ManteniMiento
5-42
HPR400XD Auto Gas –
806163 Revisión 3
localización de problemas en la bomba y el motor
¿Está encendido el LED del motor del panel de control?
¿Está puesto el motor en ON (encendido)?
Si el LED está encendido y la bomba no está funcionando, poner manualmente en ON (encendido) la bomba.
Si el motor no se pone en ON (encendido), comprobar el fusible y asegurarse de que llegue energía al motor.
Si todavía no llega flujo de la bomba, comprobar que la válvula solenoide y la válvula de alivio estén funcionando como
es debido.
TP8
D
1
PWR GND
TP7
+24
V
TP21
TP22
+
15
V
–
15
V
+
5
V
S2
CA
N
SW
0
WD
I
SW
1
TP18
TP6
+
3.3
V
D
2
D
8
D
7
RX
TX
TP4
+
5
V
TP23
TP1
+A
3.3
V
TP16
TP10
TP3
TP17
TP15
RESET
TP2
TP9
TP 2
TP 9

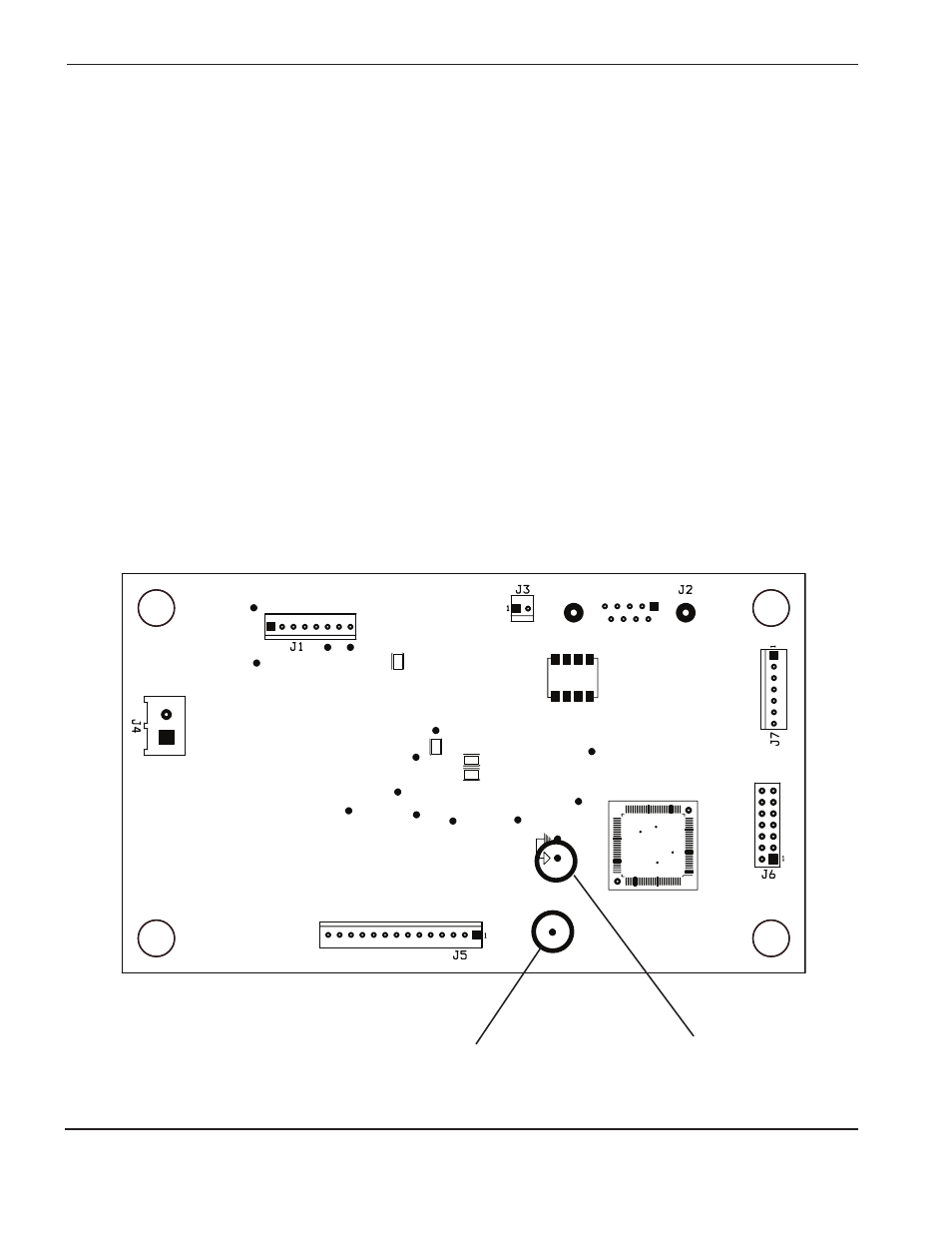

Medir el sensor de flujo
1. Poner la energía en ON (encendido).
2. Medir el voltaje VCD entre TP2 y TP9. TP9 ajusta al 67% el voltaje del sensor de flujo. El flujo normal es 3,8 l/min
(1 gal/min), lo que equivale a 0,67 VCD en TP9.
