InstalacIón

3-34

HPR400XD Auto Gas –

806163 Revisión 3

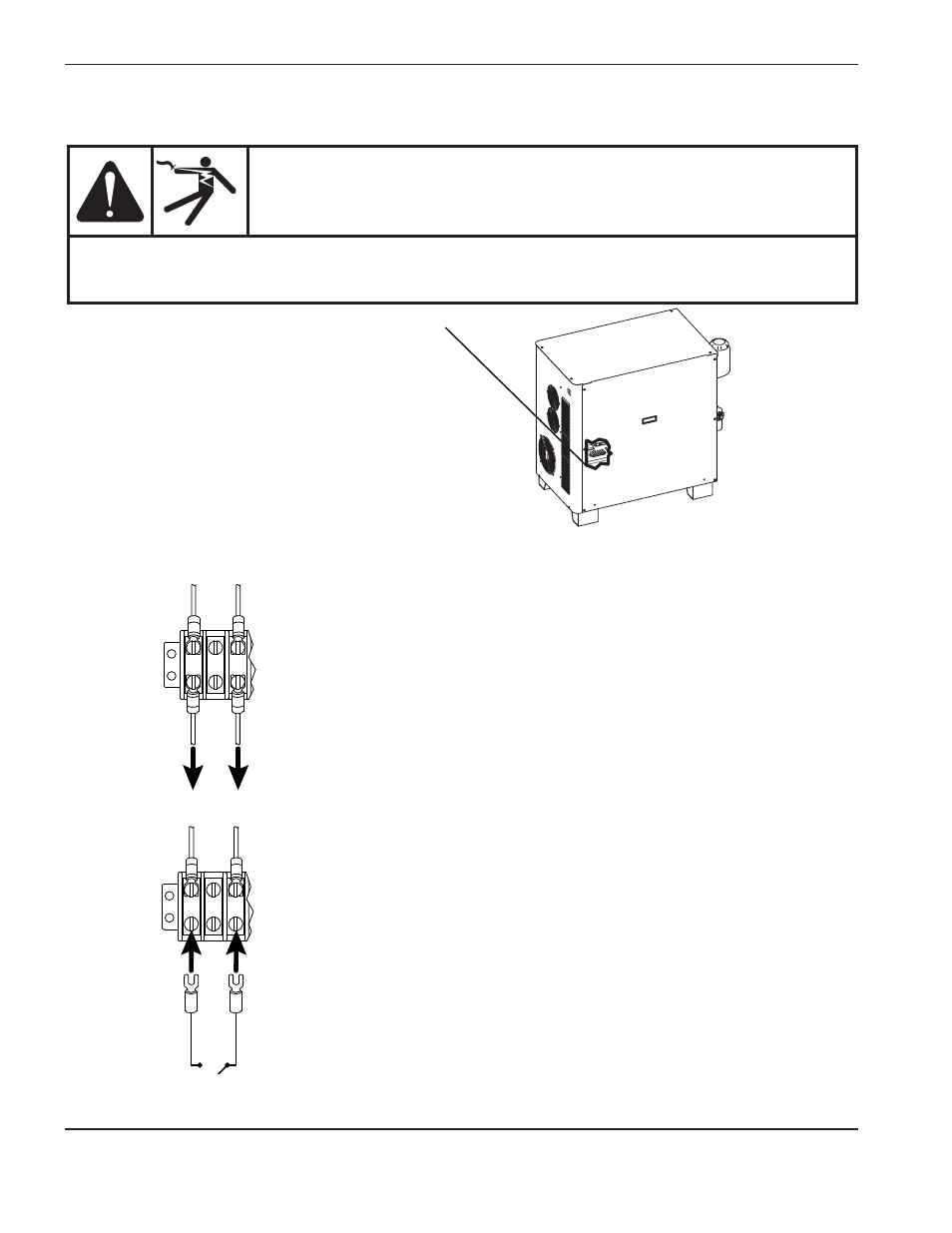

1. Localizar la placa de bornes 2 (TB2) de la fuente de energía.

2. Quitar los cables 1 y 3 como se muestra. No es necesario volver a conectar estos cables.

3. Conectar los terminales 1 y 3 al interruptor como se muestra.

Lugar del TB2

Nota: usar un interruptor, relé o relé de estado sólido compatible con 24 VCA a 100 mA. Debe ser un interruptor

de contacto sostenido, no uno momentáneo.

Interruptor remoto oN/off (encendido/apagado) (lo pone el cliente)

PElIgRo

UNA dESCARgA EléCtRICA PUEdE SER fAtAl

desconecte la energía eléctrica para llevar a cabo cualquier mantenimiento.

Consulte la sección Seguridad de este manual para otras precauciones

de seguridad.

TB2

2

1

3

1

1

3

3

TB2

2

1

3

1

3
