InstalacIón
3-28
HPR400XD Auto Gas –
806163 Revisión 3

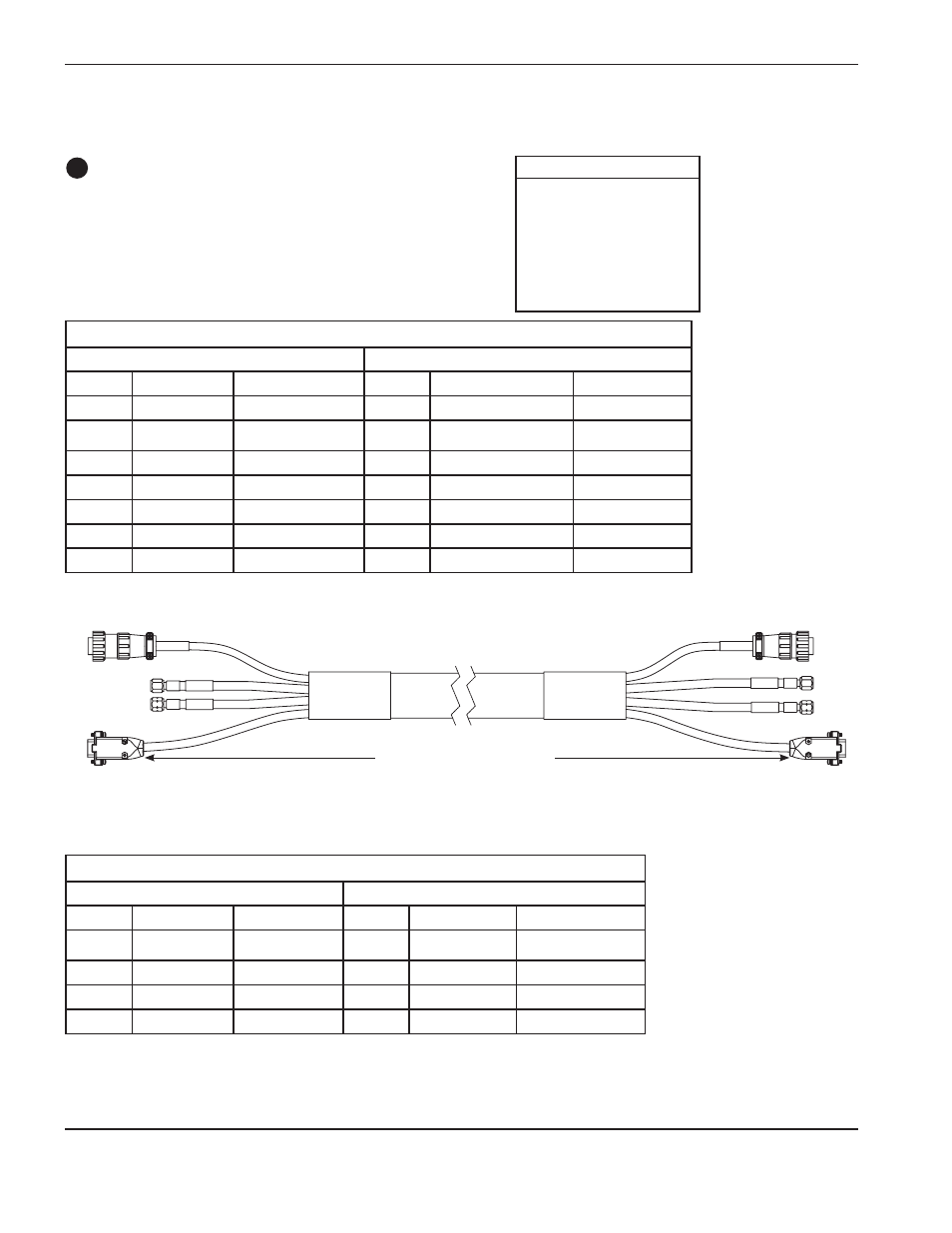

Conjunto de cables y mangueras de gas
Conexiones de la consola de selección a la consola de dosificación
Terminal hembra a consola de dosificación
Terminal macho a consola de selección
Conector Dsub hembra típico
No. pieza
longitud
128992
3 m
128993
4,5 m
228338
6 m
128952
7,5 m
128994
10 m
128930
15 m
128995
20 m
Lista de señales cable de energía – conectores 9 pines
terminal consola de dosificación
terminal consola de selección
No. de pin
Entrada/salida Descripción
No. de pin
Entrada/salida
Función
1
Entrada
120 VCA de potencia
1
Salida
Retorno entrada CA
2
Entrada
120 VCA de potencia
2
Salida
Línea con corriente
entrada CA
3
Entrada
Chasis a tierra
3
Salida
Chasis a tierra
4
No se usa
4
No se usa
5
No se usa
5
No se usa
6
No se usa
6
No se usa
7
No se usa
7
No se usa
Lista de señales cables de comunicación – conectores Dsub 9 pines
terminal consola de dosificación
terminal consola de selección
No. de pin
Entrada/salida Descripción
No. de pin
Entrada/salida
Función
2
Entrada/salida CAN baja
velocidad
2
Entrada/salida
Comunicación CAN
3
Entrada
CAN a tierra
3
Salida
Alimentación a tierra
7
Entrada/salida CAN alta velocidad
7
Entrada/salida
Comunicación CAN
9
Entrada
No se usa
9
Salida
No se usa
