ManteniMiento
HPR400XD Auto Gas –
806163 Revisión 3
5-61
Prueba de cables y mangueras
de la antorcha
1. Poner en OFF (apagado) la energía del sistema.

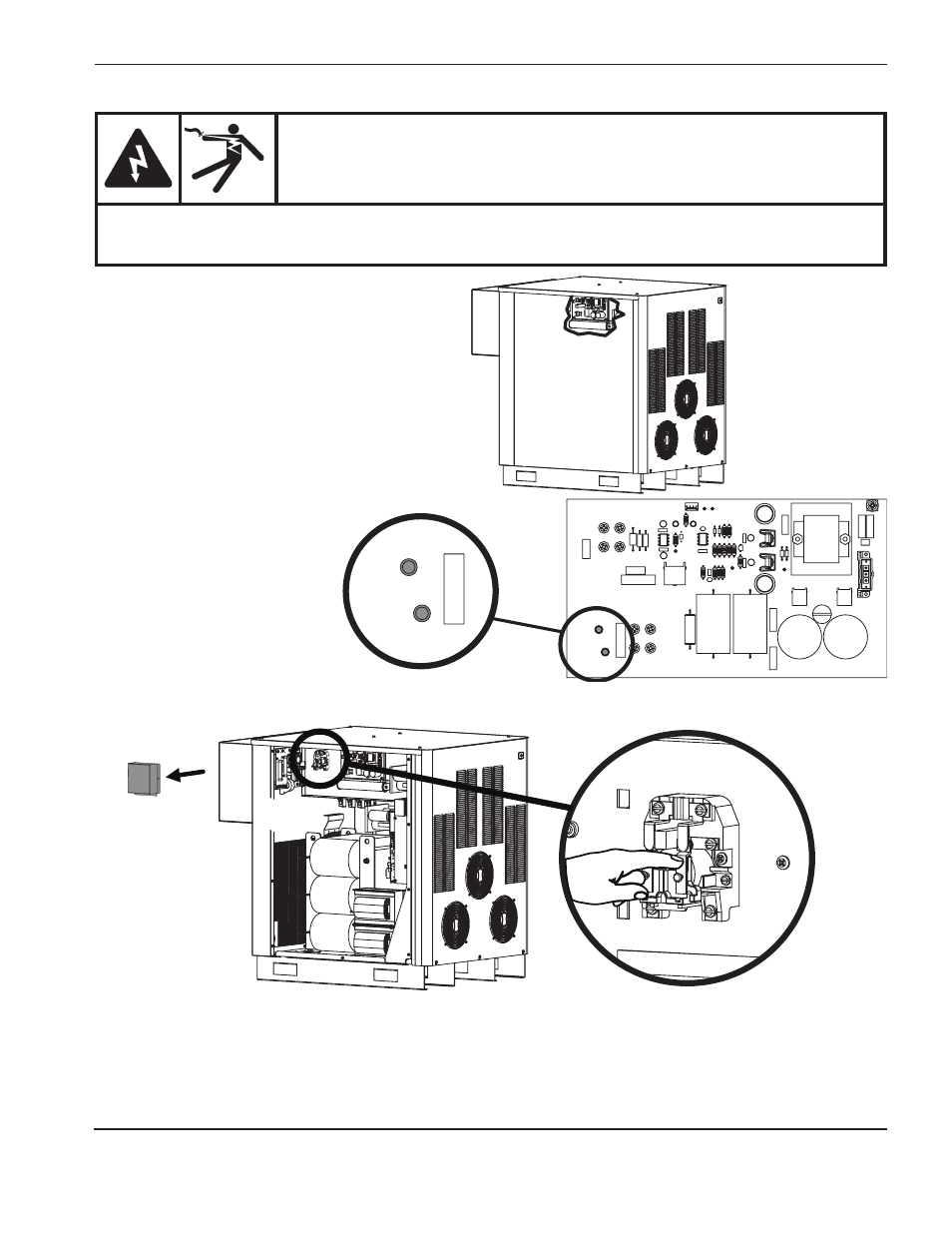

2. Localizar el conjunto del circuito de arranque.
H8
WORK
H9
NOZZLE
H8
WORK
H9
NOZZLE
+
–
D1
D2
3. Instalar provisionalmente un cable
puente entre H8 (WORK) y H9
(NOZZLE) de la PCB1 del circuito
de arranque.
4. Localizar el relé de arco piloto (CR1) y quitarle el tapapolvo. Pedirle a otra persona que cierre el contacto.
5. Medir la resistencia en ohm entre la boquilla y la placa. La lectura debe ser menor que 3 ohm. Una medición
de más de 3 ohm indica que hay una falla de conexión entre la antorcha y la consola de ignición o entre la consola
de ignición y la fuente de energía.
6. Comprobar que no esté deteriorado el cable de arco piloto del conjunto de cables y mangueras de la antorcha.
Si está dañado, reemplazar el conjunto de cables y mangueras. Si no lo está, reemplazar el cabezal de la antorcha.
AdvERtENCIA
PElIgRo dE ElECtRoCUCIóN
tenga siempre precaución al reparar o dar mantenimiento a una fuente de energía enchufada
y sin las cubiertas. dentro de la fuente de energía hay voltajes peligrosos que pueden ocasionar
lesiones o la muerte.
