Apéndice c – AplicAciones robóticAs
HPR400XD Auto Gas –
806163 Revisión 3
c-3

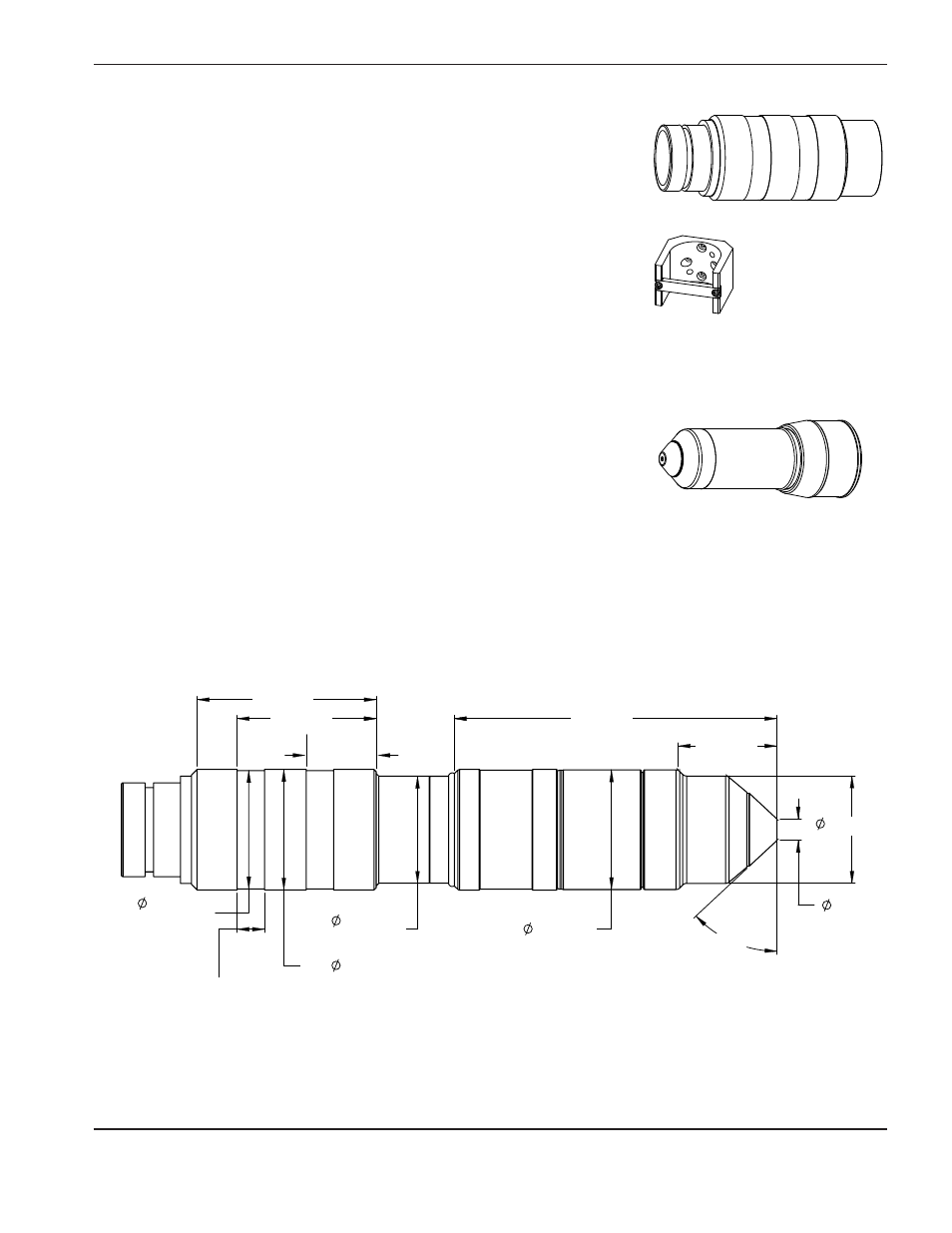

Camisa de montaje rotatoria (opcional) – 220864
La camisa rotatoria fue concebida para utilizare en aplicaciones en las que hay
necesidad de torcer repetidamente los cables y mangueras de la antorcha.
Es un componente opcional y no es imprescindible para usar los cables
y mangueras de la antorcha listados anteriormente. La camisa rotatoria tiene
una longitud de 114,3 mm.
Abrazadera de la camisa de montaje rotatoria – 220900
El diámetro de la camisa rotatoria es mayor que el de las estándar (57 mm).
forro de cuero – 024866
El forro de cuero tiene 3 m de largo y está hecho para ponerse encima
del conjunto de cables y mangueras a partir del lugar en que se conectan
a la antorcha. Ello contribuye a la protección en aplicaciones en las que el metal
fundido va a salpicar el conjunto de cables y mangueras.
Antorcha didáctica robótica (puntero láser) – 228394
• Montar el puntero láser en la camisa de la antorcha para facilitar exactitud
en el posicionamiento y alineación de la antorcha.
• Usarla en sistemas de alineación robotizada y de programación/aprendizaje
en línea.
dimensiones camisa de montaje rotatoria y antorcha
47°
84,84 mm
65,79 mm
33,02 mm
152,65 mm
37,08 mm
46,74 mm
10,16 mm
50,80 mm
56,64 mm
3 X 57,02 mm
50,67 mm
56,01 mm
2 X
2 X 12,95 mm
