HEIDENHAIN iTNC 530 97
3.9 FRESADO DE T
A
LADR
O (ciclo
208)

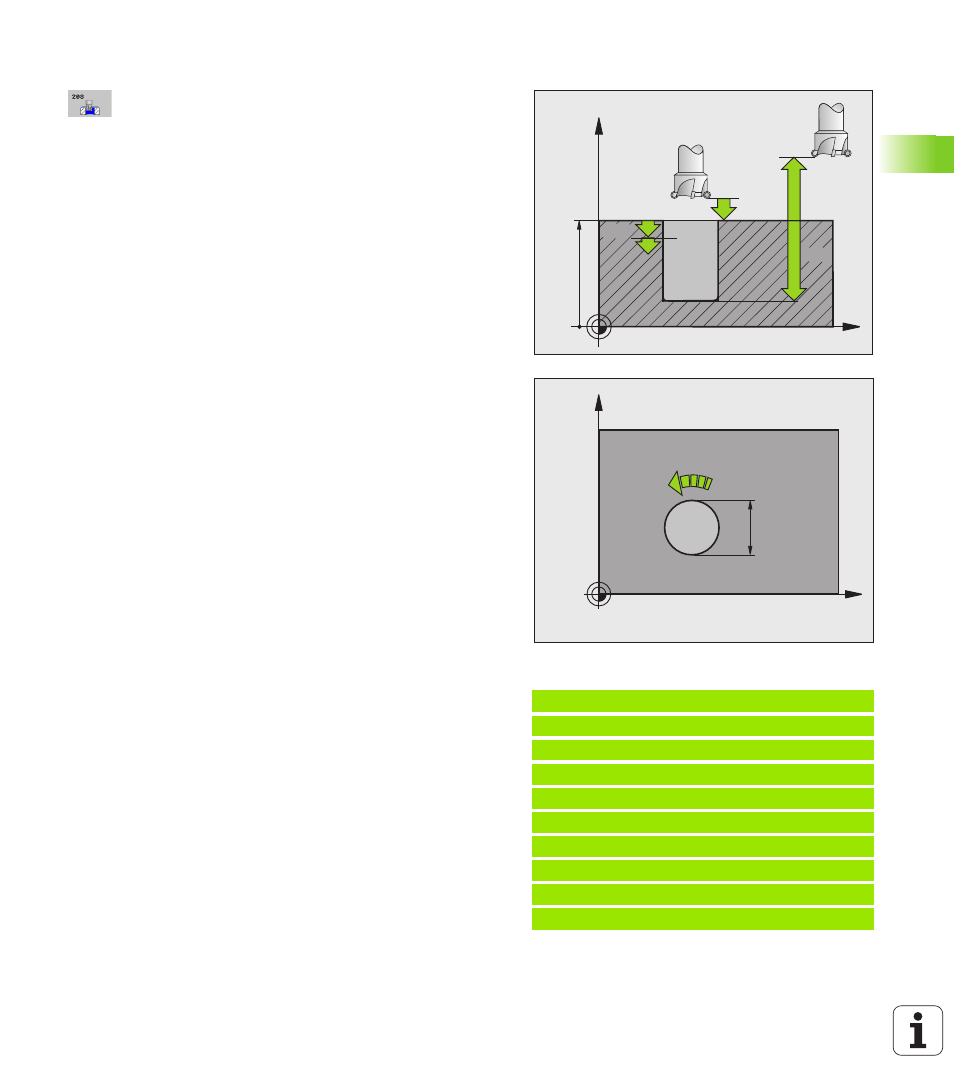

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el canto inferior de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999.9999 alternativo PREDEF
 Profundidad Q201 (valor incremental): distancia entre
la superficie de la pieza y la base del taladro Campo de
introducción -99999,9999 hasta 99999,9999
 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el taladro en la línea
de rosca en mm/min. Campo de introducción 0 a
99999,9999 alternativo FAUTO, FU, FZ
 Paso de la hélice Q334 (valor incremental): Cota,
según la cual la hta. profundiza cada vez según una
hélice (=360°). Campo de introducción 0 a
99999,9999
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 hasta 99999,9999 alternativo PREDEF
 Diámetro nominal Q335 (valor absoluto): Diámetro del
taladro. Si se programa el diámetro nominal igual al
diámetro de la hta., el TNC taladra directamente hasta
la profundidad programada sin interpolación
helicoidal. Campo de introducción 0 a 99999,9999
 Diámetro taladrado previamente Q342 (valor
absoluto): Tan pronto como se introduce un valor
mayor que 0 en Q342, el TNC no lleva a cabo ninguna
verificación de la relación entre el diámetro nominal y
el diámetro de la herramienta. De esta forma se
pueden fresar taladros, cuyo diámetro sea mayor al
doble del diámetro de la hta. Campo de introducción
0 a 99999,9999
 Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
PREDEF
= Utilizar el valor estándar de GLOBAL DEF
Ejemplo: Frases NC
12 CYCL DEF 208 FRESADO DE TALADRO
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-80 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q334=1.5 ;PROFUNDIDAD DE PASO
Q203=+100 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q335=25 ;DIÁMETRO NOMINAL
Q342=0 ;DIÁMETRO PRETALADRADO
Q351=+1 ;TIPO DE FRESADO
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
