HEIDENHAIN iTNC 530 81
3.5 MANDRINADO (ciclo
202, DIN/ISO:
G202)

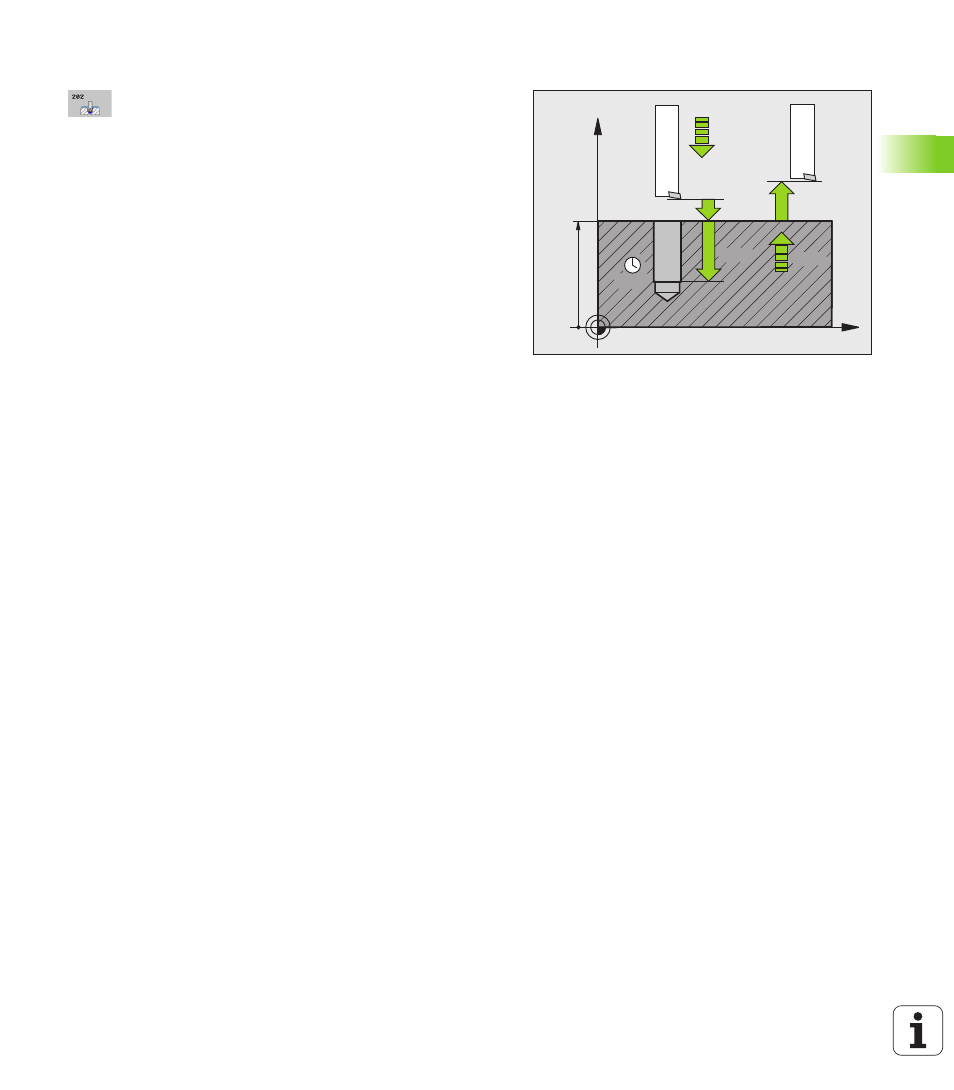

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza Campo de introducción 0 a 99999.9999
alternativo PREDEF
 Profundidad Q201 (valor incremental): distancia entre
la superficie de la pieza y la base del taladro Campo de
introducción -99999,9999 hasta 99999,9999
 Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el mandrinado en
mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO, FU
 Tiempo de espera abajo Q211: tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 a 3600,0000 alternativo PREDEF
 Avance de retroceso Q208: Velocidad de
desplazamiento de la herramienta al retirarse del
taladro en mm/min. Cuando se programa Q208=0 es
válido el avance al profundizar Campo de introducción
0 a 99999,999 alternativo FMAX, FAUTO, PREDEF
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,999 alternativo PREDEF
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
