110 Ciclos de mecanizado: Roscado / Fresado de rosca
4.2 R
O
SCADO NUEV
O con mac
h
o fl
otant
e
(ciclo
206, DIN/ISO:
G206)
Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta (posición
inicial) y la superficie de la pieza; valor normal: 4 veces
el paso de rosca. Campo de introducción 0 hasta
99999,9999 alternativo PREDEF
 Profundidad de taladrado Q201 (Longitud de rosca,
valor incremental): distancia de la superficie de la
herramienta al final de la rosca. Campo de
introducción -99999,9999 hasta 99999,9999
 Avance F Q206: velocidad de desplazamiento de la
herramienta durante el roscado. Campo de
introducción 0 a 99999,999 alternativo FAUTO
 Tiempo de espera abajo Q211: introducir un valor
entre 0 y 0,5 segundos, para evitar un acuñamiento
de la herramienta al retirarla. Campo de introducción
0 hasta 3600,0000 alternativo PREDEF
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
Campo de entrada -99999,9999 hasta 99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 hasta 99999,9999 alternativo PREDEF
Cálculo del avance: F = S x p
Retirar la hta. durante la interrupción del programa
Si se pulsa la tecla de parada externa STOP durante el roscado rígido,
el TNC visualiza un softkey, con el que es posible retirar libremente la
herramienta.
¡Atención: Peligro de colisión!
Con el parámetro de máquina 7441 Bit 2 se ajusta, si el
TNC (Bit 2 = 1) debe emitir una aviso de error cuando se
introduzca una profundidad positiva o no (Bit 2 = 0).
Deberá tenerse en cuenta que con una profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superficie de la pieza!
Con el parámetro de máquina 7441 Bit 0 se determina si
el TNC debe emitir un aviso de error (Bit 0=0) o no (Bit
0=1), cuando al llamar el ciclo el cabezal no se desplaza. El
fabricante de la máquina debe habilitar también la función.
Ejemplo: Bloques NC
25 CYCL DEF 206 ROSCADO NUEVO
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-20 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD

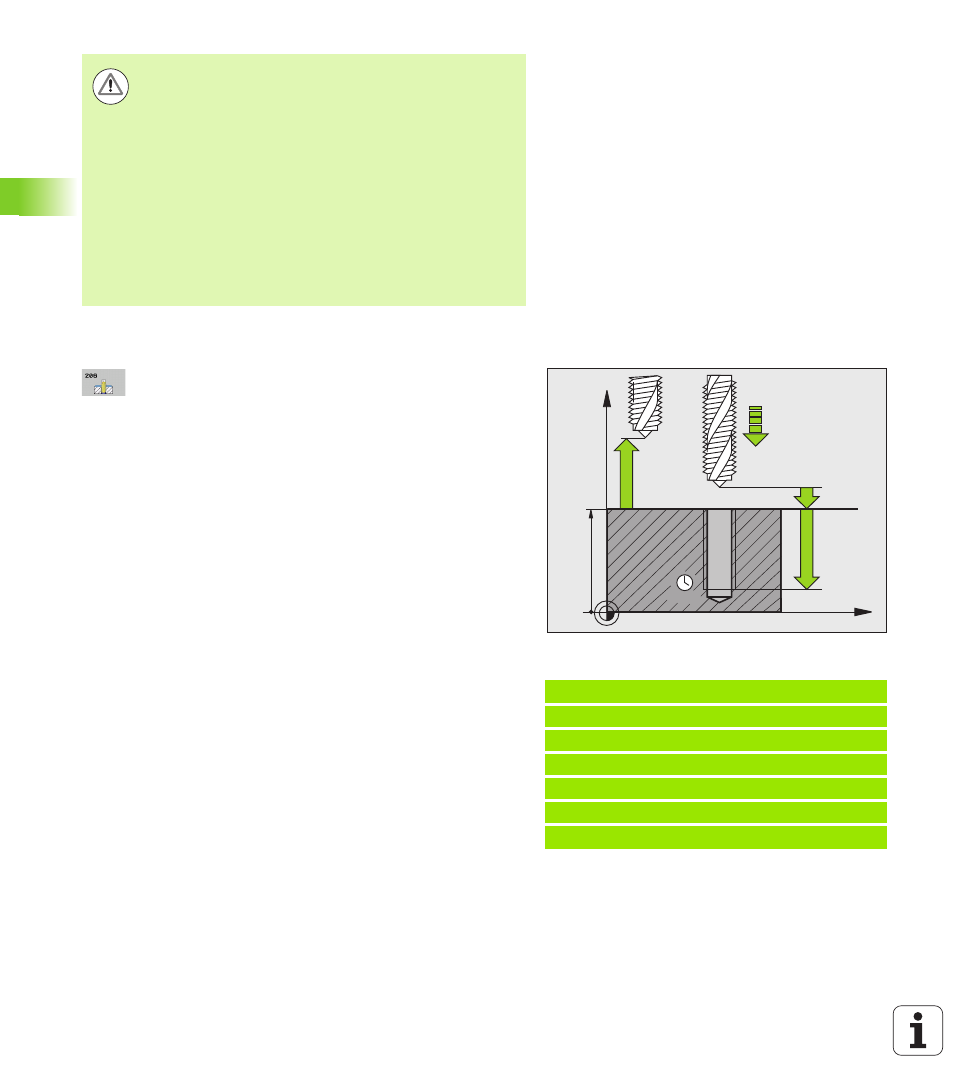

Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avance mm/min)
S: Revoluciones del cabezal (rpm)
p: Paso de roscado (mm)
