322 Ciclos: Funciones especiales
12.6 GRABADO (ciclo 225, DIN/ISO:
G225)
Parámetros de ciclo
 Texto de grabado QS500: Texto de grabado dentro de
comillas. Asignación de una variable String mediante
la tecla Q del bloque numérico, la tecla Q en el teclado
ASCI corresponde a la entrada de texto normal.
Signos de entrada permitidos: Véase "Grabar
variables del sistema" en pág. 325
 Altura de carácter Q513 (absoluto): altura de los
caracteres a grabar en mm. Campo de introducción 0
hasta 99999,9999

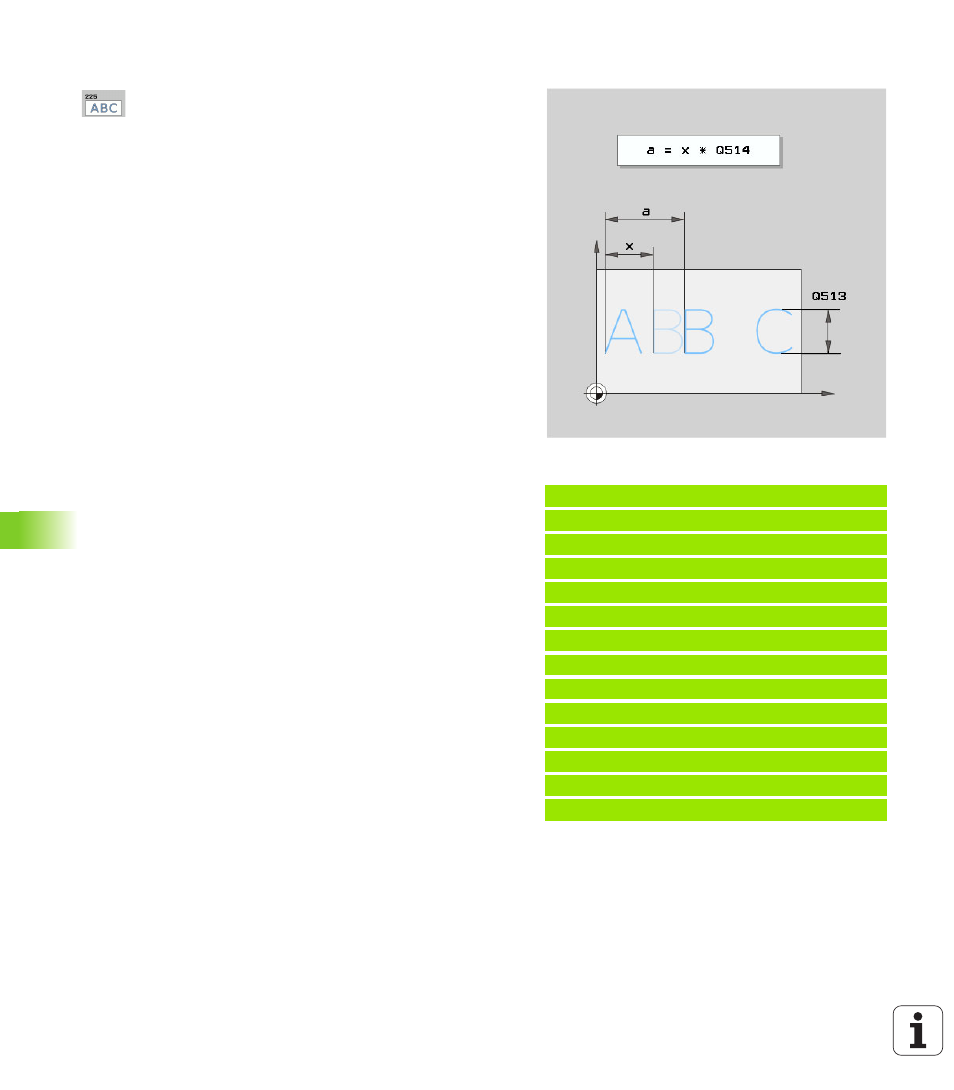

 Factor distancia Q514: El tipo de letra utilizado es un
tipo de letra denominado proporcional. Por tanto,
cada carácter tiene su anchura propia que el TNC
graba de manera correspondiente al definir Q514=0
Con una definición Q514 desigual 0, el TNC escala la
distancia entre caracteres. Campo de introducción 0
hasta 9,9999
 Tipo de letra Q515: de momento sin función
 Texto en linea recta/círculo (0/1) Q516:
Grabar el texto a lo largo de una línea recta:
Introducir = 0
Grabar el texto a lo largo de un arco de círculo:
Introducir = 1
 Posición giratoria Q374: Ángulo del punto central si
el texto se debe situar en un círculo. Ángulo de
grabado con disposición recta del texto Campo de
introducción -360,0000 a 360,0000°
 Radio para texto en círculo Q517 (absoluto): Radio
del arco de círculo sobre el cual el TNC debe situar el
texto en mm. Campo de introducción 0 hasta
99999,9999
 Avance fresado Q207: Velocidad de desplazamiento
de la herramienta durante el grabado en mm/min.
Campo de introducción 0 a 99999,999 alternativo
FAUTO
, FU o FZ
 Profundidad Q201 (incremental): Distancia entre
superficie de la pieza a la base de grabado
 Avance profundización Q206: Velocidad de
desplazamiento de la herramienta durante la
profundización en mm/min. Campo de introducción 0
a 99999,9999 alternativo FAUTO, FU
Ejemplo: Bloques NC
62 CYCL DEF 225 GRABAR
QS500=“TXT2“ ;TEXTO DE GRABADO
Q513=10 ;ALTURA DE CARÁCTER
Q514=0 ;FACTOR DISTANCIA
Q515=0 ;TIPO DE LETRA
Q516=0 ;ALINEACIÓN TEXTO
Q374=0 ;ÁNGULO DE GIRO
Q517=0 ;RADIO DE CÍRCULO
Q207=750 ;AVANCE DE FRESADO
Q201=-0.5 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q200=2 ;DISTANCIA DE SEGURIDAD
Q203=+20 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
