132

Ciclos de mecanizado: Roscado / Fresado de rosca

4.9 FRESADO DE R

O

SCA HELICOID

AL EN T

A

LADR

O (ciclo 265,

DIN/ISO:

G265)

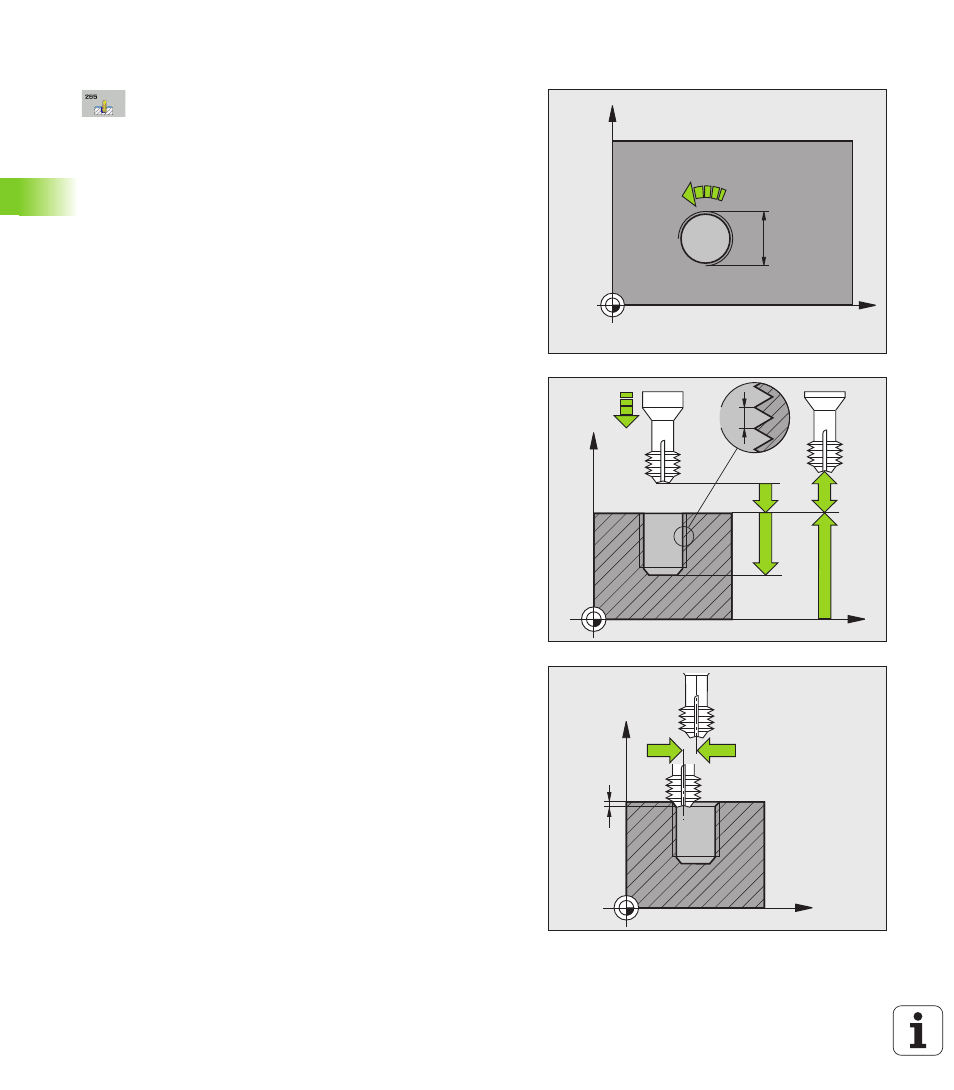

Parámetros de ciclo

Diámetro nominal

Q335: diámetro nominal de rosca

Campo de introducción 0 a 99999,9999

Paso de rosca

Q239: paso de la rosca. El signo

determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999

Profundidad de roscado

Q201 (valor incremental):

distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999

Avance de preposicionamiento

Q253: velocidad de

desplazamiento de la herramienta al profundizar en la
pieza o bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF

Profundidad de fresado frontal

Q358 (valor

incremental): distancia entre la superficie de la pieza
y el extremo de la herramienta en la profundización
frontal. Campo de introducción -99999,9999 a
99999,9999

Desvío en la profundización frontal

Q359 (valor

incremental): distancia a la que el TNC desplaza el
centro de la herramienta desde el centro del taladro.
Campo de introducción 0 a 99999,9999

Profundización

Q360: Ejecución del chaflán

0 = antes del mecanizado de rosca
1 = tras el mecanizado de rosca

Distancia de seguridad

Q200 (valor incremental):

distancia entre el extremo de la herramienta y la
superficie de la pieza. Campo de introducción 0 hasta
99999,9999 alternativo PREDEF

X

Y

Q207

Q335

X

Z

Q203

Q253

Q239

Q201

Q204

Q200

X

Z

Q359

Q358
