16.3 PLANO DE REFERENCIA en polar
es (ciclo 1)
16.3 PLANO DE REFERENCIA en
polares (ciclo 1)
Desarrollo del ciclo

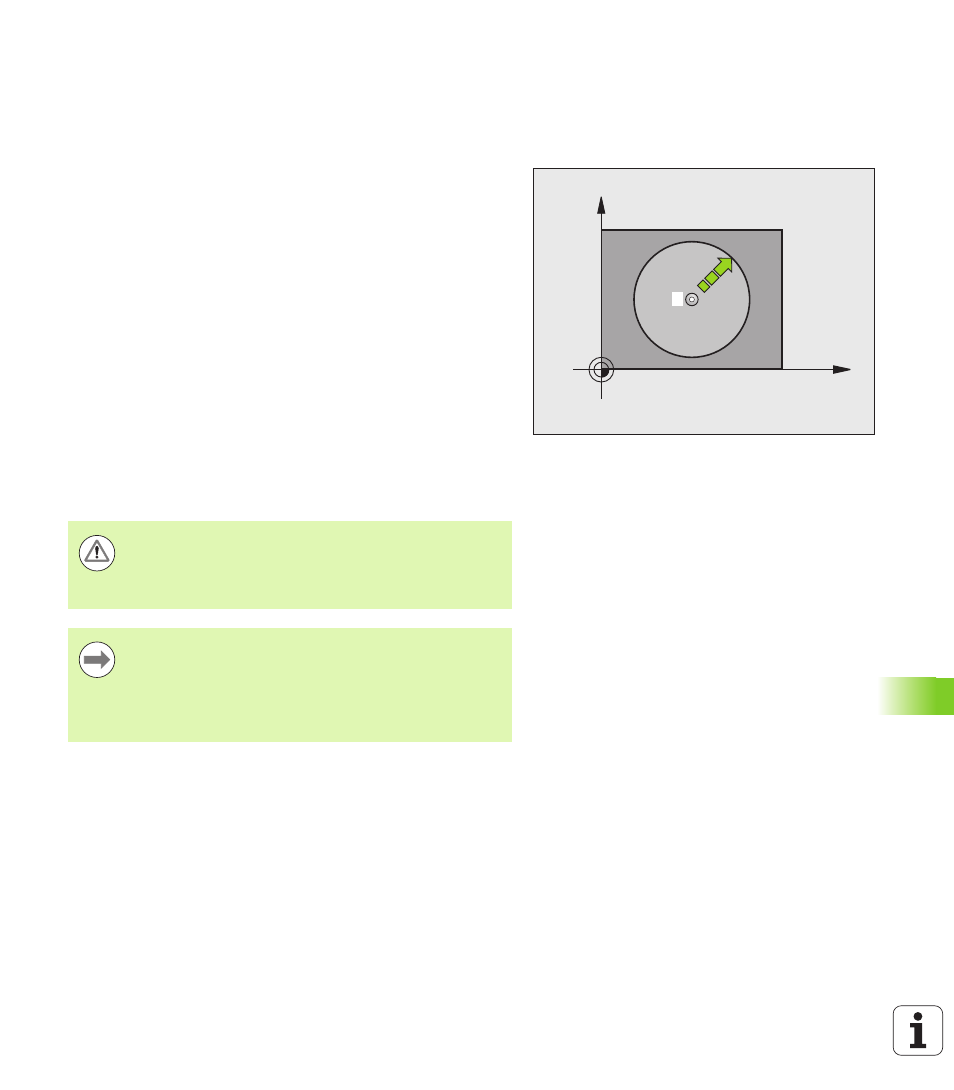

El ciclo de palpación 1 calcula cualquier posición de la pieza en
cualquier dirección de palpación.
1 El palpador se aproxima en un movimiento 3D con avance rápido
(valor de MP6150) a la posición previa programada en el ciclo
1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación (MP6120). En el proceso de palpación el TNC
desplaza simultáneamente dos ejes (dependiendo del ángulo de
palpación). La dirección de palpación se determina mediante el
ángulo en polares introducido en el ciclo
3 Una vez que el TNC ha registrado la posición, el palpador retrocede
al punto de partida del proceso de palpación. Además el TNC
memoriza las coordenadas de la posición en las que se encontraba
el palpador en el momento de producirse la señal, en los
parámetros Q115 a Q119.
¡Tener en cuenta durante la programación!
X
Y
1
¡Atención: Peligro de colisión!
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar la preposición
programada.
El ciclo de definición del eje de palpación se mantiene fijo
en:
 Plano X/Y: Eje X
 Plano Y/Z: Eje Y
 Plano Z/X: Eje Z
