116 Ciclos de mecanizado: Roscado / Fresado de rosca
4.4 R
O
SCADO CON R
O
TURA DE VIRUT
A
(ciclo
209, DIN/ISO:
G209)

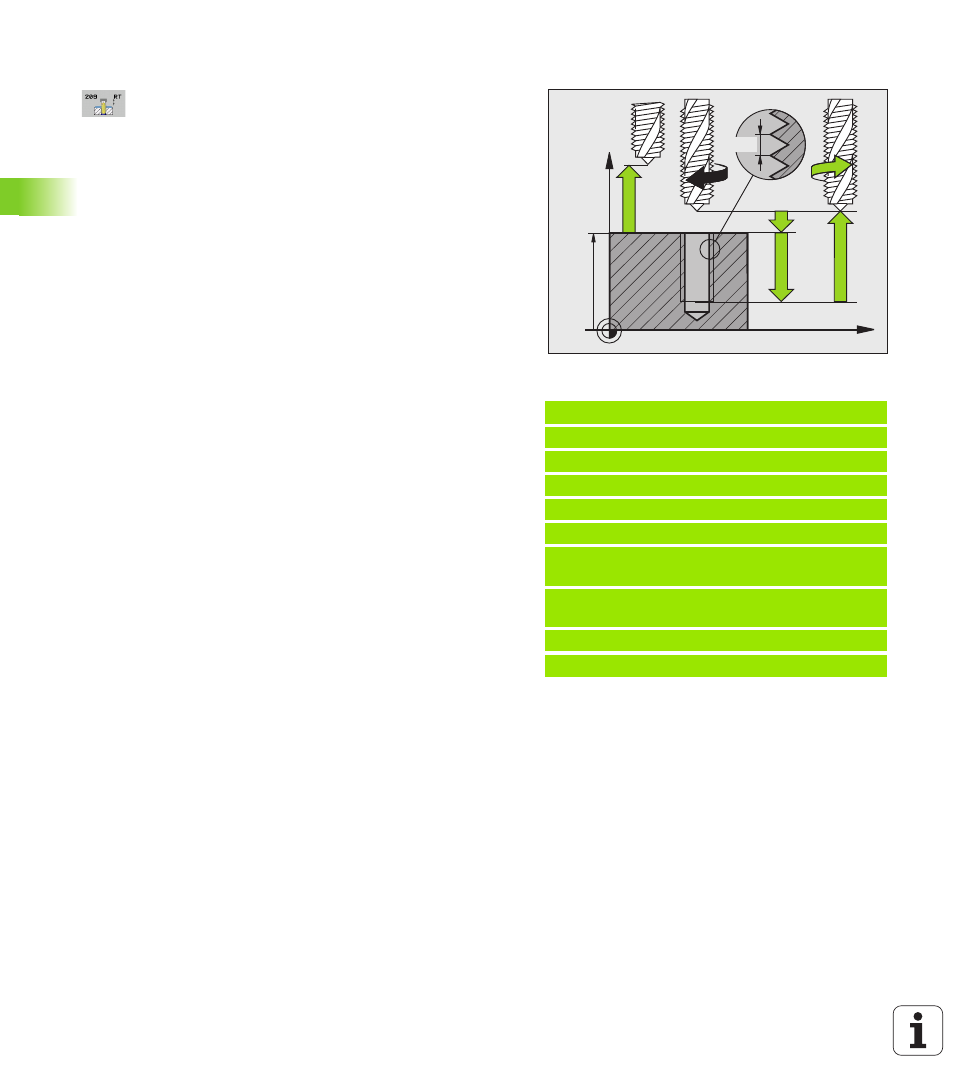

Parámetros de ciclo
 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta (posición
de comienzo) y la superficie de la pieza. Campo de
introducción 0 hasta 99999,9999 alternativo PREDEF
 Profundidad de roscado Q201 (valor incremental):
distancia de la superficie de la herramienta al final de
la rosca. Campo de introducción -99999,9999 a
99999.9999
 Paso de rosca Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 hasta 99999,9999 alternativo PREDEF
 Profundidad de taladrado para la rotura de viruta
Q257 (incremental): aproximación, después de la cual
el TNC realiza la rotura de viruta. Campo de
introducción 0 a 99999,9999
 Retroceso con rotura de viruta Q256: El TNC
multiplica el paso Q239 por el valor introducido y hace
retroceder la herramienta al romper viruta según
dicho valor calculado. Si se programa Q256 = 0, el
TNC retira la hta. del taladro completamente (a la
distancia de seguridad) para retirar la viruta. Campo
de introducción 0 a 99999,9999
 Ángulo para la orientación del cabezal Q336
(absoluto): Ángulo sobre el cual el TNC posiciona la
herramienta antes de la etapa de roscado. De esta
forma si es preciso se puede repasar la rosca. Campo
de introducción -360,0000 a 360,0000
 Factor cambio de revoluciones durante el
retroceso Q403: factor, según el cual el TNC
aumenta las revoluciones del cabezal - y con ello
también el avance de retroceso - al salir del taladrado.
Campo de introducción 0,0001 a 10, incremento máx
a las revoluciones máx del nivel de reducción activo.
Retirar la herramienta en el caso de interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el TNC
visualiza la softkey RETIRAR HERRAMIENTA MANUALMENTE Si se
pulsa RETIRAR HERRAMIENTA MANUALMENTE, se retira la
herramienta de forma controlada. Para ello, pulse la tecla de dirección
de eje positiva del eje del cabezal activo.
Ejemplo: Frases NC
26 CYCL DEF 209 ROSCADO RIGIDO
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-20 ;PROFUNDIDAD
Q239=+1 ;PASO DE ROSCADO
Q203=+25 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q257=5 ;PROFUNDIDAD DE TALADRADO
ROTURA DE VIRUTA
Q256=+1 ;RETROCESO EN ROTURA DE
VIRUTA
Q336=50 ;ÁNGULO CABEZAL
Q403=1.5 ;FACTOR VELOCIDAD
Z
X
Q203
Q204
Q200
Q201
Q239
