128 Ciclos de mecanizado: Roscado / Fresado de rosca
4.8 FRESADO DE T
A
LADR
O DE R
O
SCA (ciclo 264, DIN/ISO:
G264)
Parámetros de ciclo
 Diámetro nominal Q335: diámetro nominal de rosca
Campo de introducción 0 a 99999,9999
 Paso de rosca Q239: paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Profundidad de roscado Q201 (valor incremental):
distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
 Profundidad de taladrado Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro. Campo de introducción -99999,9999 a
99999,9999
 Avance de preposicionamiento Q253: velocidad de
desplazamiento de la herramienta al profundizar en la
pieza o bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX FAUTO,
PREDEF
 Tipo de fresado Q351: tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
 Paso de profundización Q202 (incremental): Medida
a la que la herramienta correspondiente se aproxima.
La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. Campo de
introducción 0 a 99999,9999. El TNC se desplaza en
un sólo paso de mecanizado a la profundidad total
cuando:
 El paso de profundización y la profundidad total son
iguales
 El paso de profundización es mayor a la profundidad
total
 Distancia de parada previa arriba Q258 (valor
incremental): distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la herramienta después de un
retroceso del taladro a la profundidad de paso actual.
Campo de introducción 0 a 99999,9999
 Profundidad de taladrado para la rotura de viruta
Q257 (incremental): aproximación, después de la cual
el TNC realiza la rotura de viruta. Si se programa 0, no
se realiza la rotura de viruta. Campo de introducción 0
hasta 99999,9999 alternativo PREDEF

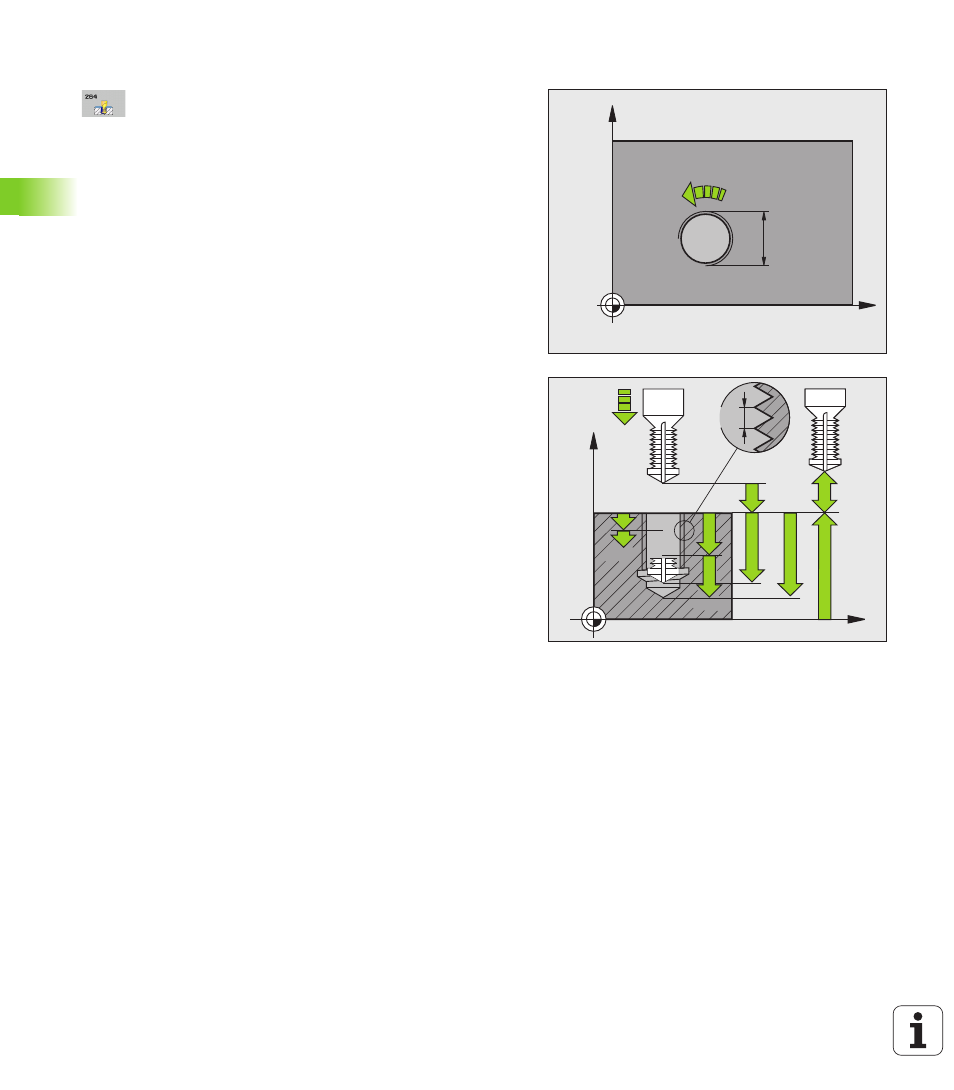

X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
