384 Ciclos de palpación: Determinar puntos de referencia automáticamente
15.6 PT
O
. REF
. CÍR
C
UL
O INTE
RIOR (ciclo 412, DIN/ISO:
G412)

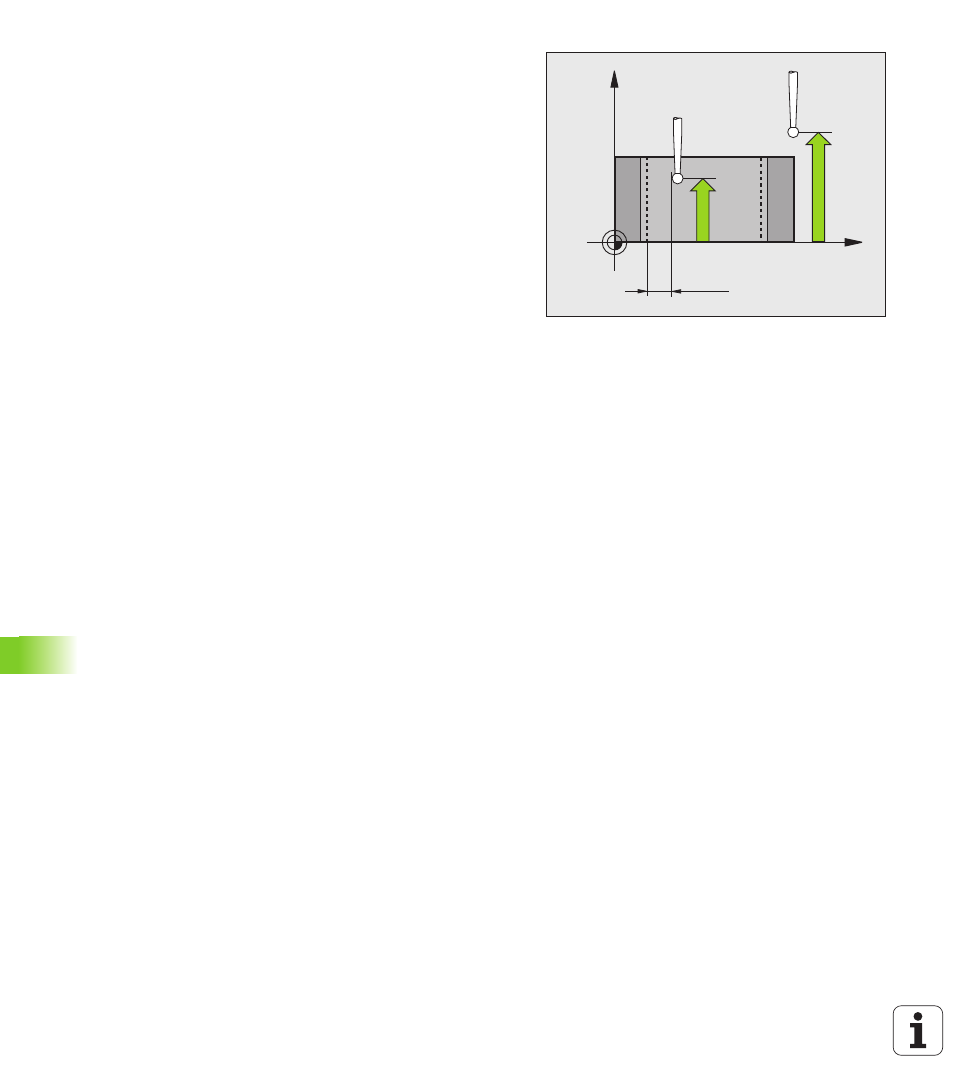

 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Desplazamiento a la altura de seguridad Q301:
Determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
 Número en la tabla Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas del centro de la
cajera Al introducir Q305=0, y Q303=1, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra en el centro
de la cajera. Al introducir Q305=0 y Q303=0, el TNC
escribe el centro de la cajera en la línea 0 de la tabla
de puntos cero. Campo de introducción 0 a 99999
 Nuevo punto de referencia en el eje principal
Q331 (valor absoluto): coordenada en el eje principal
sobre la cual el TNC fija el centro de la cajera
calculado. Ajuste básico = 0. Campo de entrada
-99999,9999 a 99999,9999
 Nuevo punto de referencia en el eje auxiliar
Q332 (absoluto): coordenada en el eje auxiliar, sobre
la cual el TNC fija el centro calculado de la cajera.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
 Transmisión del valor de medición (0,1) Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1: ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 366
0: Escribir el punto de referencia calculado en la tabla
de cero activa. El sistema de referencia es el sistema
de coordenadas de la pieza
1: Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
X
Z
Q261
Q260
MP6140
+
Q320
