Ciclos de palpación: Determinar puntos de referencia automáticamente
15.1
1 PT
O
. REF
. EJE DE P
A
LP
A
C
ION (ciclo 41
7,
DIN/ISO:
G41
7
)

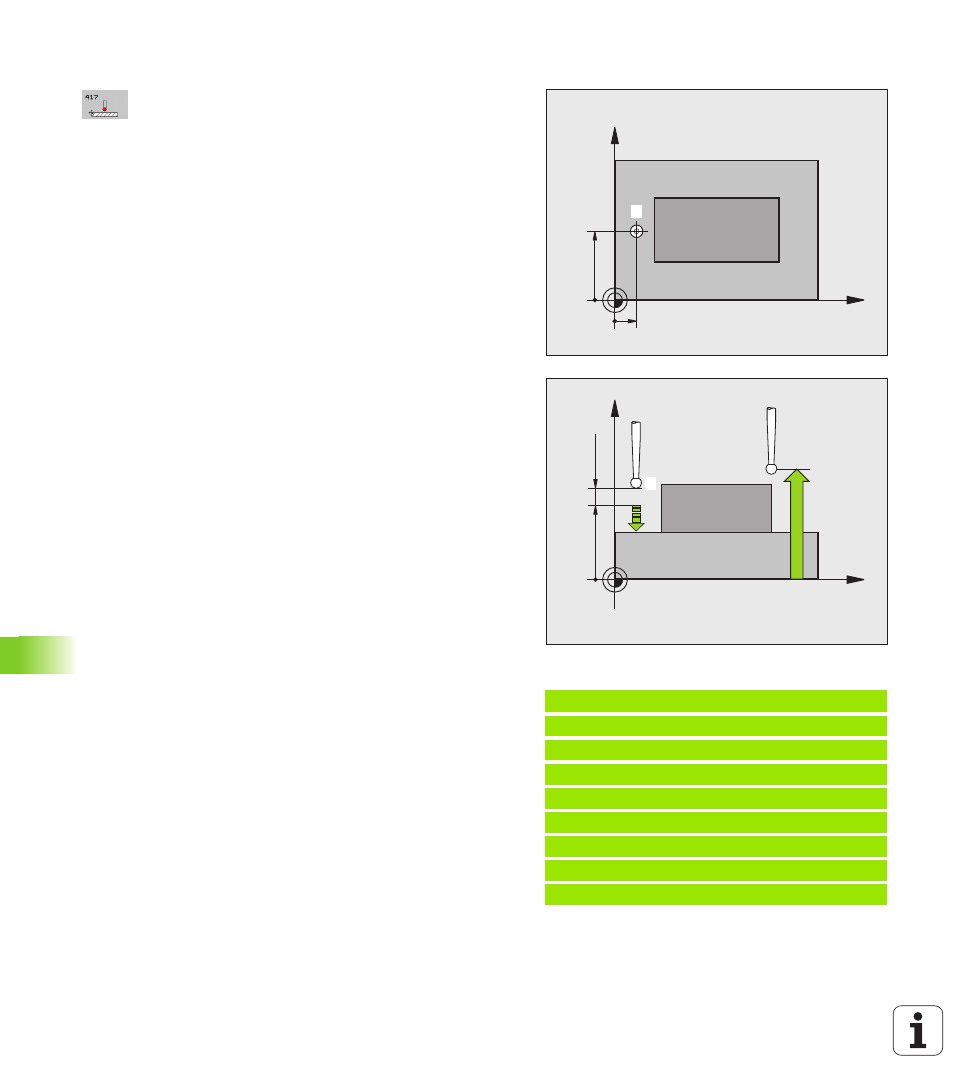

Parámetros de ciclo
1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
1er punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
1er punto de medición 3º eje
Q294 (valor absoluto):
Coordenada del punto de palpación en el eje de
palpación. Campo de introducción -99999,9999 a
99999.9999
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
Número en la tabla
Q305: Indicar el número en la
tabla de puntos cero/tabla de presets, donde el TNC
debe memorizar las coordenadas Al introducir
Q305=0, y Q303=1, el TNC fija la visualización
automáticamente, de forma que el nuevo punto de
referencia se encuentra en la superficie palpada Al
introducir Q305=0 y Q303=0, el TNC escribe las
coordenadas en la línea 0 de la tabla de puntos cero.
Campo de introducción 0 a 99999
Nuevo punto de referencia eje de palpación
Q333
(valor absoluto): coordenada en el eje de palpación,
sobre la cual el TNC debe fijar el punto de referencia.
Ajuste básico = 0. Campo de entrada -99999,9999 a
99999,9999
Transmisión del valor de medición (0,1)
Q303:
Determinar si el punto de referencia calculado debe
guardarse en la tabla de cero-piezas o en la tabla de
presets:
-1: ¡No utilizar! Quedará registrado por el TNC, si se
leen programas antiguosVer “Guardar punto de
referencia calculado” en pág. 366
0: Escribir el punto de referencia calculado en la tabla
de cero activa. El sistema de referencia es el sistema
de coordenadas de la pieza
1: Escribir el punto de referencia calculado en la tabla
de presets. El sistema de referencia es el sistema de
coordenadas de la máquina (sistema REF).
Ejemplo: Frases NC
5 TCH PROBE 417 PTOREF EJE TS
Q263=+25
;1ER PUNTO 1ER EJE
Q264=+25
;1ER PUNTO 2º EJE
Q294=+25
;1ER PUNTO 3ER EJE
Q320=0
;DISTANCIA DE SEGURIDAD
Q260=+50
;ALTURA SEGURIDAD
Q305=0
;Nº EN TABLA
Q333=+0
;PUNTO REFERENCIA
Q303=+1
;ENTREGA VALOR MEDICIÓN
X
Y
Q264
Q263
1
X
Z
Q260
Q294
MP61
40
+
Q320
1
