4.6 FRESADO DE R
O
SCA (ciclo
262, DIN/ISO:
G262)

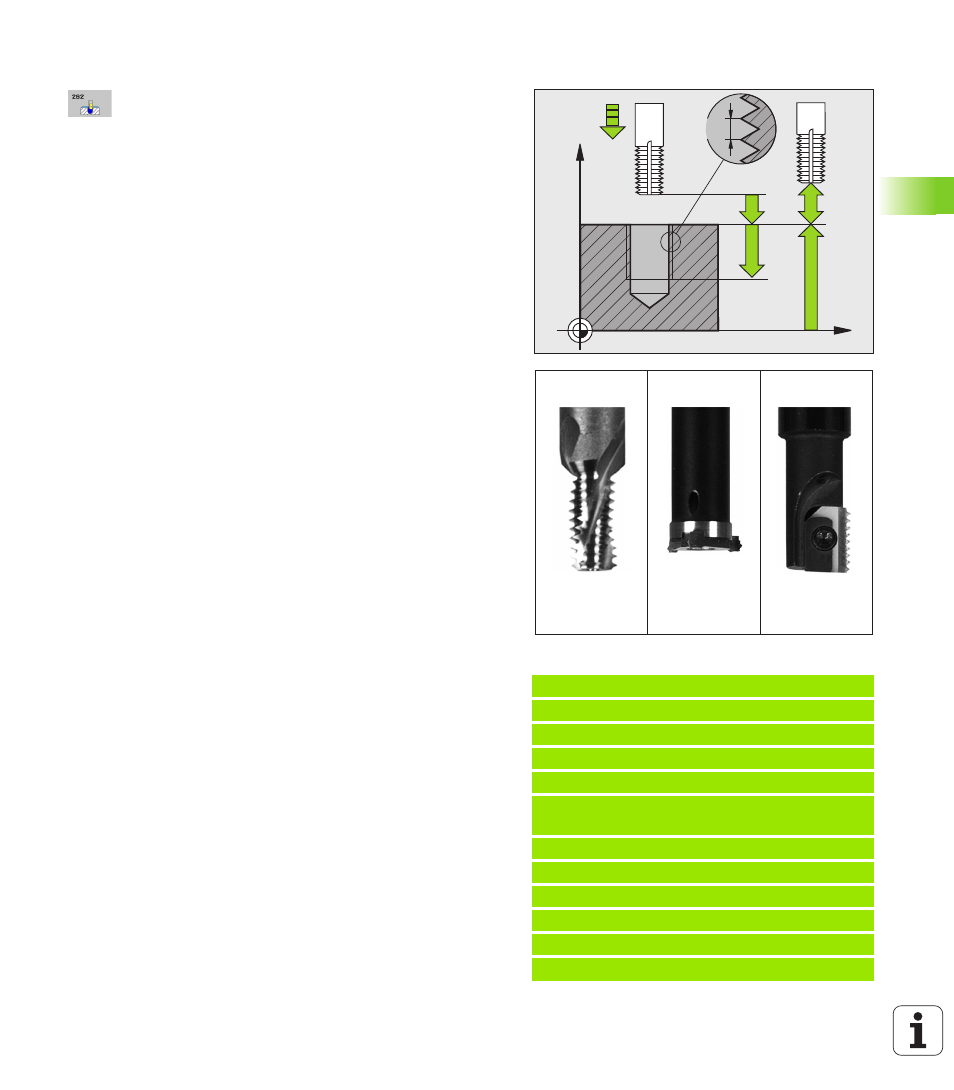

Parámetros de ciclo
 Diámetro nominal Q335: diámetro nominal de rosca
Campo de introducción 0 a 99999,9999
 Paso de rosca Q239: paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
 Profundidad de roscado Q201 (valor incremental):
distancia de la superficie de la pieza a la base del
roscado. Campo de introducción -99999,9999 a
99999,9999
 Roscas por paso Q355: número de roscas en los que
se desplaza la herramienta:
0 = una hélice de 360º a la profundidad de la rosca
1 = hélice continua en toda la longitud de la rosca
>1 = varias trayectorias helicoidales con
desplazamientos de ida y vuelta, entre los cuales el
TNC desplaza la herramienta a Q355 multiplicado por
el paso. Campo de introducción 0 a 99999
 Avance de preposicionamiento Q253: velocidad de
desplazamiento de la herramienta al profundizar en la
pieza o bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO,
PREDEF
 Tipo de fresado Q351: tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta y la
superficie de la pieza. Campo de introducción 0 hasta
99999,9999 alternativo PREDEF
 Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 hasta
99999,9999
 2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta en la cual no se
puede producir ninguna colisión entre la herramienta
y la pieza (medio de sujeción) Campo de introducción
0 hasta 99999,9999 alternativo PREDEF
 Avance fresado Q207: velocidad de desplazamiento
de la herramienta durante el fresado en mm/min.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
 Avance fresado Q512: velocidad de desplazamiento
de la herramienta durante la entrada en la rosca en
mm/min. Campo de introducción 0 a 99999,9999
alternativo FAUTO
Ejemplo: Frases NC
25 CYCL DEF 262 FRESADO DE ROSCA
Q335=10 ;DIÁMETRO NOMINAL
Q239=+1,5 ;PASO DE ROSCA
Q201=-20 ;PROFUNDIDAD DE ROSCA
Q355=0 ;REPASAR
Q253=750 ;AVANCE DE
PREPOSICIONAMIENTO.
Q351=+1 ;TIPO DE FRESADO
Q200=2 ;DIST. DE SEGURIDAD.
Q203=+30 ;COORDENADA SUPERFICIE
Q204=50 ;2ª. DIST.DE SEGURIDAD
Q207=500 ;AVANCE DE FRESADO
Q512=50 ;APROXIMAR AVANCE
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
