HEIDENHAIN iTNC 530 205
7.
8 A
C
ABADO LA
TERAL (ciclo 24, DIN/ISO:
G124)
Parámetros de ciclo
 ¿Sentido de giro ? Sentido horario = -1 Q9:
Dirección del mecanizado:
+1:Giro en sentido antihorario
-1:Giro en sentido horario
Alternativo PREDEF
 Profundidad de paso Q10 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza Campo de entrada -99999,9999 hasta
99999,9999
 Avance al profundizar Q11: Avance al profundizar.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
 Avance para desbaste Q12: Avance de fresado.
Campo de introducción 0 a 99999,9999 alternativo
FAUTO
, FU, FZ
 Sobremedida de acabado lateral Q14 (valor
incremental): Sobremedida para varios acabados;
cuando Q14=0 se desbasta la última distancia de
acabado. Campo de introducción -99999,9999 a
99999.9999
 Herramienta desbaste Q438 o QS438: Número o
nombre de la herramienta con la que el TNC ha
realizado el desbaste de la cajera de contorno
Conmutar a la entrada del nombre: pulsar la softkey
NOMBRE DE HERRAMIENTA. El TNC añade arriba
automáticamente las comillas al salir del campo de
introducción.
El punto inicial para el círculo de aproximación de la
trayectoria de acabado se encuentra en la trayectoria
de desbaste más exterior del ciclo 22 que determina
el TNC a partir de la suma del radio de fresado de
desbaste y de la sobremedida lateral Q3 del ciclo 20.
Al introducir Q438=0 (herramienta de desbaste igual
a herramienta de cero), mediante la sobremedida de
acabado Q3 en el ciclo 20 se puede fijar la distancia
del punto inicial del contorno. Campo de introducción
-32767,9 a +32767,9 para la introducción del número,
más 32 caracteres para la introducción del nombre.

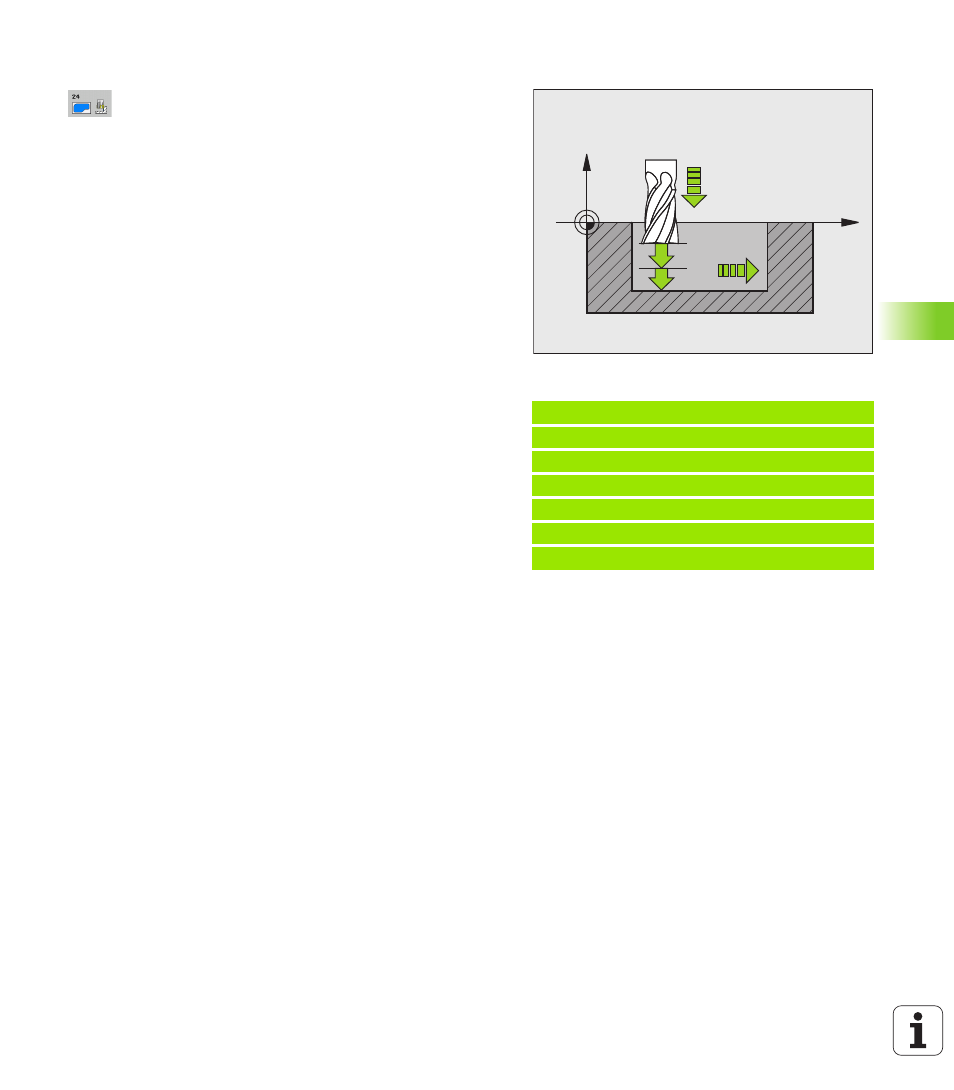

Ejemplo: Frases NC
61 CYCL DEF 24 ACABADO LATERAL
Q9=+1 ;SENTIDO DE GIRO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q14=+0 ;SOBREMEDIDA LATERAL
Q438=+0 ;HERRAMIENTA DESBASTE
X
Z
Q11
Q12
Q10
