HEIDENHAIN iTNC 530 (60642x-04) Cycle programming - Manual (Página 450)

450 Ciclos de palpación: Controlar las piezas automáticamente
16.1
0
MEDIR EXTERIOR ISLA (ciclo
426, DIN/ISO:
G426)
Parámetros de ciclo
 1er. punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 hasta 99999,9999
 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
 2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
 Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1:Eje principal = eje de medida
2:Eje auxiliar = eje de medida
 Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 hasta 99999,9999
 Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Longitud nominal Q311: Valor nominal de la longitud
a medir. Campo de introducción 0 hasta 99999,9999
 Cota máxima Q288: Longitud máxima admisible.
Campo de introducción 0 hasta 99999,9999
 Cota mínima Q289: Longitud mínima admisible.
Campo de introducción 0 hasta 99999,9999

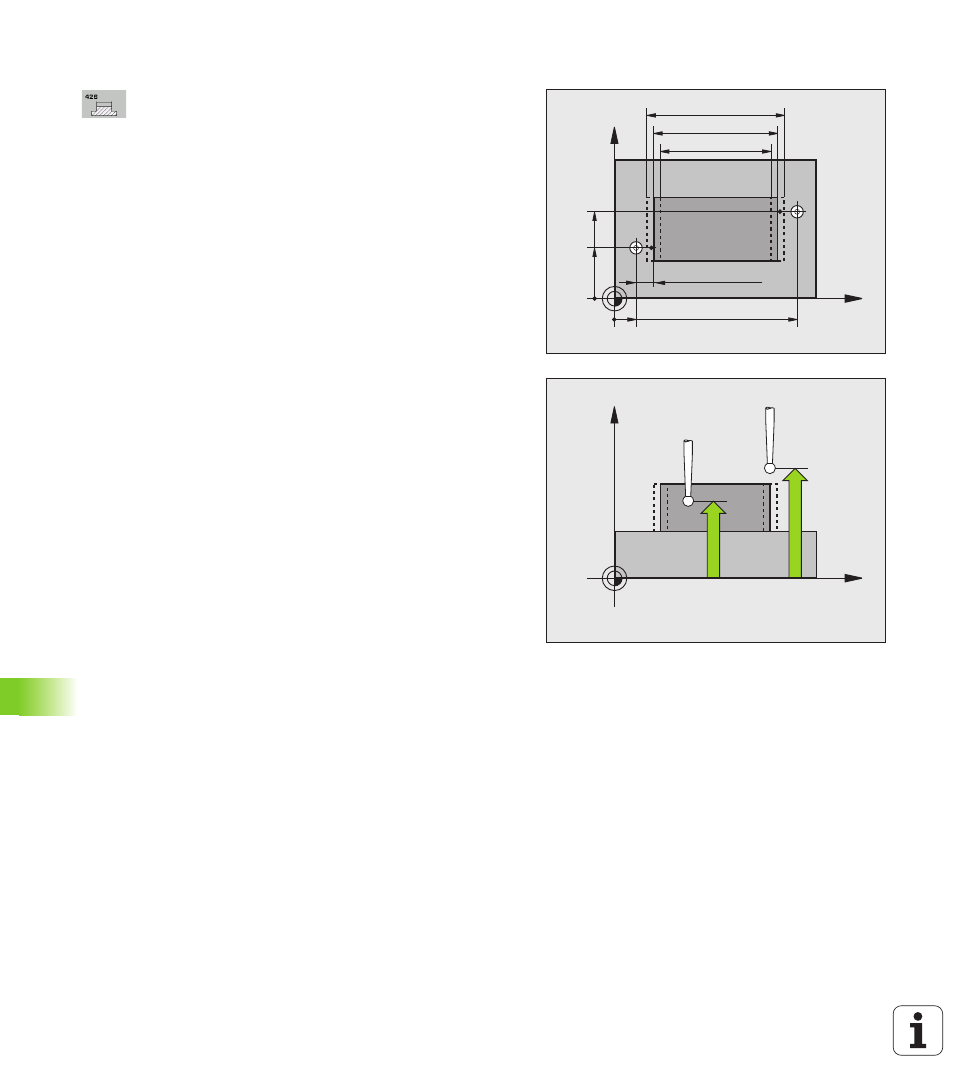

MP6140 + Q320
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
X
Z
Q260
Q261
