HEIDENHAIN iTNC 530 355
14.5 Compensación de GIR
O BÁSICO mediant
e
un eje gir
a
to
ri
o (ciclo 403,
DIN/ISO:
G403)

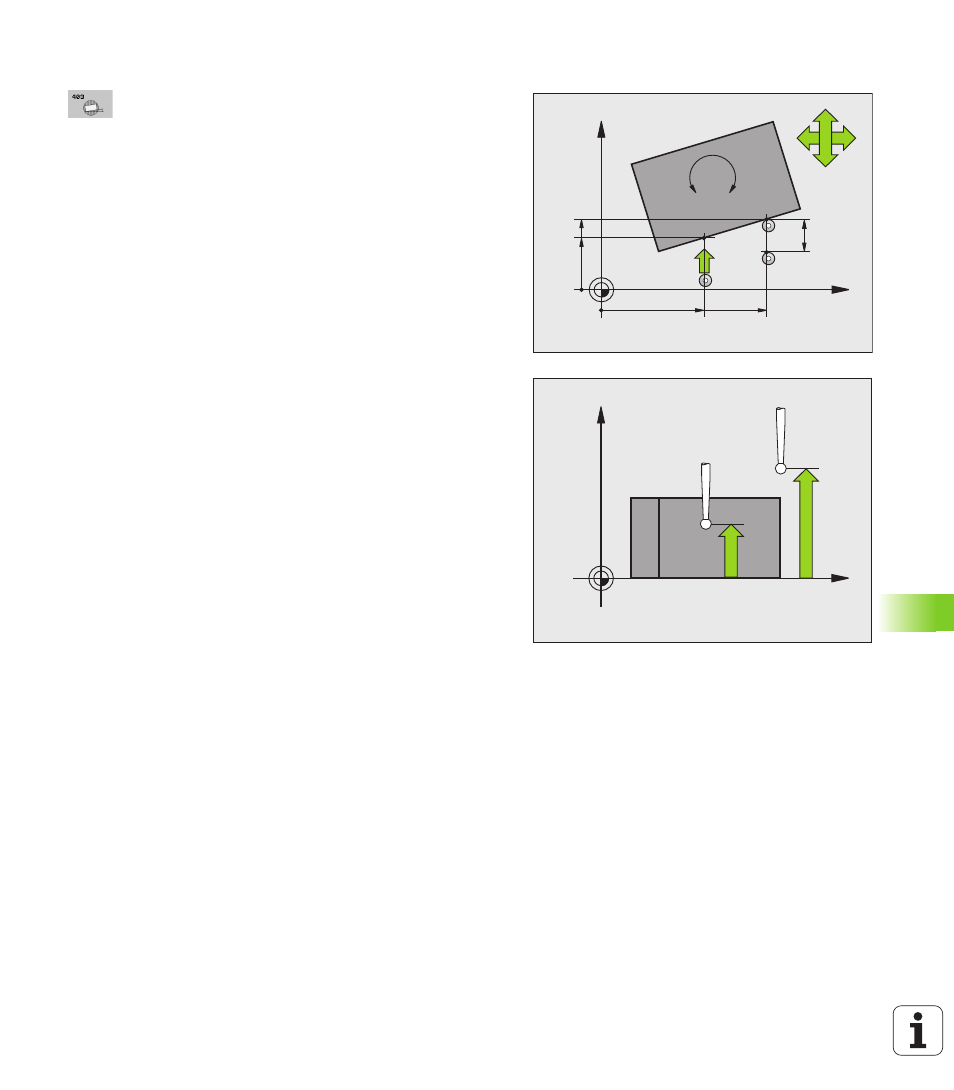

Parámetros de ciclo
 1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
 1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
 2º punto de medición del 1er eje Q265 (valor
absoluto): coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
 2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
 Eje de medición Q272: eje en el que debe realizarse
la medición:
1: Eje principal = eje de medida
2: Eje secundario = Eje de medición
3: Eje palpador = eje de medición
 Dirección de desplazamiento 1 Q267: dirección en la
cual debe desplazarse el palpador hacia la pieza:
-1: Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva
 Altura de la medición en el eje del palpador Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999,9999
 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
