Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras
5.3 CAJERA CIR
C
ULAR (ciclo 252, DIN/ISO:
G252)

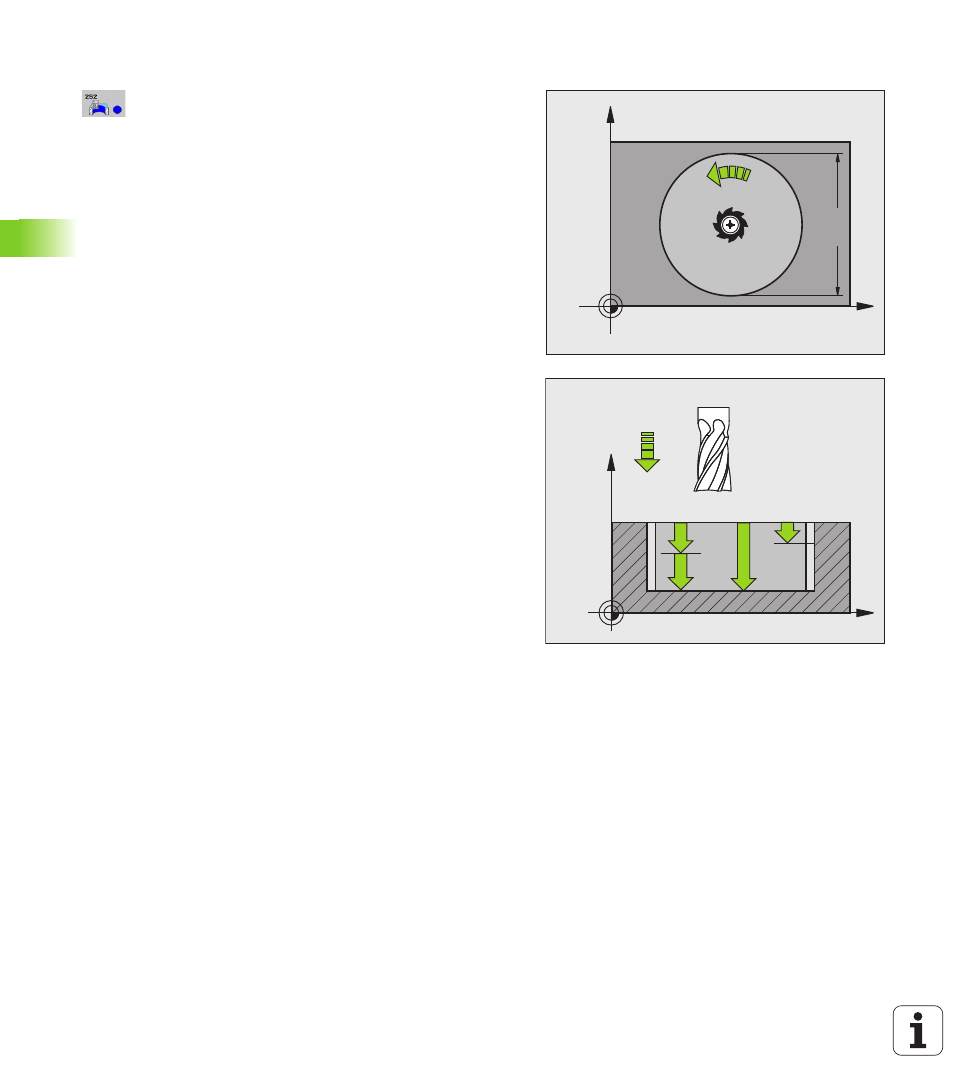

Parámetros de ciclo
Tipo de mecanizado (0/1/2)
Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
Acabado lateral y acabado en profundidad solo serán
ejecutados si se ha definido la sobremedida de
acabado correspondiente (Q368, Q369)
Diámetro del círculo
Q223: Diámetro de la cajera
que se acaba de mecanizar. Campo de introducción 0
a 99999,9999
Sobremedida acabado lateral
Q368 (valor
incremental): sobremedida de acabado en el plano de
mecanizado. Campo de introducción 0 a 99999,9999
Avance fresado
Q207: velocidad de desplazamiento
de la herramienta durante el fresado en mm/min.
Campo de introducción 0 a 99999,999 alternativo
FAUTO
, FU, FZ
Tipo de fresado
Q351: tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
+0 = Fresado sincronizado, con simetría activa
mantiene el TNC, sin embargo, el tipo de fresado
sincronismo
alternativo PREDEF
Profundidad
Q201 (valor incremental): distancia entre
la superficie de la pieza y la base de la cajera. Campo
de entrada -99999,9999 hasta 99999,9999
Profundidad de paso
Q202 (valor incremental):
medida, según la cual la herramienta penetra cada vez
en la pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
Sobremedida de acabado en profundidad
Q369 (valor
incremental): sobremedida de acabado para la
profundidad. Campo de introducción 0 a 99999,9999
Avance al profundizar
Q206: velocidad de
desplazamiento de la herramienta durante el
desplazamiento a profundidad en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
Paso de acabado
Q338 (v. incremental): medida,
según la cual se desplaza la herramienta en el eje de
la misma para el acabado. Q338=0: acabado en un
solo paso. Campo de introducción 0 a 99999,9999
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
