214 Ciclos de mecanizado: Cajera de contorno, trazados de contorno
7.
1
1
RANURA CONT
ORNO FRESADO TR
OCOID
A
L (ciclo
275, DIN/ISO:
G275)

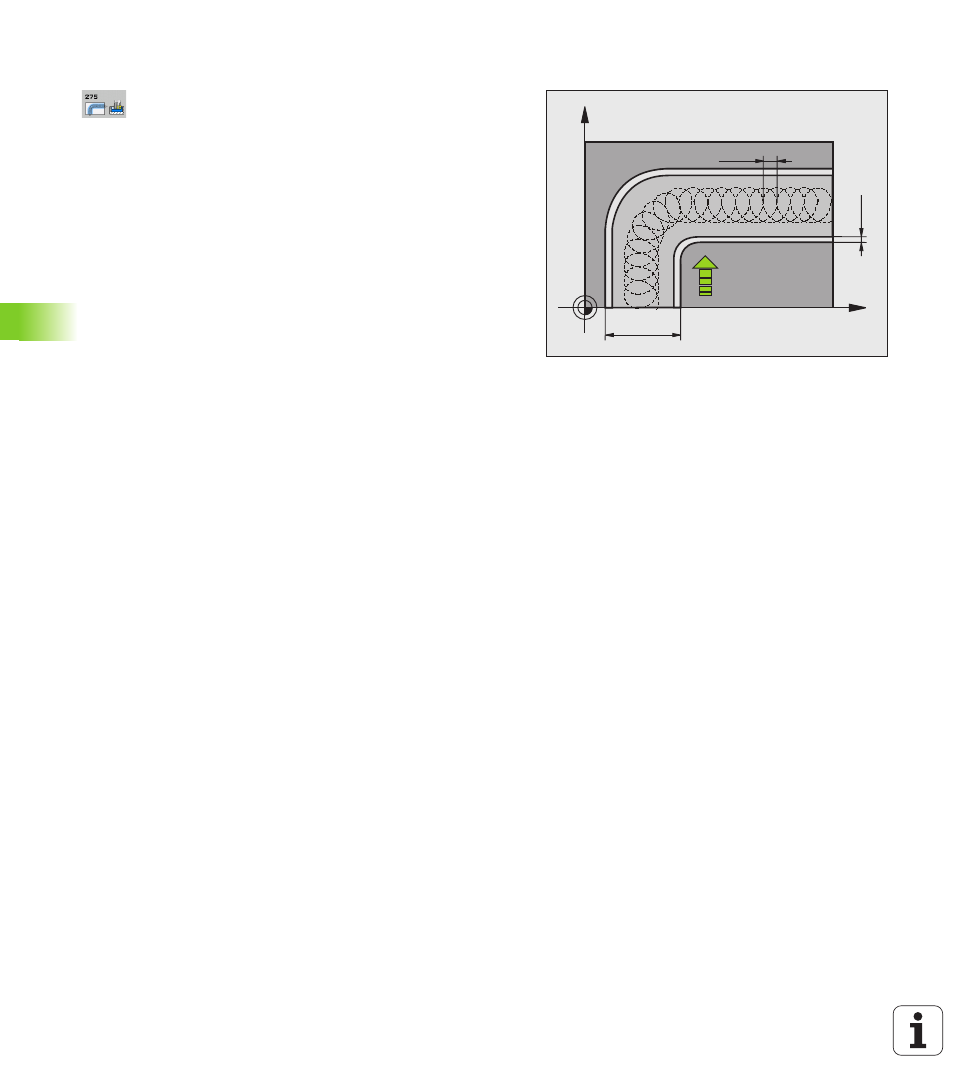

Parámetros de ciclo
 Tipo de mecanizado (0/1/2) Q215: Determinación
del tipo de mecanizado:
0: Desbaste y Acabado
1: Sólo Desbaste
2: Sólo Acabado
El TNC realiza el acabado lateral también en el caso de
que se haya definido la sobremedida de acabado
(Q368) con 0.
 Anchura de ranura Q219: Introducir la anchura de la
ranura; cuando la anchura de la ranura es igual al
diámetro de la hta., el TNC sólo desplaza la
herramienta a lo largo del contorno definido. Campo
de introducción 0 a 99999,9999
 Sobremedida acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano de
mecanizado
 Aproximación por vuelta Q436 (absoluto): valor que
el TNC desplaza la herramienta en cada vuelta en la
dirección de mecanizado. Campo de introducción: 0 a
99999,9999
 Avance fresado Q207: Velocidad de desplazamiento
de la hta. durante el fresado en mm/min. Campo de
introducción 0 a 99999,999 alternativo FAUTO, FU, FZ
 Tipo de fresado Q351: Tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
alternativo PREDEF
X
Y
Q219
Q368
Q436
Q207
