276 Ciclos de mecanizado: Planeado
1
0

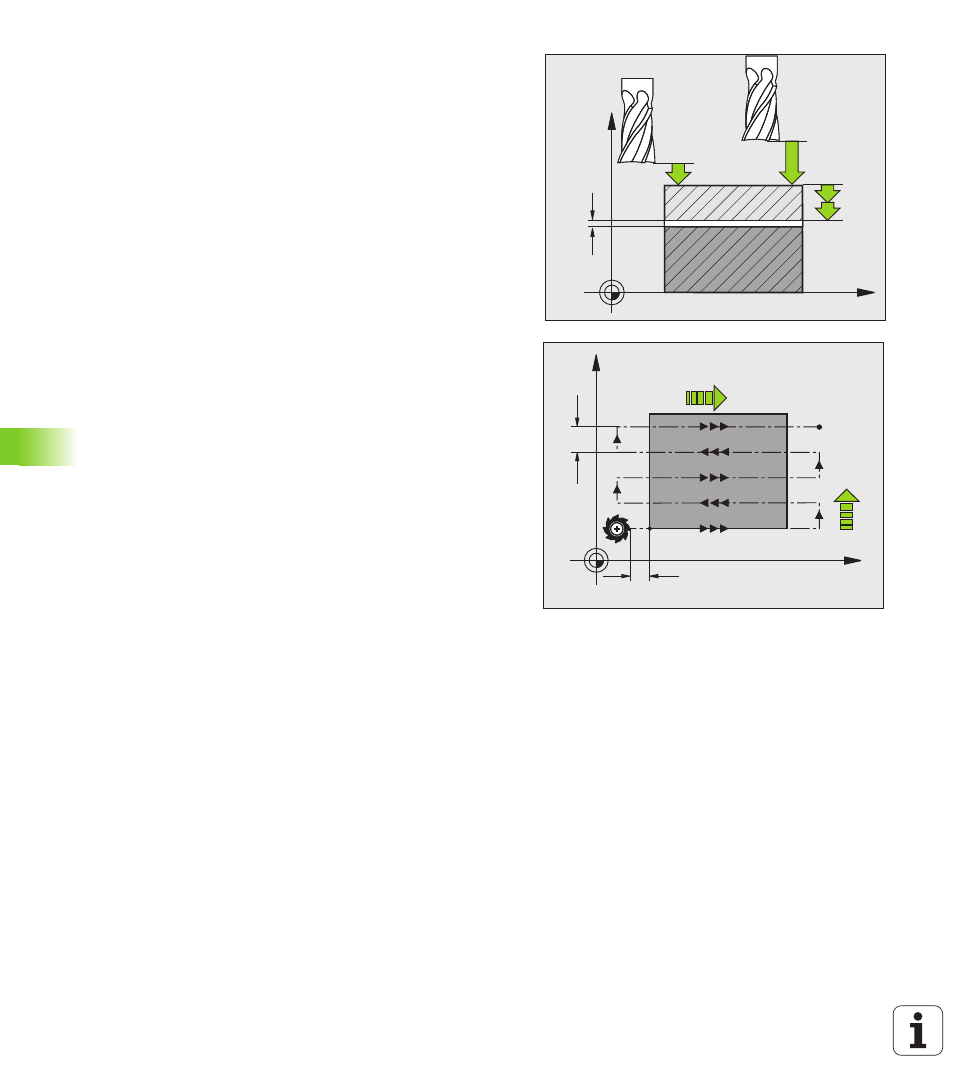

.5 FRESADO PLANO (c
iclo 232, DIN/ISO:
G232)
 Longitud lado 1 Q218 (valor incremental): Longitud
de la superficie a mecanizar en el eje principal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera trayectoria de
fresado referida al punto de arranque del 1er. eje.
Campo de entrada -99999,9999 hasta 99999,9999
 Longitud lado 2 Q219 (valor incremental): Longitud
de la superficie a mecanizar en el eje transversal del
plano de mecanizado. A través del signo se puede
determinar la dirección de la primera aproximación
transversal referida al punto de arranque del 2º eje.
Campo de introducción -99999,9999 a 99999.9999
 Profundidad de aproximación máxima Q202
(incremental): Medida a la que la herramienta
correspondiente se aproxima como máximo. El TNC
calcula la profundidad de aproximación real de la
diferencia entre el punto final y el de arranque en el
eje de la herramienta – considerando la sobremedida
de acabado – de tal forma que se mecanicen con la
misma profundidad de aproximación. Campo de
introducción 0 a 99999.9999
 Profundidad de sobremedida de acabado Q369
(incremental): Valor con el que se debe desplazar la
última aproximación. Campo de introducción 0 a
99999.9999
 Máx. factor de solapamiento de trayectoria Q370:
Aproximación lateral máxima k.El TNC calcula la
aproximación real lateral según la segunda longitud
lateral (Q219) y el radio de la herramienta de tal forma
que se mecanice correspondientemente con
aproximación constante lateral. Si se ha introducido
en la tabla de herramientas un radio R2 (por ej. radio
de discos en la utilización de un cabezal lector), el TNC
disminuye la aproximación lateral correspondiente.
Campo de introducción 0,1 bis 1,9999 alternativo
PREDEF
X
Z
Q202
Q200
Q204
Q369
X
Y
Q357
Q253
Q207
k
