HEIDENHAIN iTNC 530 361
14.7 Ajust
e
de la posición inclinada de la pieza mediant
e
el eje C (ciclo 405,
DIN/ISO:
G405)

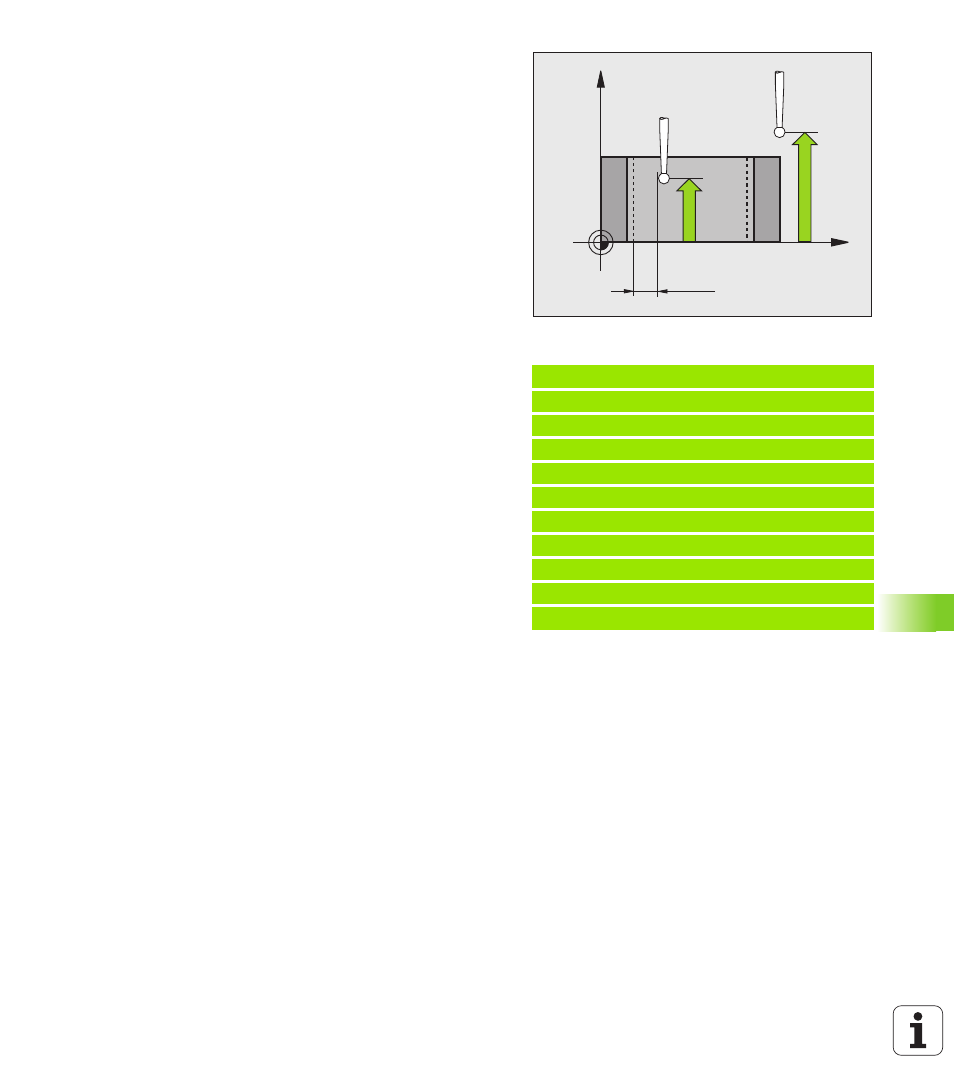

 Altura de la medición en el eje del palpador Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999,9999
 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
del palpador. Q320 se suma al valor del MP6140.
Campo de introducción 0 hasta 99999,9999
alternativo PREDEF
 Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 hasta
99999,9999 alternativo PREDEF
 Desplazamiento a la altura de seguridad Q301:
determinar como debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
Alternativo PREDEF
 Fijar cero después del ajuste de Q337: determinar
si el TNC debe fijar la visualización del eje C a cero o
si se debe escribir la desviación angular en la columna
C de la tabla de puntos cero:
0: Poner a 0 la indicación del eje C y escribir el valor
en la línea 0 de la tabla de puntos de referencia
>0:Escribir la desviación angular medida con el signo
correcto en la tabla de puntos cero. Nº de línea = valor
de Q337. Si ya está registrado un desplazamiento C
en la tabla de puntos cero, el TNC suma el desvío
angular medido con el signo correcto
Ejemplo: Frases NC
5 TCH PROBE 405 ROT MEDIANTE EJE C
Q321=+50 ;CENTRO 1ER. EJE
Q322=+50 ;CENTRO 2º EJE
Q262=10 ;DIÁMETRO NOMINAL
Q325=+0 ;ÁNGULO INICIAL
Q247=90 ;PASO ANGULAR
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST. DE SEGURIDAD.
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
Q337=0 ;FIJAR A CERO
X
Z
Q261
Q260
MP6140
+
Q320
