HEIDENHAIN iTNC 530 63
2.3 Definición del modelo P
A
T
TERN
D
EF

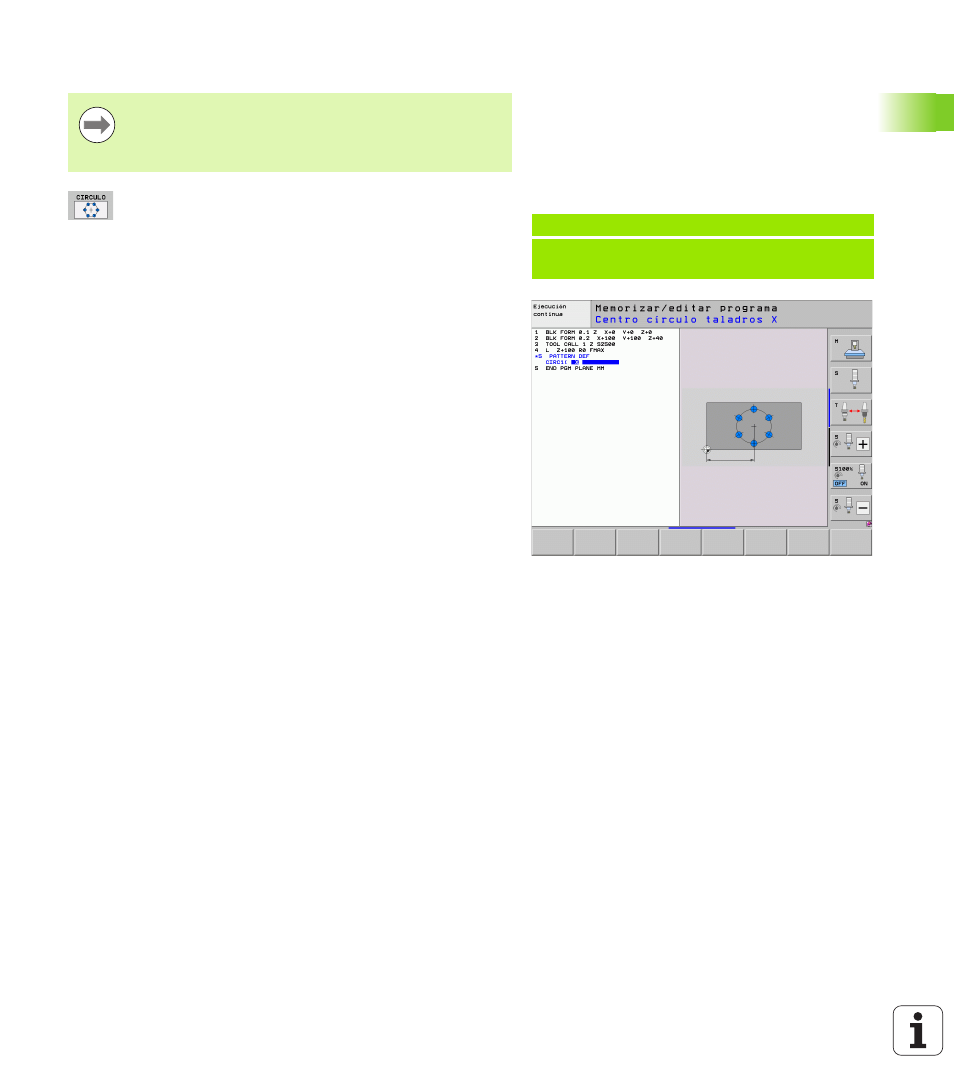

Definir círculo completo
 Centro de la figura de taladros X (valor absoluto):
coordenada del punto central del círculo en el eje X
 Centro de la figura de taladros Y (valor absoluto):
coordenada del punto central del círculo en el eje Y
 Diámetro de la figura de taladros : diámetro de la
figura de taladros
 Ángulo inicial : ángulo polar de la primera posición
de mecanizado. Eje de referencia: eje principal del
plano de mecanizado activo (por ej. X con eje de
herramienta en Z). Valor a introducir positivo o
negativo
 Número de mecanizados : número total de posiciones
de mecanizado sobre el círculo
 Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Si se ha definido una superficie de la pieza en Z con
un valor distinto a 0, entonces este valor actúa
adicionalmente a la superficie de la pieza Q203 que se ha
definido en el ciclo de mecanizado.
Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 PATTERN DEF
CIRC1 (X+25 Y+33 D80 START+45 NUM8 Z+0)
