Ciclos de palpación: Controlar las piezas automáticamente
16.1 Nociones básicas
16.1 Nociones básicas
Resumen

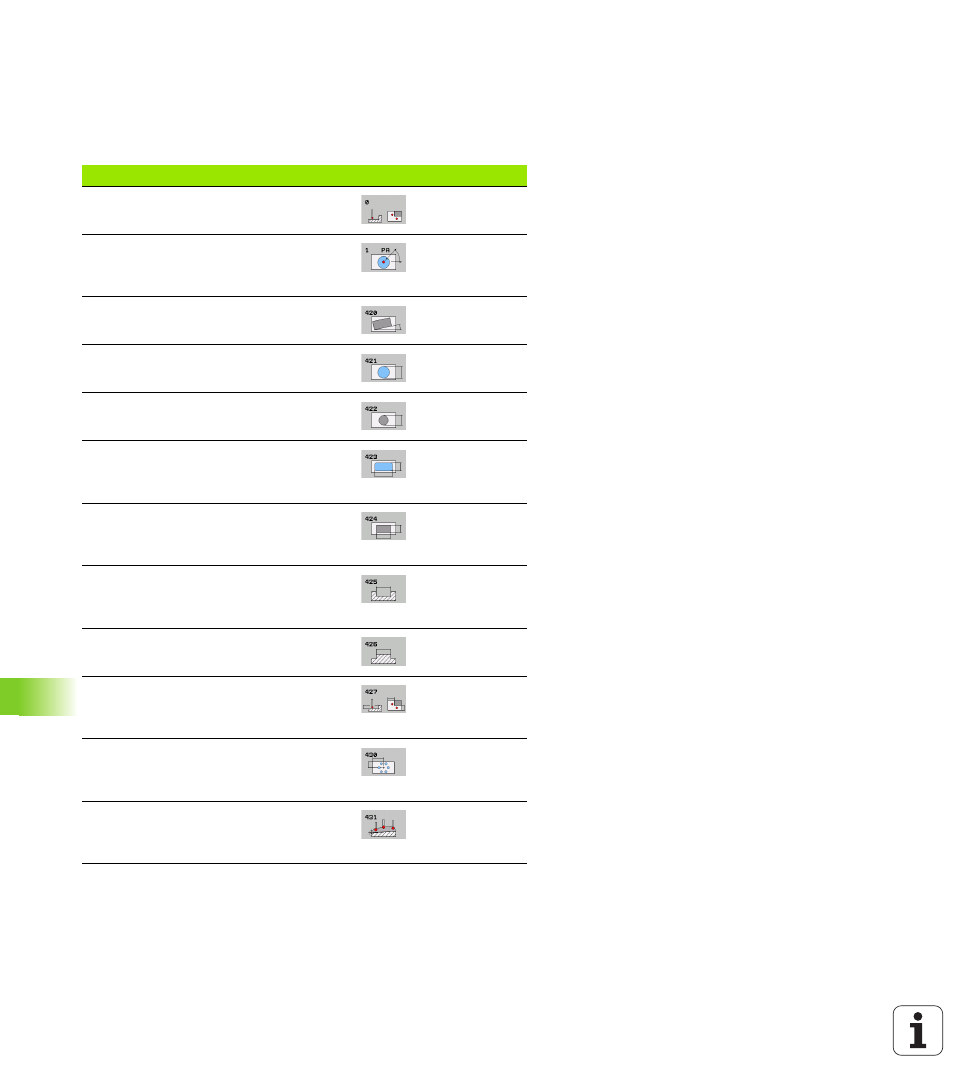

El TNC dispone de doce ciclos para medir piezas automáticamente:
Ciclo
Softkey
Página
0 SUPERFICIE DE REF. Medición de una
coordenada en cualquier eje
1 PUNTO REF. POLAR Medición de un
punto, dirección de palpación mediante
ángulo
420 MEDIR ANGULO Medir un ángulo
en el plano de mecanizado
421 MEDIR TALADRO Medir posición y
diámetro de un taladro
422 MEDIR CIRCULO EXTERIOR Medir
posición y diámetro de una isla circular
423 MEDIR INTERIOR DE CAJERA
Medición de posición, longitud y anchura
de una cajera rectangular
424 MEDIR EXTERIOR DE CAJERA
Medición de posición, longitud y anchura
de una isla rectangular
425 MEDIR ANCHURA INTER. (2ª
carátula de softkeys)Medir la anchura
interior de una ranura
426 MEDIR ISLA EXTERIOR (2ª carátula
de softkeys)Medir la anchura de una isla
427 MEDIR COORDENDADA (2ª
carátula de softkeys)Medir cualquier
coordenada en cualquier eje
430 MEDIR CIRCULO TALADROS (2ª
carátula de softkeys)Medir la posición y
el diámetro de un círculo de taladros
431 MEDIR PLANO (2ª carátula de
softkeys)Medir el ángulo del eje A y B de
un plano
