7.10 TRAZADO DEL CONTORNO
(ciclo 25, DIN/ISO: G125)

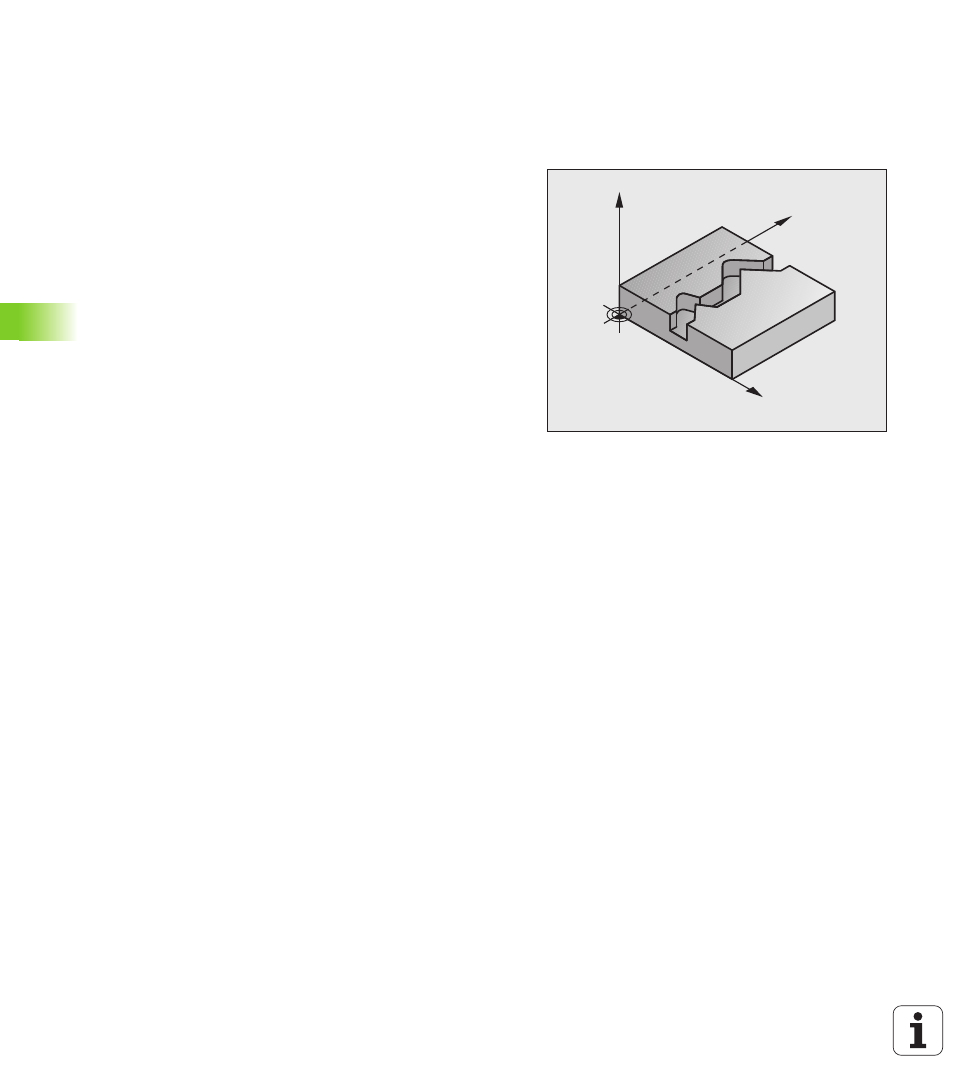

Desarrollo del ciclo
Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar contornos
abiertos y cerrados.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas en
comparación con el mecanizado de un contorno con frases de
posicionamiento:
 El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
 Cuando el radio de la herramienta es demasiado grande, se puede
repasar el contorno en las esquinas interiores con el
reconocimiento automático del material restante .
 El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene cuando se
crea simetría de los contornos en un eje.
 Cuando se trata de varias profundizaciones de pasada, la
herramienta se desplaza en ambos sentidos (mecanizado de vaivén)
De esta manera se reduce el tiempo de mecanizado
 Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
 Mediante el ciclo 270 DATOS DEL TRAZADO DEL CONTORNO se
puede ajustar confortablemente el comportamiento del ciclo 25
Y
