162 Ciclos de mecanizado: Fresado de cajeras / Fresado de islas / Fresado de ranuras

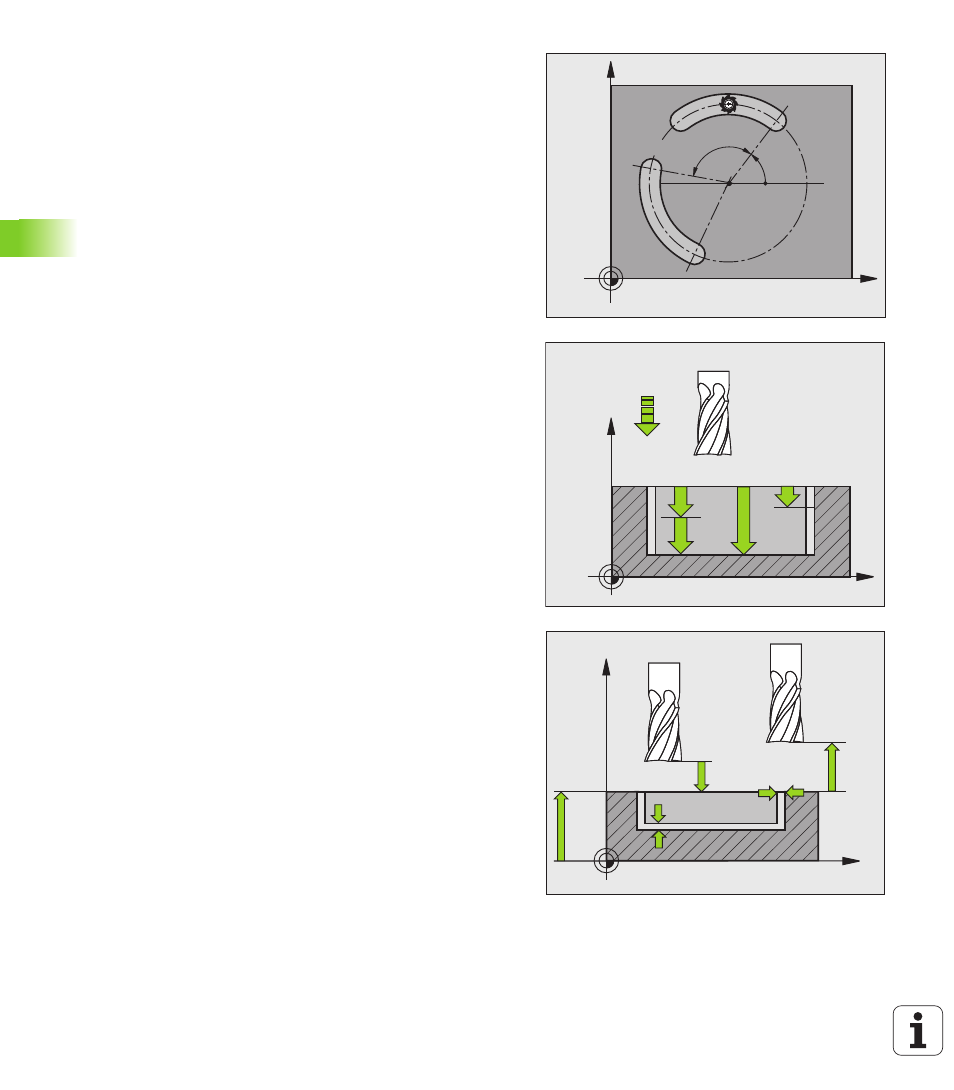

5.5 RANURA CIR
C
ULAR (ciclo
254, DIN/ISO:
G254)
 Centro 2º eje Q217 (valor absoluto): Centro del
círculo graduado en el eje transversal del plano de
mecanizado Sólo tiene efecto si Q367 = 0 Campo de
entrada -99999,9999 hasta 99999,9999
 Angulo inicial Q376 (valor absoluto): Introducir el
angulo del punto inicial en coordenadas polares.
Campo de introducción -360.000 hasta 360.000
 Angulo de abertura de la ranura Q248 (valor
incremental): Introducir el ángulo de abertura de la
ranura. Campo de introducción 0 a 360.000
 Paso angular Q378 (valor absoluto): Angulo sobre el
que gira toda la ranura. El centro del giro está situado
en el centro del círculo graduado . Campo de
introducción -360.000 hasta 360.000
 Número de mecanizados Q377: Número de
mecanizados sobre el círculo técnico. Campo de
introducción 1 a 99999
 Avance fresado Q207: velocidad de desplazamiento
de la herramienta durante el fresado en mm/min.
Campo de introducción 0 a 99999,999 alternativo
FAUTO
, FU, FZ
 Tipo de fresado Q351: tipo de fresado con M3:
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
+0 = Fresado sincronizado, con simetría activa
mantiene el TNC, sin embargo, el tipo de fresado
sincronismo
alternativo PREDEF
 Profundidad Q201 (valor incremental): distancia entre
la superficie de la pieza y la base de la ranura. Campo
de introducción -99999,9999 a 99999,9999
 Profundidad de paso Q202 (valor incremental):
medida, según la cual la herramienta penetra cada vez
en la pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
 Sobremedida de acabado en profundidad Q369 (valor
incremental): sobremedida de acabado para la
profundidad. Campo de introducción 0 a 99999,9999
 Avance al profundizar Q206: velocidad de
desplazamiento de la herramienta durante el
desplazamiento a profundidad en mm/min. Campo de
introducción 0 a 99999,9999 alternativo FAUTO, FU, FZ
 Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la herramienta en el eje de
la misma para el acabado. Q338=0: acabado en un
solo paso. Campo de introducción 0 a 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q204
Q203
Q369
Q368
