.5 FRESADO PLANO (c
iclo 232, DIN/ISO:
G232)
¡Tener en cuenta durante la programación!
Parámetros de ciclo
 Estrategia de mecanizado (0/1/2) Q389:
Determinar, cómo debe mecanizar el TNC la
superficie:
0: Mecanizar en forma de meandro, incremento
lateral en avance de posicionamiento por fuera de la
superficie a mecanizar
1: Mecanizar en forma de meandro, incremento
lateral en el avance de fresado dentro de la superficie
a mecanizar
2: Mecanizar línea a línea, retroceso e incremento
lateral con avance de posicionamiento
 Punto de partida 1er eje Q225 (valor absoluto):
Coordenadas del punto de partida de la superficie a
mecanizar en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
 Punto de partida 2º eje Q226 (valor absoluto):
Coordenadas del punto de partida de la superficie a
planear en el eje transversal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999.9999
 Punto de partida del 3er. eje Q227 (absoluto):
Coordenadas de la superficie de la pieza, de la cual se
deben calcular las aproximaciones. Campo de
introducción -99999,9999 a 99999.9999
 Punto final del 3er. eje Q386 (absoluto):
Coordenadas en el eje de cabezal sobre el que se
debe fresar transversalmente la superficie. Campo de
introducción -99999,9999 a 99999.9999
Introducir la segunda distancia de seguridad Q204 de
forma que no se produzca ninguna colisión con la pieza o
la sujeción.
¡Atención: Peligro de colisión!
Con el parámetro de máquina 7441 Bit 0 se ajusta si el
TNC debe emitir un aviso de error (Bit 0=0) o no (Bit 0=1),
cuando al llamar el ciclo el cabezal no se desplaza. El
fabricante de la máquina debe habilitar también la función.

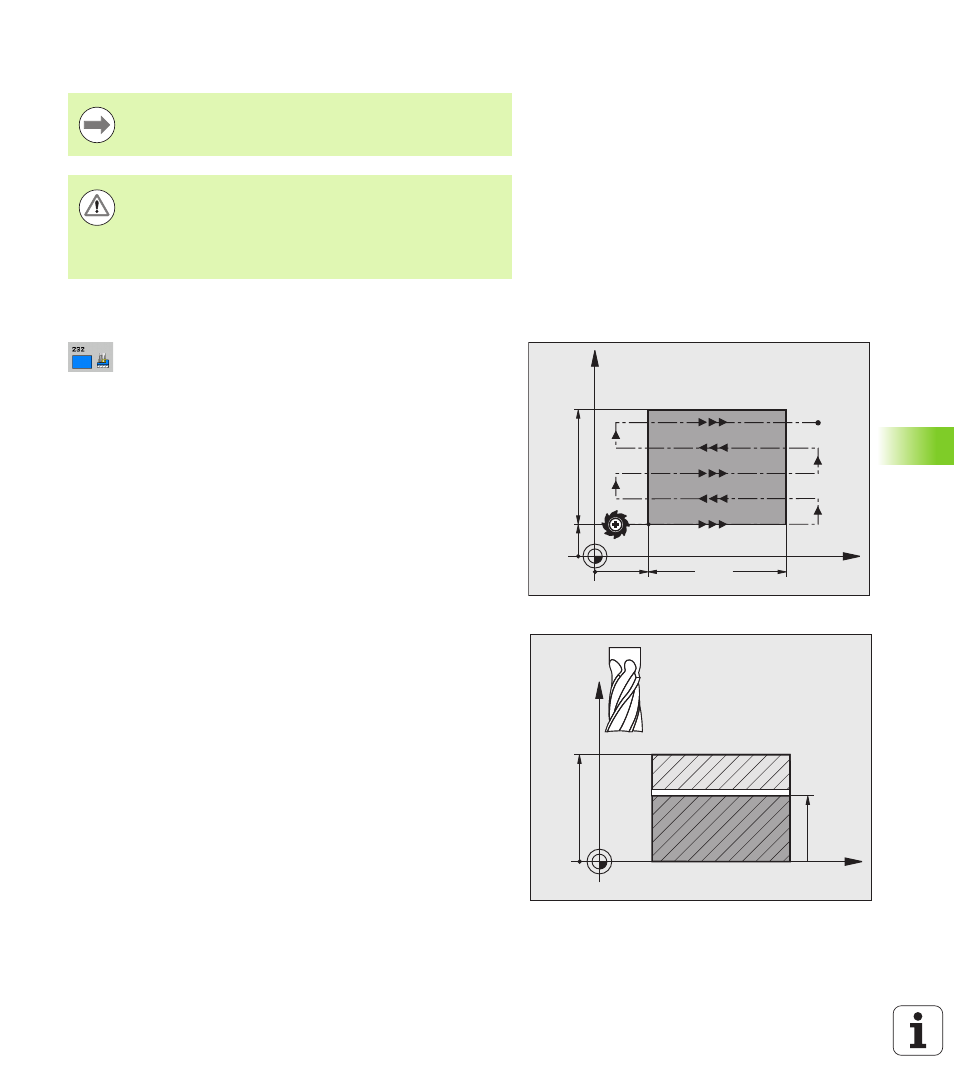

X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
