INSTRUCCIONES PARA EL USARIO VTP ESPANOL 71569295 11-04
Página 62 de 64
®

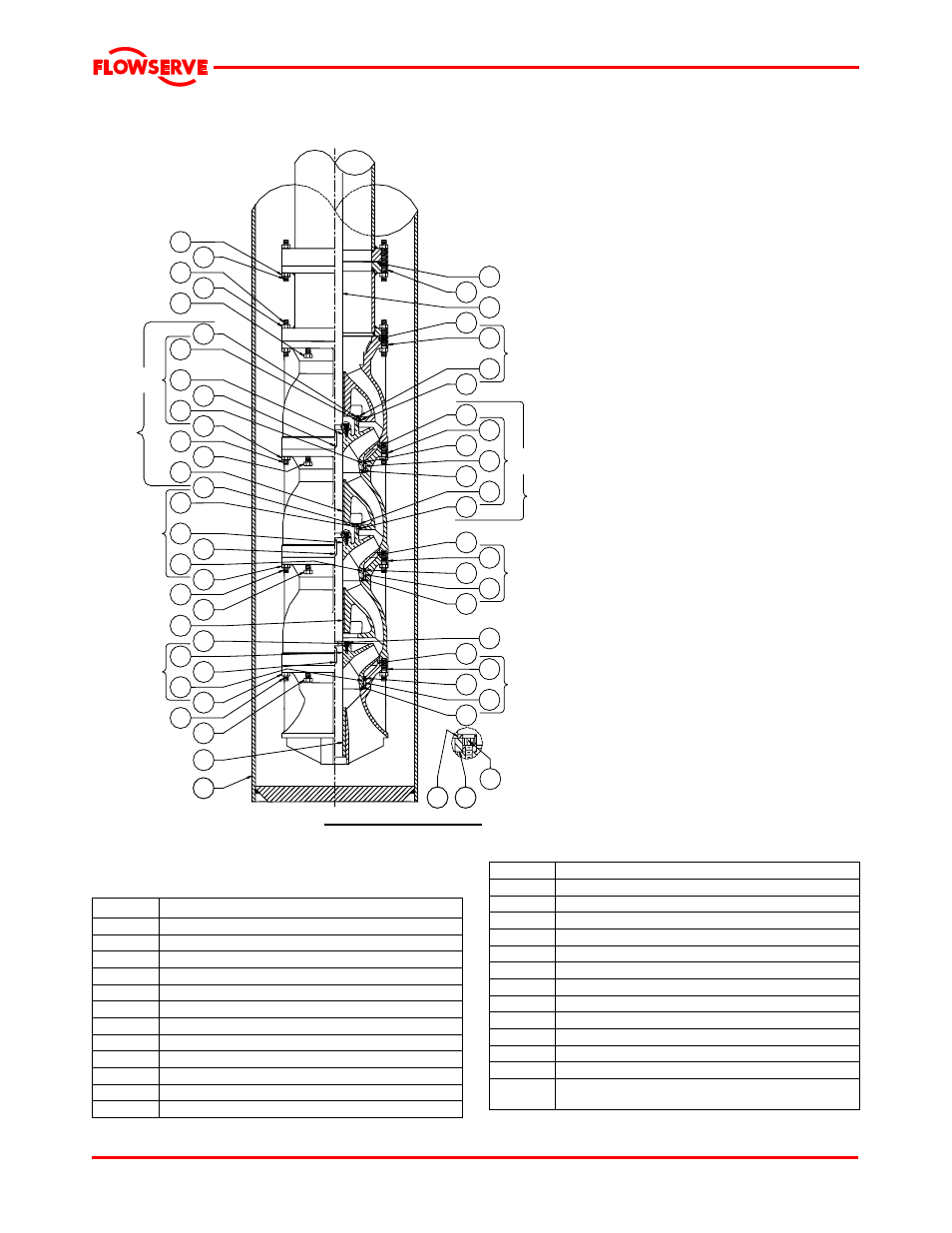

8.3.2 Identificación de partes: columna y ensamblaje del cuerpo de tazones - producto VTP típico
lubricado con Barril de succión
322
315
354
355
355
2
8
355
8
322
*
354
2
8
8
32
*
355
354
327
326
*
319
319
310
310
*
*
312 312
26
32
323
2
8
426
26 312
32
428
426
428
426
(Montaje)
Núm. ref. 492
Núm. ref. 492
(Montaje)
Núm. ref. 492
(Montaje)
310
319
319
55
426
354
428
430
429
430
429
428
429
430
429
428
429
430
309
430
6
(Montaje)
Núm. ref. 493
Núm. ref. 491
(Montaje)
Núm. ref. 491
(Montaje)
319
Núm. ref. 491
(Montaje)
Detalle de anillos de empuje
F/impulsor balanceado de empuje
8.3.2.1 Lista de piezas - columna y ensamblaje
del bowl
Ref. nº Descripción
2 Impulsor
6 Eje-bomba
8 Anillo-desgaste-impulsor
26 Tornillo-cabeza socket
32 Chaveta-recta
39 Cojinete-manga-eje de línea
55 Campana-succión
309 Tazón-descarga
310 Tazón
312 Anillo-empuje-partido-impulsor
312* Anillo-empuje-partido-acoplamiento
315 barril
319* Anillo-desgaste-bowl
322 Cojinete-manga-bowl
323 Cojinete-manga-campana
326 Birlo-enroscado
327 Tuerca-hexagonal
354 Birlo-enroscado
355 Tuerca-hexagonal
426 Tornillo-cabeza hexagonal
428 Pin-rodillo
429 Pin-rodillo
430 Aro-O
491 Ensamblaje, tazones
492 Ensamblaje, anillos de desgaste
493 Ensamblaje, campana de succión & anillo de
desgaste
