Flowserve VTP - Manual (Página 59)

INSTRUCCIONES PARA EL USARIO VTP ESPANOL 71569295 11-04
Página 59 de 64
®

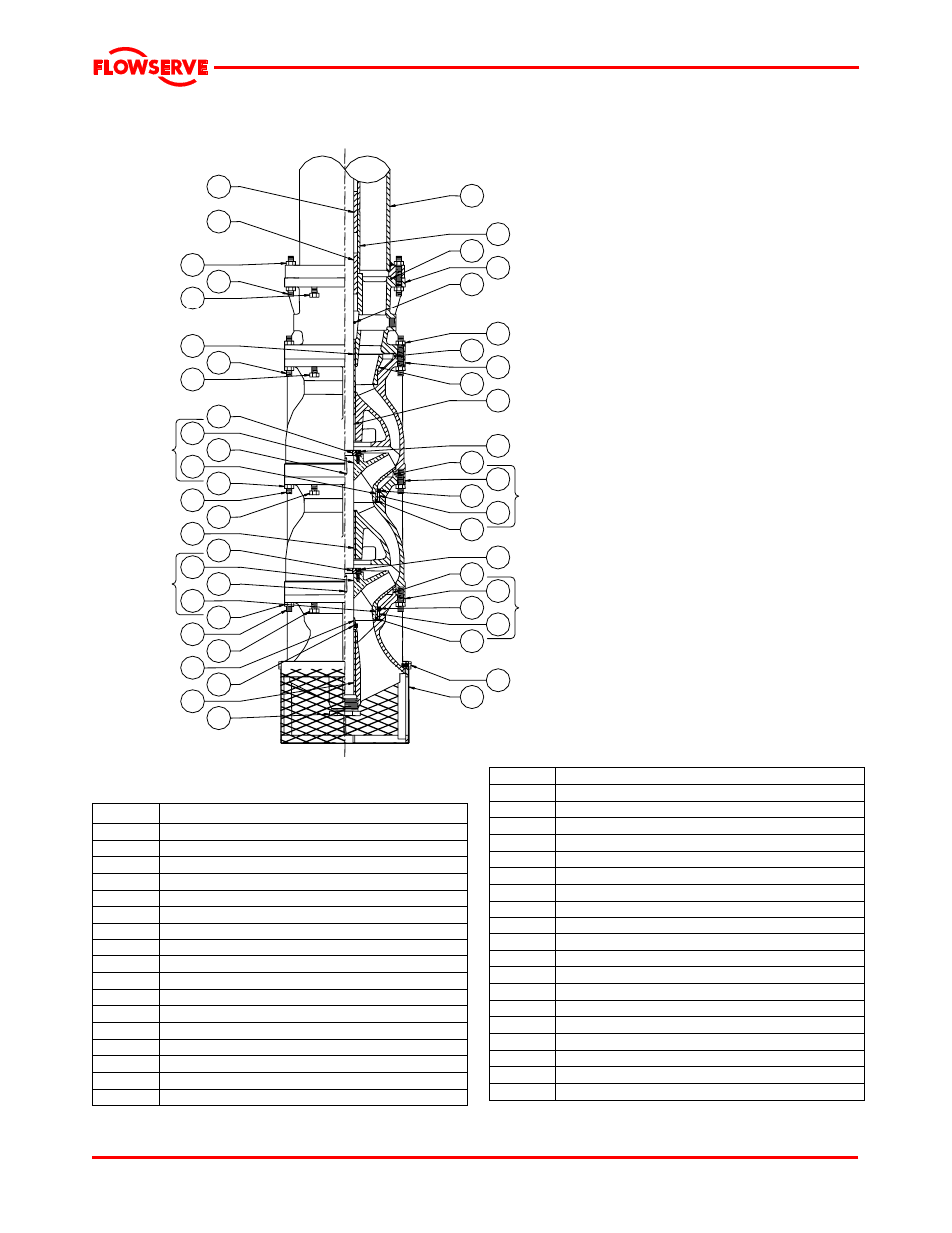

8.2.2 Identificación de partes: ensamble de cuerpo de tazones y tubo envolvente - tubo envolvente
tipo/bomba VTP lubricada a aceite
103
103
361
354
354
321
125
426
2
358A
8
357
322
2
358A
357
8
426
89
85
101
309
357
310
369
Núm. ref. 491
(Montaje)
310
319
319
55
422
316
431
430
6
26
312
32
430
429
428
26
312
32
430
429
428
323
328
64
426
427
Núm. ref. 493
(Montaje)
Núm. ref. 492
(Montaje)
(Montaje)
Núm. ref. 492
8.2.2.1 Lista de piezas - ensamble de cuerpo de
tazones y tubo envolvente
Ref. nº Descripción
2 Impulsor
6 Eje-bomba
8 Anillo-desgaste-impulsor
26 Tornillo-cabeza socket
32 Chaveta-recta
39 Cojinete-manga-eje de línea
55 Campana-succión
64 Collar-protector
85 Tubo envolvente
89 Sello-aceite
101 Columna-tubería-reg
103 Cojinete-enroscado-eje de línea
125 Tapón-grasa
309 Tazón-descarga
310 Tazón
311 Buje de arrastre
312 Anillo-empuje-partido-impulsor
312* Anillo-empuje-partido-acoplamiento
316 Colador
319 Anillo-desgaste-tazón
319* Anillo-desgaste-tazón
321 Cojinete-manga-tazón de descarga
322 Cojinete-manga-tazón
323 Cojinete-manga-campana
328 Opresor
354 Birlo-enroscado
357 Tuerca-hexagonal
358A Birlo-enroscado
361 Tuerca-hexagonal
369 Anillo-flujo
422 Tornillo-cabeza hexagonal
426 Tornillo-cabeza hexagonal
427 Tornillo-cabeza hexagonal (botador)
428 Pin-rodillo
429 Pin-rodillo
430 Aro-O
431 Aro-O
