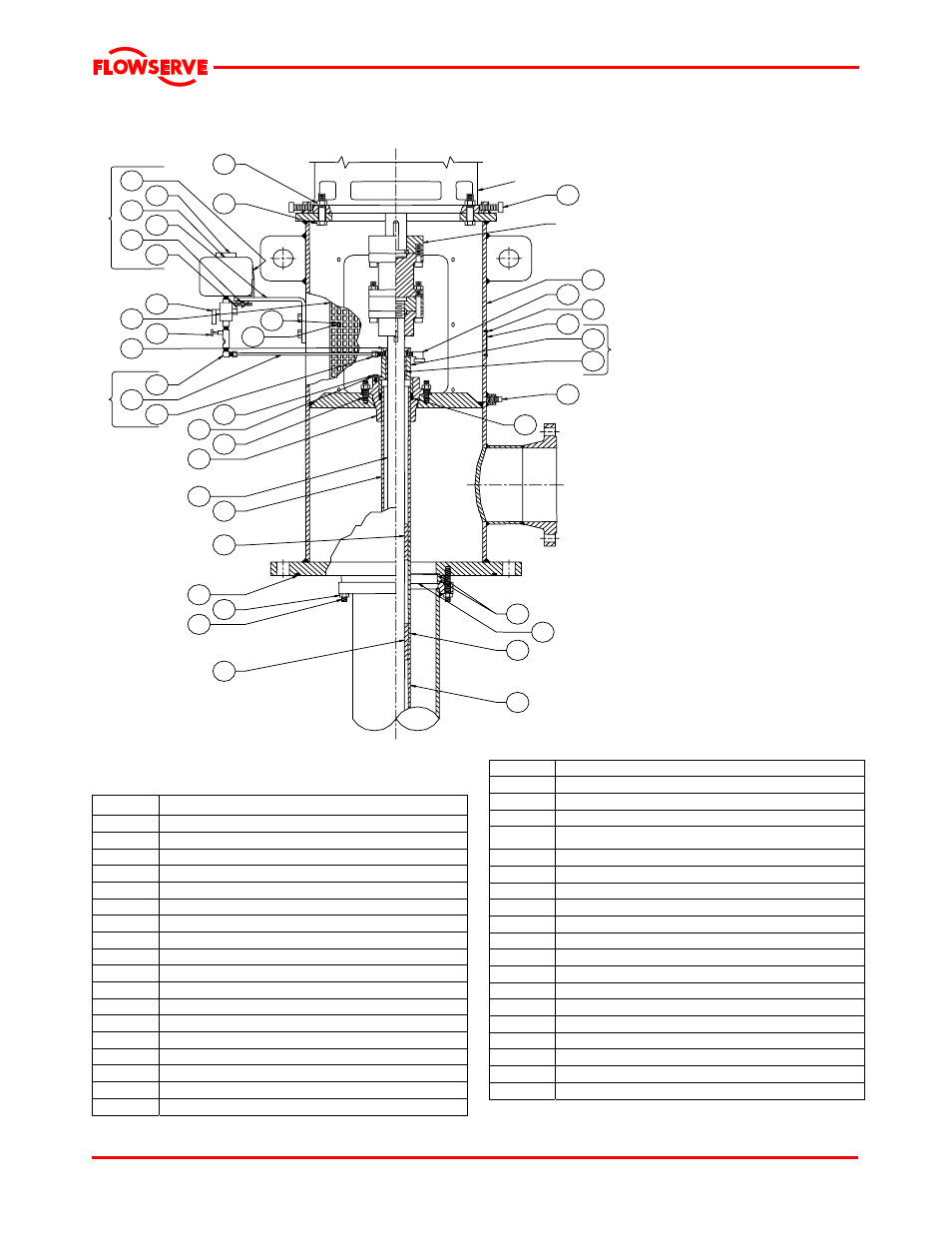

8.2.1 Identificación de partes: ejes cerrados típicos y conexiones de lubricación a aceite - tubo
envolvente tipo/bomba VTP lubricada a aceite
302
385
(Montaje)
384
77
383
79
386
Núm. ref. 344
(Montaje)
388
342
341
387
389
131
396
354
89
417
418
397
103
12A
85
374
103
Motor eléctrico
343
469
304
(Montaje)
Núm. ref. 471
424
13
414
(Montaje)
425
301
39
307
85
431
327
326
382
381
85
8.2.1.1 Lista de piezas - ejes cerrados y
conexiones de lubricación a aceite
Ref. nº Descripción
12A Eje superior
13 Set de empaquetamiento
39 Cojinete-manga-eje de línea
77 Tanque de aceite
79 Ménsula
85 Tubo envolvente
89 Sello-aceite
103 Cojinete-enroscado-eje de línea
131 Guarda-acoplamiento
301 Tubo envolvente-tuerca
302 Tubo-tensión
304 Cabezal-descarga
307 Soporte-cojinete
326 Birlo-enroscado
327 Tuerca-hexagonal
341 Válvula-cierre
342 Regulador-mirilla de alimentación
343 Codo-venteo
354 Birlo-enroscado
374 Aro-O - Barril
381 Tornillo-cabeza hexagonal
382 Tuerca-hexagonal
383 Casquillo
384 Soporte
385 Tornillo
386 Tuerca-hexagonal
387 Tubería para lubricación
388 Colocación-codo
389 Colocación-adaptador
396 Clip-seguridad
397 Tornillo-cabeza hexagonal
414 Tapón-tubería
417 Tornillo-cabeza hexagonal
418 Arandela
424 Placa de serie-Flowserve
425 Tornillo para placa de serie
431 Aro-O
469 Tornillo-cabeza hexagonal
