INSTRUCCIONES PARA EL USARIO VTP ESPANOL 71569295 11-04
Página 61 de 64
®

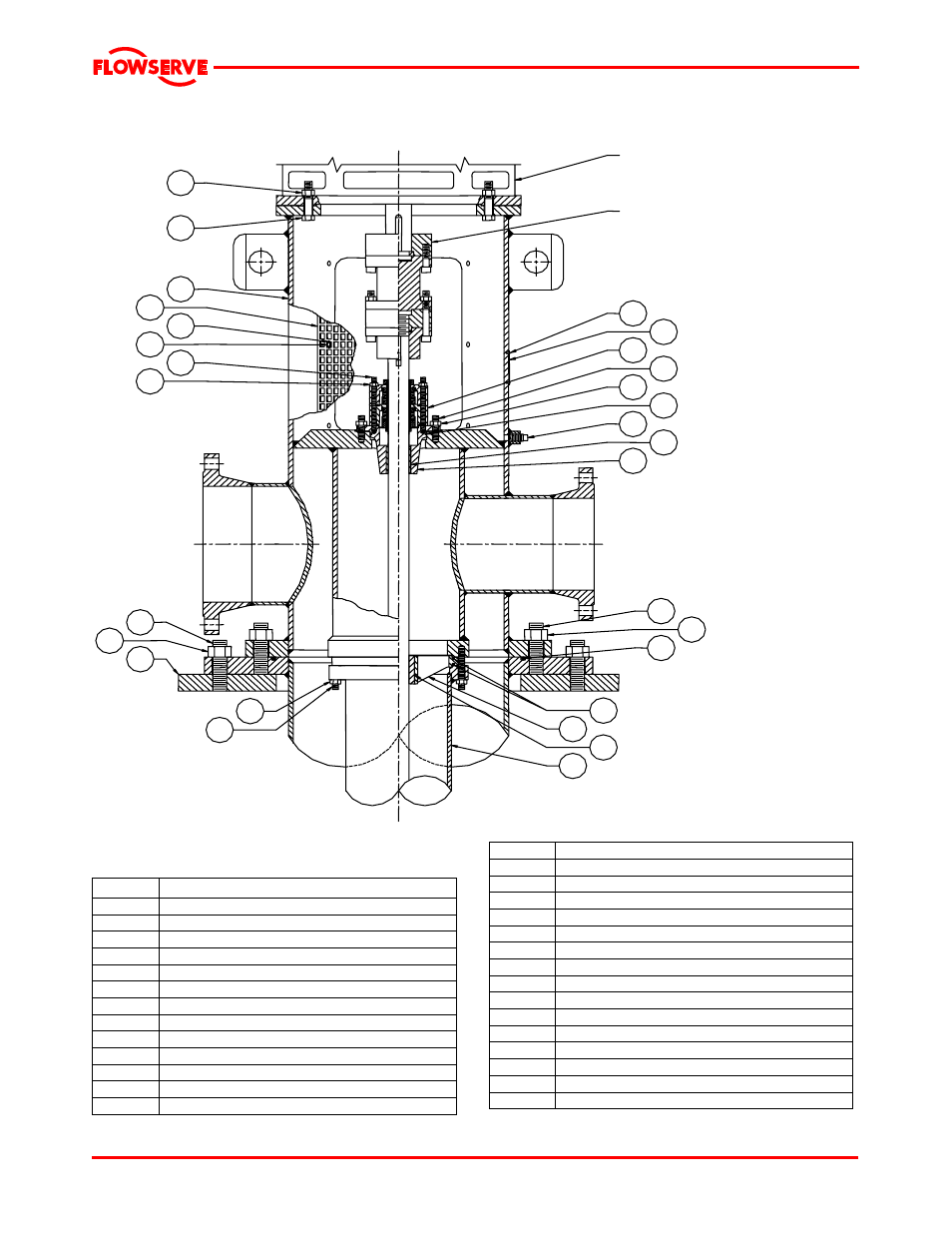

8.3.1 Identificación de partes: cabezal de descarga/columna/barril de succión - producto VTP típico
lubricado con cilindro de succión
374
101
417
131
304
418
372
373
416
425
424
(Montaje)
Núm. ref. 471
327
326
382
381
327A
326A
349
355
348
117
347
354
23
413
412
39
307
431
Motor eléctrico
8.3.1.1 Lista de piezas - cabezal de
descarga/columna/cilindro de succión
Ref. nº Descripción
23 Placa-fundación
39 Cojinete-manga-eje de línea
101 Columna-tubería-reg
117 Cojinete-manga-buje de estrangulamiento
131 Guarda-acoplamiento
304 Cabezal-descarga
307 Soprte-cojinete
326 Birlo-enroscado
326A Birlo-enroscado
327 Tuerca-hexagonal
327A Tuerca-hexagonal
347 Anillo O-caja de empaquetamiento
348 Alojamiento-Buje de estrangulamiento
349 Sello-mecánico
354 Birlo-enroscado
355 Tuerca-hexagonal
372 Birlo-enroscado
373 Tuerca-hexagonal
374 Aro-O - Barril
381 Tornillo-cabeza hexagonal
382 Tuerca-hexagonal
412 Birlo-enroscado
413 Tuerca-hexagonal
416 Tapón-tubería
417 Tornillo-cabeza hexagonal
418 Arandela
424 Placa de indicación-fls
425 Tornillo para paca de serie
431 Aro-O
