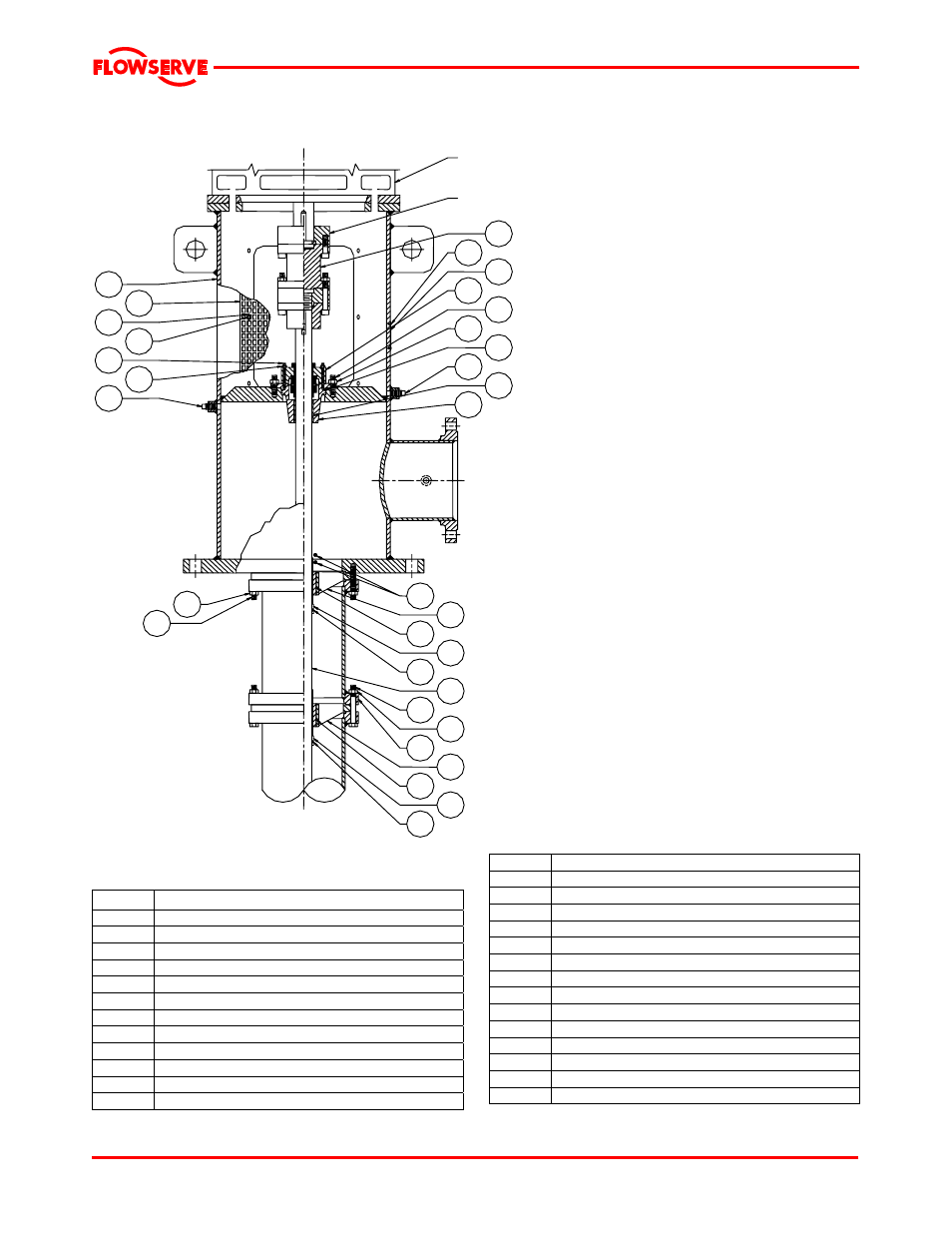

8.1.1 Identificación de partes: cabezal de descarga y montaje de columna - diseño para pozo
húmedo/desagüe - producto lubricado VTP
Núm. ref. 471
(Montaje)
Motor eléctrico
366
14
39
307
101
327
325
12A
366
14
39
307
431
348
117
416
347
355
354
349
424
425
314
327
326
416
327A
326A
417
418
131
304
8.1.1.1 Lista de piezas - cabezal de descarga y
montaje de columna
Ref. nº
Descripción
12A
Parte superior del eje
14
Manga-eje ade línea
39
Cojinete-manga-eje de línea
101 Columna-|tubería-reg
117
Cojinete-manga-casquillo de válvula
131 Guarda-acoplamiento
304 Cabezal-descarga
307 Soporte-cojinete
314 Espaciador-bridado
325 Tornillo-cabeza
hexagonal
326 Birlo-enroscado
326A
Birlo-enroscado
327 Tuerca-hexagonal
327A
Tuerca-hexagonal
347
Anillo O-caja de empaquetamiento
348 Alojamiento-buje estrangulamiento
349 Sello-mecánico
354 Birlo-enroscado
355 Tuerca-hexagonal
366 Opresor
416 Tapón
417 Tornillo-cabeza
hexagonal
418 Arandela
424 Placa-Flowserve
425
Tornillo para placa
431 Anillo-O
471
Ensamble, acoplamiento de motor a bomba
