INSTRUCCIONES PARA EL USARIO VTP ESPANOL 71569295 11-04
Página 56 de 64
®

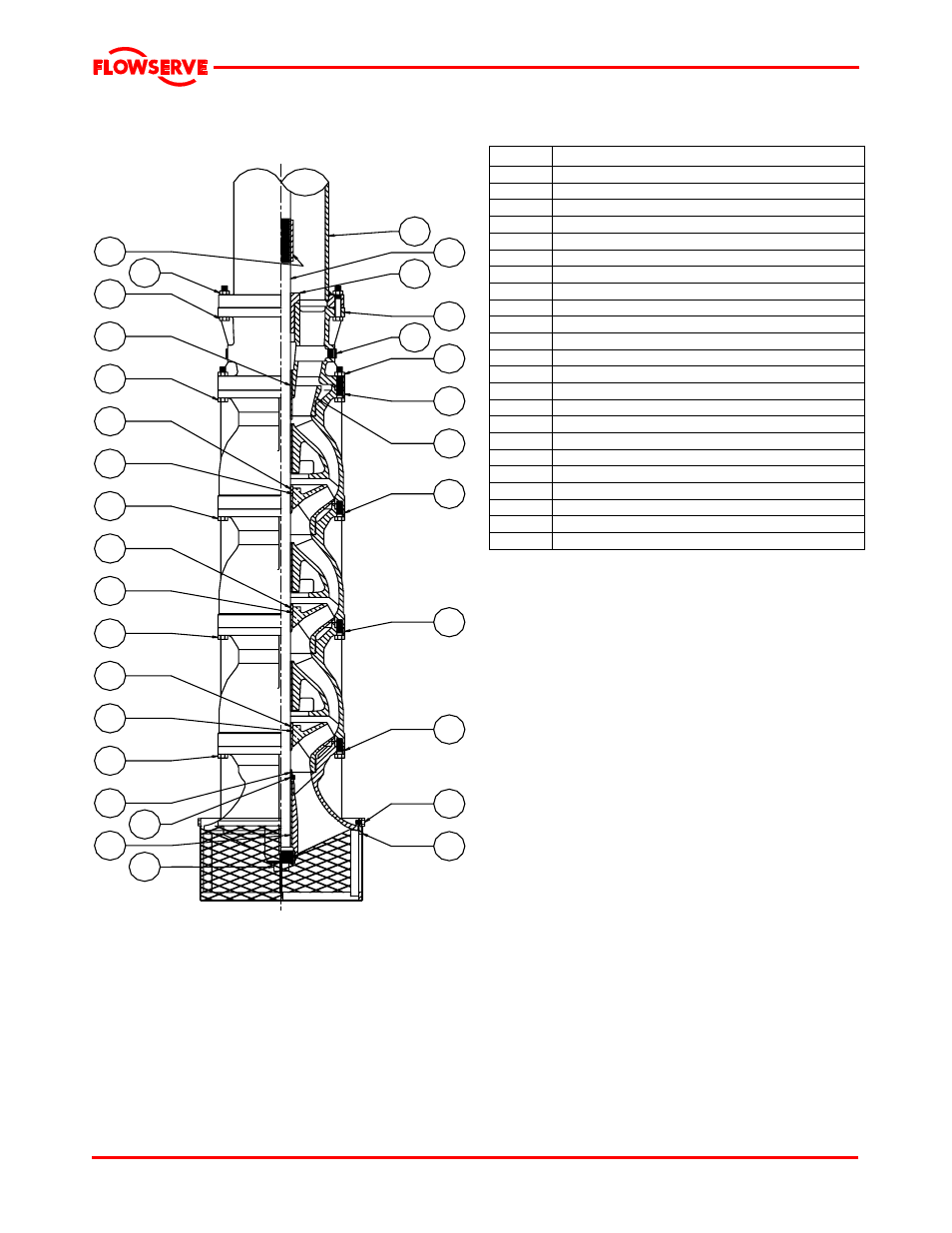

8.1.2 Identificación de partes: ensamble del
cuerpo de tazones - diseño para pozo
húmedo/desagüe - producto lubricado VTP
125
323
328
64
358
2
311
358
2
311
358
2
311
356
321
360
361
70
101
320
6
309
337
357
310
369
310
310
55
422
316
8.1.2.1 Lista de piezas - ensamble del cuerpo de
tazones
Ref. nº Descripción
2 Impulsor
6 Eje-bomba
55 Campana-succión
64 Collar-protector
70 Acoplamiento-eje-enroscado
101 Columna-tubería-reg
125 Tapón
309 Tazón-descarga
310 Tazón
311 Buje de arrastre
316 Colador
320 Cojinete-enroscado-tazón de descarga
321 Cojinete-manga-tazón de descarga
323 Cojinete-manga-campana
328 Opresor
337 Tapón
356 Tornillo-cabeza hexagonal
357 Tuerca-hexagonal
358 Tornillo-cabeza hexagonal
360 Tornillo-cabeza hexagonal
361 Tuerca-hexagonal
369 Anillo-flujo
422 Tornillo-cabeza hexagonal
