El accionador debe rotar en sentido contra
horario CCW (cuando se mira hacia abajo en el
extremo superior del motor). Para cambiar la
dirección de rotación de un motor trifásico,
intercambiar cualquiera de los conductores de dos
líneas. Para cambiar la dirección de rotación de un
motor bifásico, intercambiar los conductores de
cualquier fase.
f) Ver las instrucciones de ajuste del impulsor
(sección 5.3) antes de ensamblar el acoplamiento
bomba-motor.
4.2 Conjuntos de partes
Se pueden abastecer los motores por separado de
las bombas. El instalador es responsable de asegurar
que el motor esté montado a la bomba y alineado
como se detalla en la sección 4.5. La tubería de
columna, el cabezal y el cuerpo de tazones de la
bomba podrían ser provistas por separado o
totalmente ensamblados, dependiendo del tamaño y
del peso de la bomba. Si las partes se envían por
separado, el cliente es responsable de instalar y
alinear la bomba con el accionador de acuerdo a las
instrucciones de instalación provistas por Flowserve.
4.3 Cimentación
Existen muchos métodos para instalar
las bombas en sus cimentaciones. El método
correcto depende del tamaño del conjunto, de su
ubicación y de las limitaciones sobre ruido y
vibración. El incumplimiento de lo indicado con
relación a las cimentaciones e instalación correctas
podrá dar lugar a la avería de la bomba, en cuyo
caso no estará amparada por la garantía.
Los cimientos pueden consistir en material que le
haga de soporte permanente y rígido al cabezal de
descarga y absorba la cohesión esperada que se
pueda encontrar durante el servicio.
Los cimientos de cemento deben tener pernos de
anclaje instalados en camisas que tengan el doble de
diámetro del perno para permitir el alineamiento y para
que tengan orificios en el plato de montaje como se
detalla en la siguiente ilustración.
Cuando se provee un barril de succión como en el
caso del cabezal de descarga de tipo “TF”, el
recipiente de succión debe brindar a la bomba y al
motor soporte permanente y rígido. Se lo debe
montar sobre una base firme.

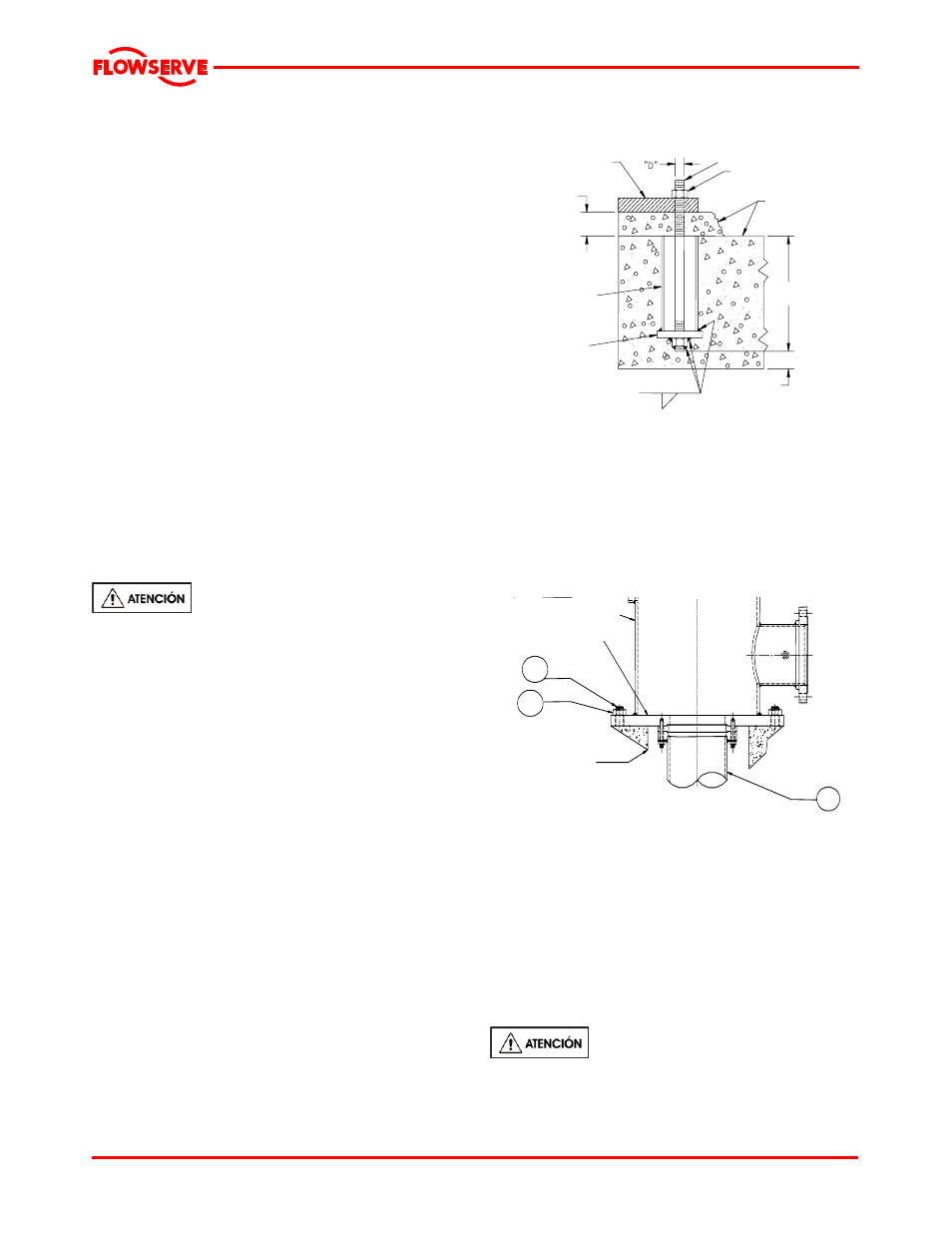

Detalle de un perno de base típico unido con
cemento
Plato de montaje
25 mm (1 in.)
Perno de anclaje
Tuerca
Unión
10 x “D” 2 x diámetro
de la tubería
Plato cuadrado
4 x “D”
6 mm (0.25 in.)
38 mm (1.5 in.) min
4.3.1 Nivelación de bombas montadas sobre la
brida del cabezal de descarga
Algunas bombas para pozos húmedos se instalan
directamente utilizando la brida que viene como parte
integral del cabezal de descarga. Se baja la bomba
al pozo y se alinea con los pernos de anclaje [372].
Ejemplo de un cabezal de descarga típico con
brida de montaje
Cement o
372
373
101
304
Bri da del cabezal
de descarga
Se enlaina la brida de montaje para obtener el nivel
necesario utilizando un nivelador mecánico de
precisión. Se debe nivelar la bomba dentro de los
0.025 mm/0.31 m (0.001 in./ft). Tomar nota de la
fecha para futuras referencias. Las tuercas de los
pernos de anclaje [373] se deben ajustar lo suficiente
como para sostener la bomba en su lugar.
Se coloca la lechada y se deja secar por lo menos de
72 a 80 horas (requiere curado) antes de que se
realice otro tipo de trabajo en la bomba.
Si se utilizan tuercas niveladoras para
nivelar la base, se deben rebajar lo más que se pueda
antes de lechar.
