INSTRUCCIONES PARA EL USARIO VTP ESPANOL 71569295 11-04
Página 12 de 64
®
2.3.4 Izado sólo del ensamble del cuerpo de
tazones.
Fijar la montura del cuerpo de tazones y centrar el
gancho de izado para izar y bajar la montura dentro
del sumidero/ barril de succión.
a) Bajar la montura del cuerpo de tazones hasta
que las extensiones de las grampas queden
sobre la base (utilizar los soportes apropiados).
b) Armar la primera sección de la columnas y bajar
toda la estructura para montar la siguiente
sección de columnas.
c) Continuar armando hasta que esté listo para
montar el cabezal de descarga.
d) Instalar el cabezal de descarga.
e) Ensamblar
el motor.

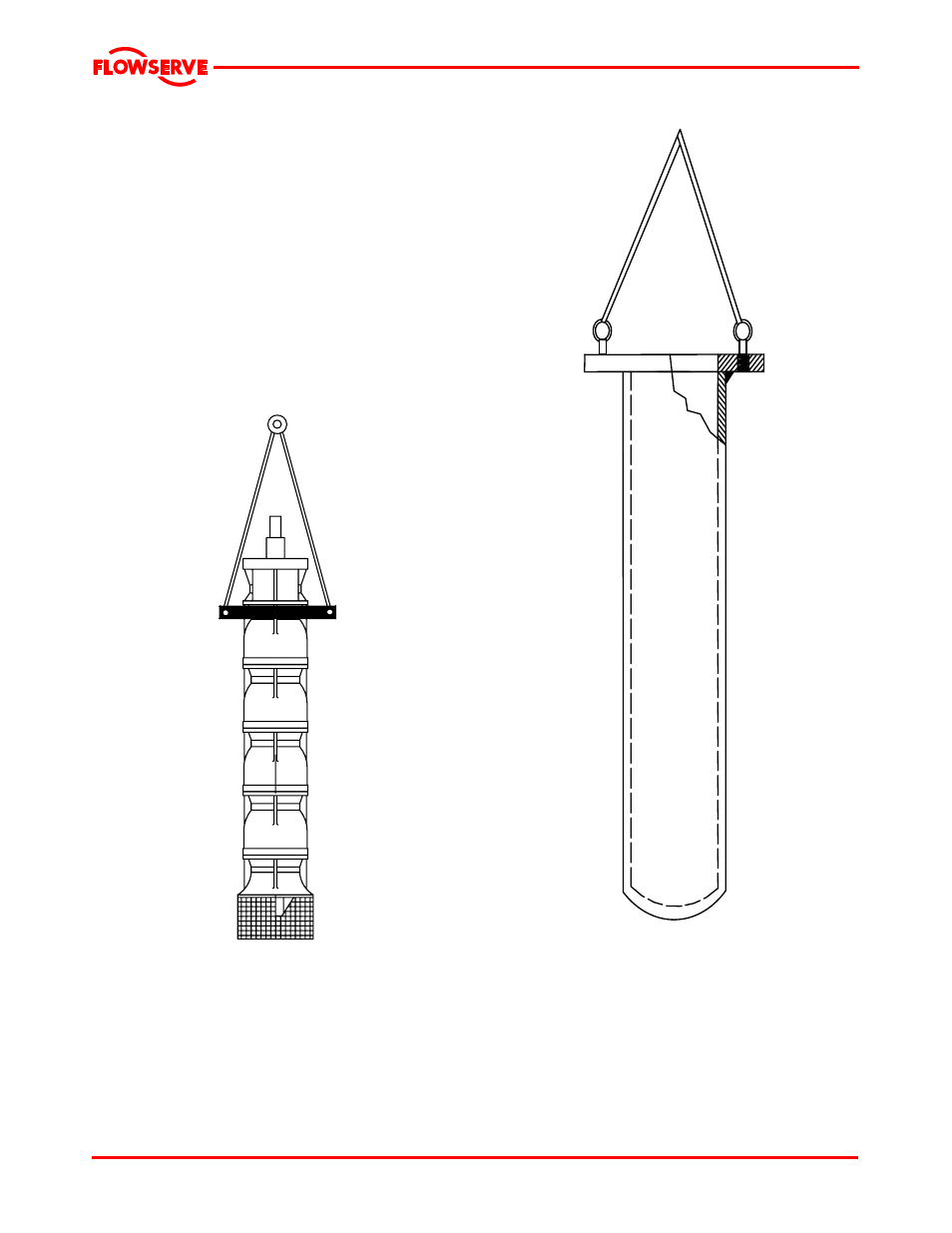

Ejemplo: izado del enamblaje del cpo. de tazones
2.3.5 Izado del barril de succión
El barril de succión (también llamado “lata”) siempre se
envía por separado y se debe instalar primero dentro
del sumidero. Colocar las armellas sobre la brida del
cilindro de succión y añadir las eslingas y los soportes
para poner el cilindro de succión en posición vertical.
Mover el cilindro para la instalación. Brindar apoyo
manual para evitar que el barril de succión se balancee
durante el movimiento.
Ejemplo: izado del cilindro de succión
El c
ili
ndro
de s
ucc
ión “l
ata”
2.3.6 Izado de bombas completamente montadas
Si la bomba está completamente montada, debe
estar correctamente asegurada con soportes por lo
menos en dos lugares antes de que se la pueda izar
de la jaula y moverla al sitio de instalación. Véase
los detalles que se muestran. Se aplican las mismas
reglas cuando se desmonta la bomba de los soportes
y se la mueve a otro sitio.
