8 Subprogramas y repeticiones de partes de programa
TNC 124 97
Repetición de partes de programa
Una repetición de una parte de programa se introduce de manera
semejante a un subprograma. El final de una parte de programa
está identificada por el comando de repetición.
Por consiguiente, no se coloca una label 0.
Visualización del bloque CALL LBL en una repetición de parte de programa
En la pantalla aparece, por ejemplo, CALL LBL 1 REP 10 / 10 .
Los dos números con el trazo oblicuo indican que se trata de una
repetición de parte de programa..
El número delante
delante delante delante delante del trazo oblicuo es el valor introducido de
número de repeticiones.
El número detrás
detrás detrás detrás detrás del trazo oblicuo indica el número de
repeticiones todavía pendientes en la ejecución.

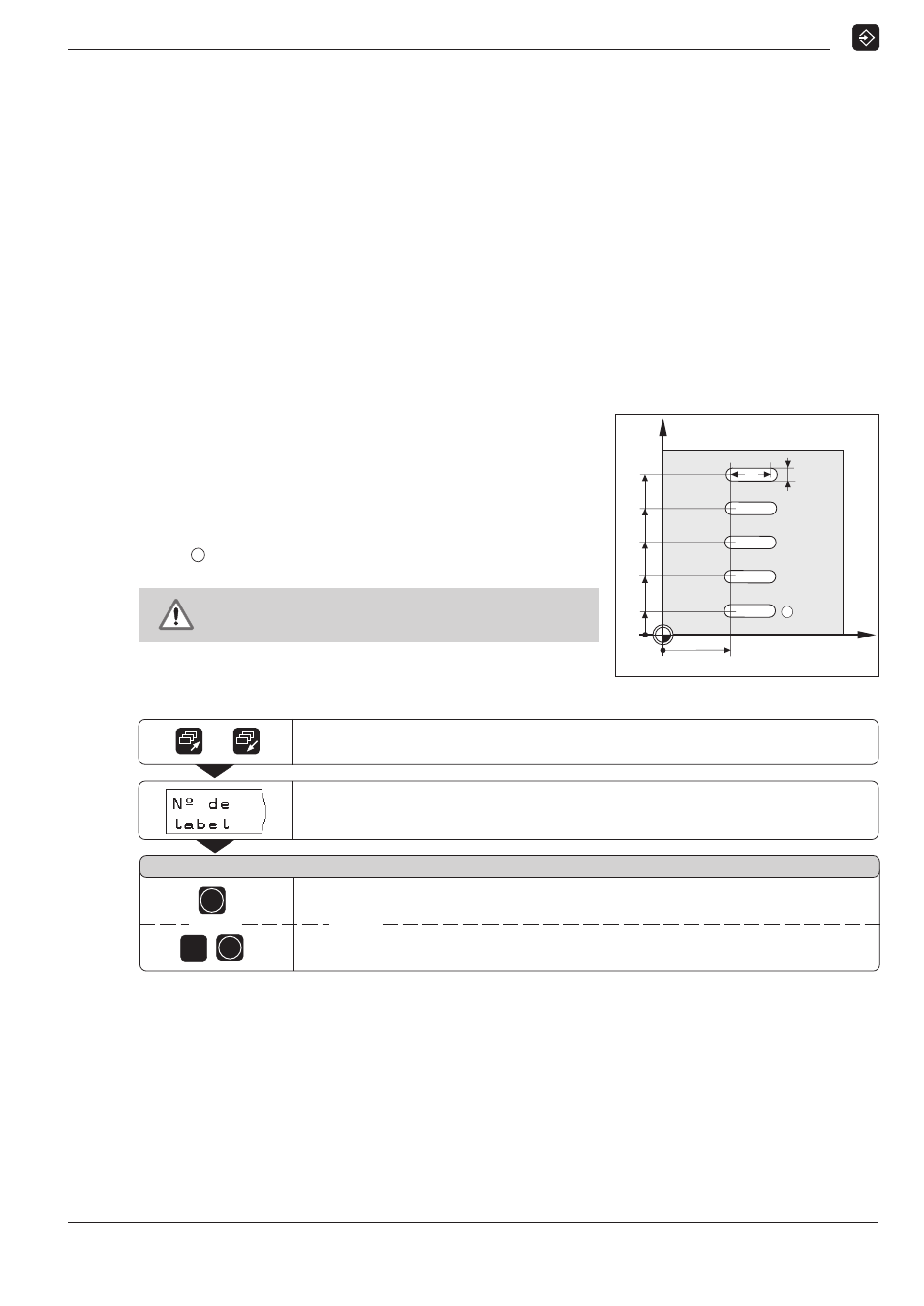

Ejemplo de programa: repetición de parte de programa con ranurado
Longitud de una ranura: 16 mm + diámetro de herramienta
Profundidad de una ranura: – 12 mm
Decalaje incremental del
punto de incisión:
15 mm
Diámetro de ranura: 6 mm (= diámetro de herramienta)
Coordenadas del punto de incisión
ranura
: X = 30 mm Y = 10 mm
Y
X
70
0
0
30
55
10
6
40
25
16
1
¡Para este ejemplo necesita una fresa con dentado recto
que corte por el centro (DIN 844)!
Avanzar a la segunda página de teclas soft.
Definir la marca de programa ( LBL ) para una repetición de parte de programa.
El TNC propone el Número de label libre más bajo.
/
¿Número de label?
ENT
1 ENT
Introducir el Número de label ( 1 ). Confirmar el dato introducido.
En el bloque actual aparece la label definida: LBL 1.
Aceptar el Número de label propuesto.
o o
Ejemplo: definir label para repetición de parte de programa.
Modo de funcionamiento: EDICION DE PROGRAMAS
1
Los bloques de programa de repetición de partes de programa debe
introducirlos a continuación del bloque LBL.
