4 Posicionamiento con entrada manual
54 TNC 124

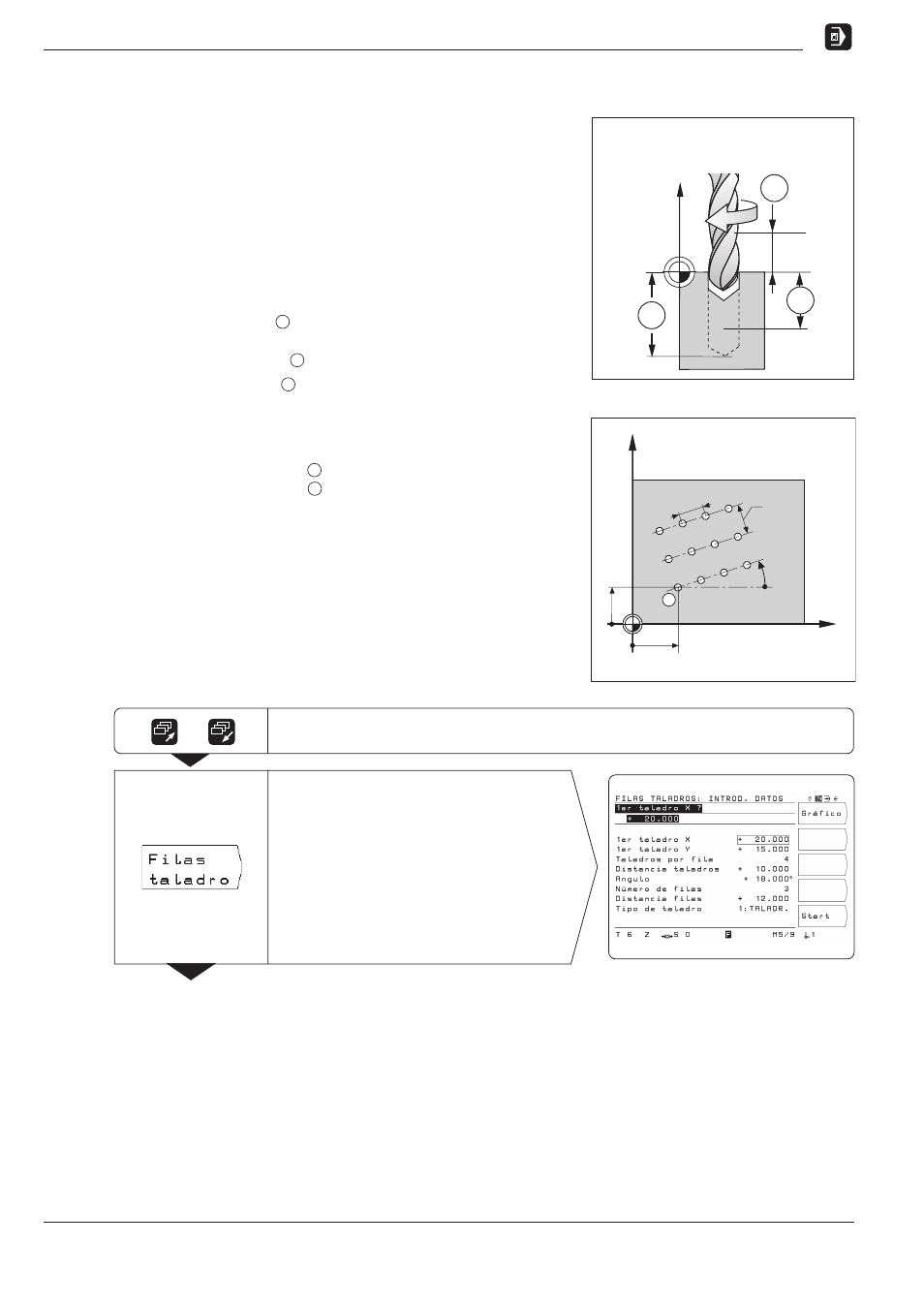

Ejemplo: Introducir y ejecutar hileras de taladros
Los pasos "Introducción de datos de hileras de taladros",
"Visualización de gráficos de hileras de taladros" y "Taladrado" se
describen por separado en este ejemplo.
Datos sobre los taladros
Los datos sobre taladros se introducen por separado en el TNC
(véase página 42 y paágina 43), antes de introducir los datos de
las hileras de taladros.
Altura de seguridad: +50 mm
Distancia de seguridad : 3 mm
Superficie de la pieza: 0 mm
Profundidad de taladrado : – 20 mm
Profundidad de pasada :
5 mm
Tiempo de espera: 0.4 s
Avance: 80 mm/min
Datos de la hilera de taladros
Coordenada X del taladro
: X = 20 mm
Coordenada Y del taladro : Y = 15 mm
Número de taladros por hilera: 4
Separación entre taladros: +10 mm
Angulo entre hilera de taladros
y eje X:
18°
Número de hileras: 3
Separación de las hileras: +12 mm
Hileras de taladros
A
B
C
Z
Y
X
15
20
0
0
1
10
18°
12
1er. Paso: Introducción de datos de hilera de taladros
Modo de funcionamiento: POSICIONAMIENTO CON ENTRADA
MANUAL
Cambiar a la segunda página de teclas soft en el modo
POSICIONAMIENTO CON ENTRADA MANUAL
.
/
Elegir Hileras de taladros.
1
1
A
B
C
