7 Ciclos de taladrado y patrones de taladrado en el programa
TNC 124 85
Y
X
30°
R20
50
50
0
0
Avanzar hasta la tercera página de teclas soft.
/
Elegir Definición de ciclo.
Se desea introducir los datos de Círculo de taladros en un programa.
La página de teclas soft cambia de contenido.
Patrones de taladrado en el programa
Los datos para los patrones de taladrado Círculo de taladros e
Hilera de taladros
(véase capítulol 4) puede escribirlos también
en un programa.
Taladrados en el patrón de taladrados
El TNC mecaniza en las posiciones del patrón de taladrado bien los
taladros o bien las roscas. Los datos del taladro o de la rosca, por
ejemplo, distancia de seguridad y profundidad de taladrado, debe
escribirlos en el programa dentro de un ciclo.
El TNC mecaniza los taladros según el ciclo seleccionado que
aparece en el programa delante del ciclo de patrón de taladrado.
Gráfico de patrón de taladrado
Los patrones de taladrado en el programa pueden representarse
gráficamente.

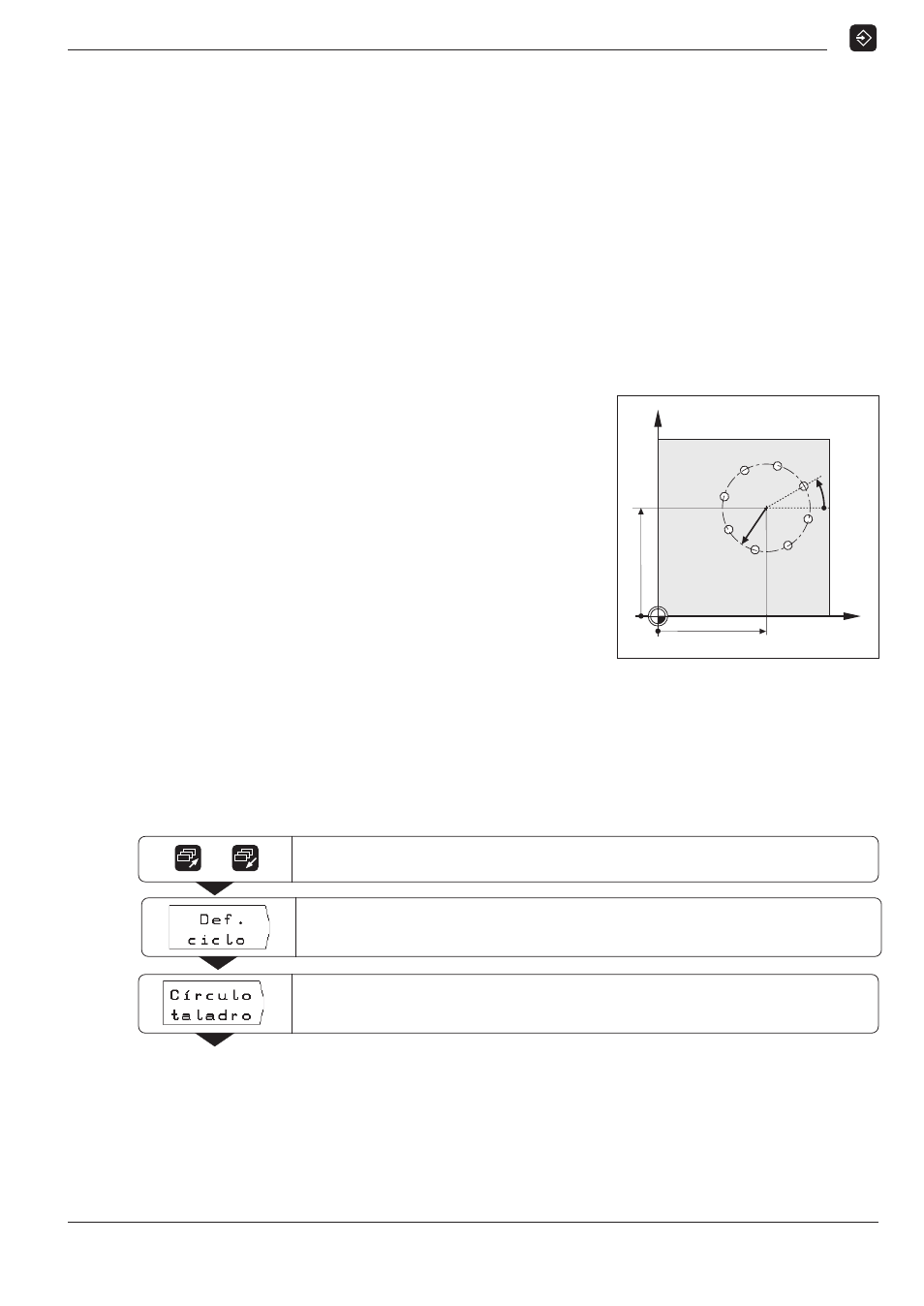

Ejemplo de programa: Ciclo 5.0 Círculo de taladros (completo)
Número de taladros NUM: 8
Coordenadas de centro: CCX = 50 mm
CCY = 50 mm
Radio círculo de taladros RAD : 20 mm
Angulo inicial entre eje X
y primer taladro INI:
30°
Datos sobre los taladros
Encontrará información sobre el ciclo 1.0 Taladrado profundo
a partir de la página 75.
Altura de seguridad ALTURA: + 50 mm
Distancia de seguridad DIST.: 2 mm
Coordenada de la
superficie de la pieza SUPERF.:
0 mm
Profundidad de taladrado PROFUND.: – 15 mm
Profundidad de pasada PROF.PAS.: 5 mm
Tiempo de espera TPO.ESP.: 0.5 s
Avance F : 80 mm/min
Ejemplo: Introducir los datos de círculo de taladros en un programa
Modo de funcionamiento: MEMORIZAR PROGRAMA
