6 Posiciones de pieza en el programa
TNC 124 75
Y
X
Z

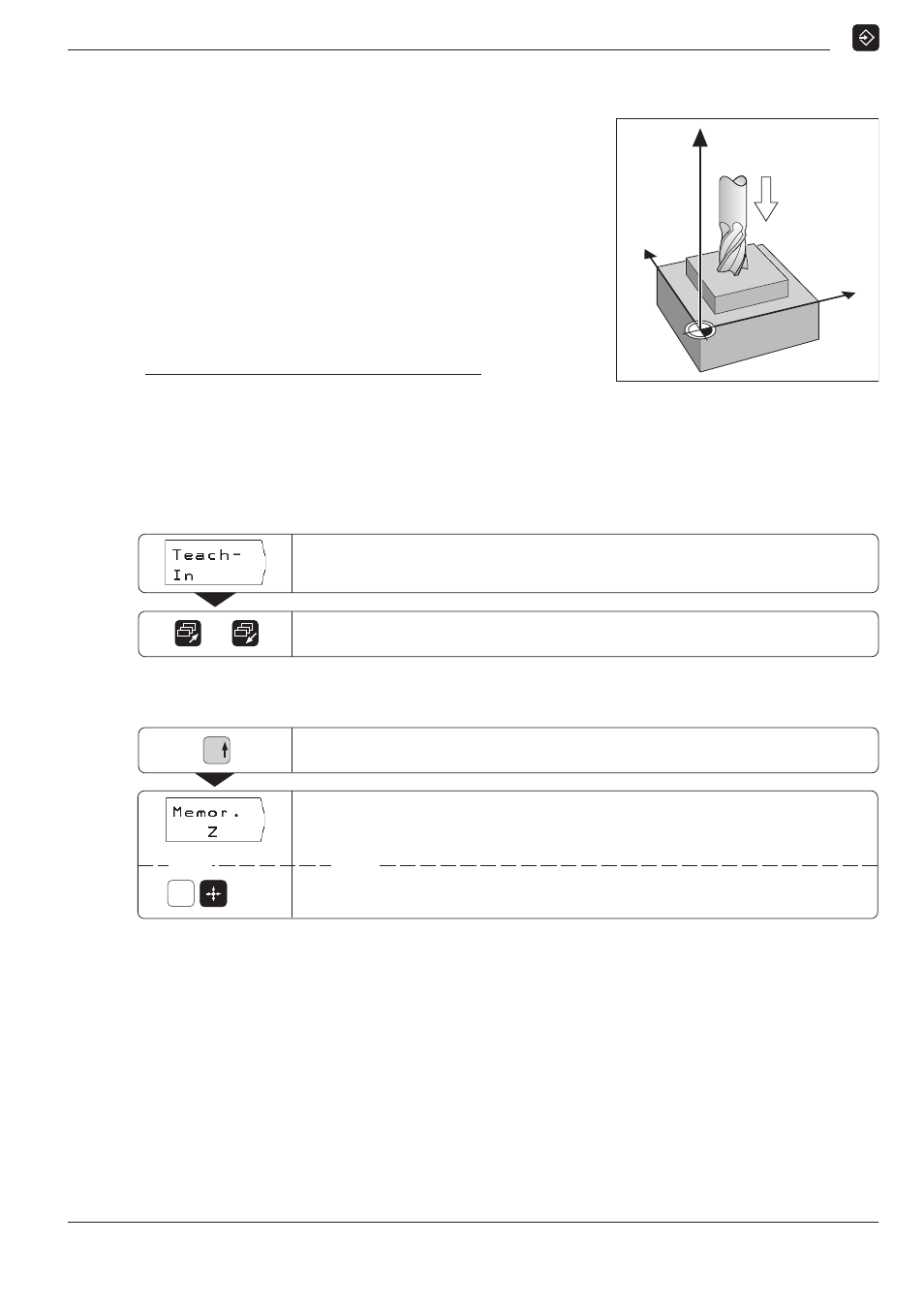

Aceptación de posiciones: modo teach-in (aprendizaje)
Elegir Teach-in.
Avanzar a la segunda página de teclas soft. /
Ejemplo: Traspasar coordenada Z (superficie de pieza) a un programa
Desplazar herramienta hasta que rasque la superficie de la pieza.
Memorizar la posición del eje de herramienta ( Z ) mediante la Softkey
en el TNC
Z–´
Ejemplo de programa: Rascar isleta y traspasar posiciones a programa
En este ejemplo creará un programa que contiene las posiciones
reales de la herramienta.
Si ejecuta el programa con las posiciones reales:
ä Emplee una herramienta de idéntico radio que la utilizada
para rascar las posiciones actuales reales.
ä Si emplea una herramienta distinta, debe introducir todos los
bloques de programa con radio de corrección.
A continuación, como radio de herramienta, para el mecanizado
debe introducir la diferencia entre los radios de ambas
herramientas:
Radio de herramienta de mecanizado
– Radio de herramienta en modo teach-in
= Radio de herramienta a introducir
Elegir corrección de radio
La corrección actual de radio aparece arriba en una zona resaltada
en video inverso en la pantalla. Si desea modificar la corrección de
radio:
ä Pulse la tecla soft Corr. radio.
Modo de funcionamiento: EDICION DE PROGRAMAS
con la tecla "aceptación de valor real " en el volante.
o o
Z
