7
Ciclos de taladrado y patrones de taladrado en el programa
88
TNC 124
Gráficos de taladrado en el programa
Y
X
15
20
0
0
1
10
18°
12
1
1
Avanzar hasta la tercera página de teclas soft..
/
Elegir Definición de ciclo.
Se desea introducir en un programa los datos de Hilera de taladros.

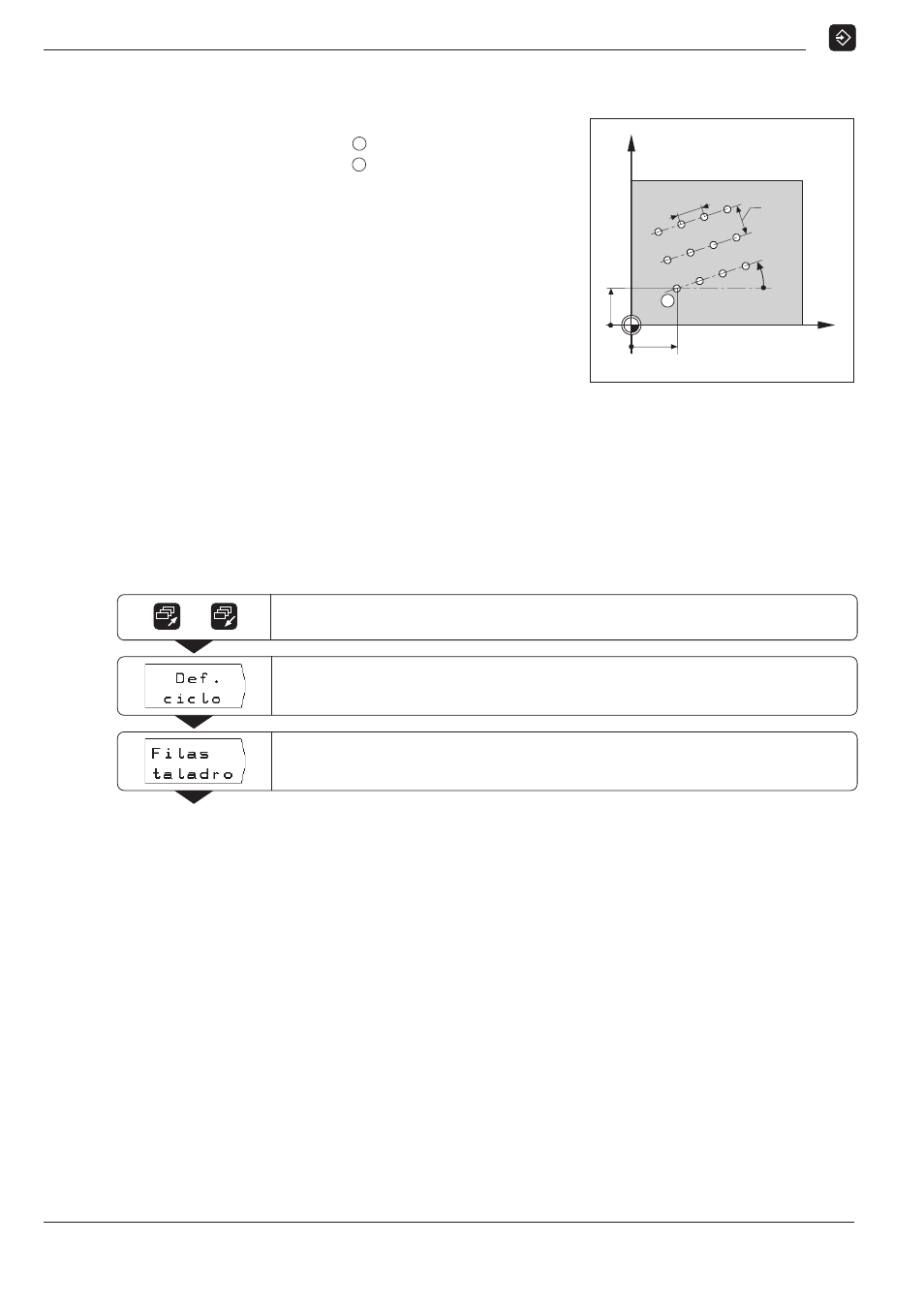

Ejemplo de programa: Ciclo 7.0 Hilera de taladros
Coordenada X del primer taladro :
POSX
= 20 mm
Coordenada Y del primer taladro :
POSY
= 15 mm
Número de taladros por hilera NUMA:
4
Separación entre taladros DISTA:
10 mm
Angulo entre
hilera de taladros y eje X ANG.:
18°
Número de hileras N.HIL.:
3
Separación de las hileras DISTH:
12 mm
Datos sobre los taladros
Encontrará información sobre el ciclo 1.0 Taladrado profundo
a partir de la página 75.
Altura de seguridad ALTURA:
+ 50 mm
Distancia de seguridad DIST.:
2 mm
Coordenadas de la
superficie de la pieza SUPERF.:
0 mm
Profundidad de taladrado PROFUND.:
– 15 mm
Profundidad de pasada PROF.PAS.:
5 mm
Tiempo de espera TPO.ESP.:
0.5 s
Avance F :
80 mm/min
Ejemplo: Introducción de los datos de hilera de taladros en un programa.
Modo de funcionamiento: EDICION DE PROGRAMAS
