7 Ciclos de taladrado y patrones de taladrado en el programa
92 TNC 124
Modo de funcionamiento:
MEMORIZACION/ EDICION DE PROGRAMAS

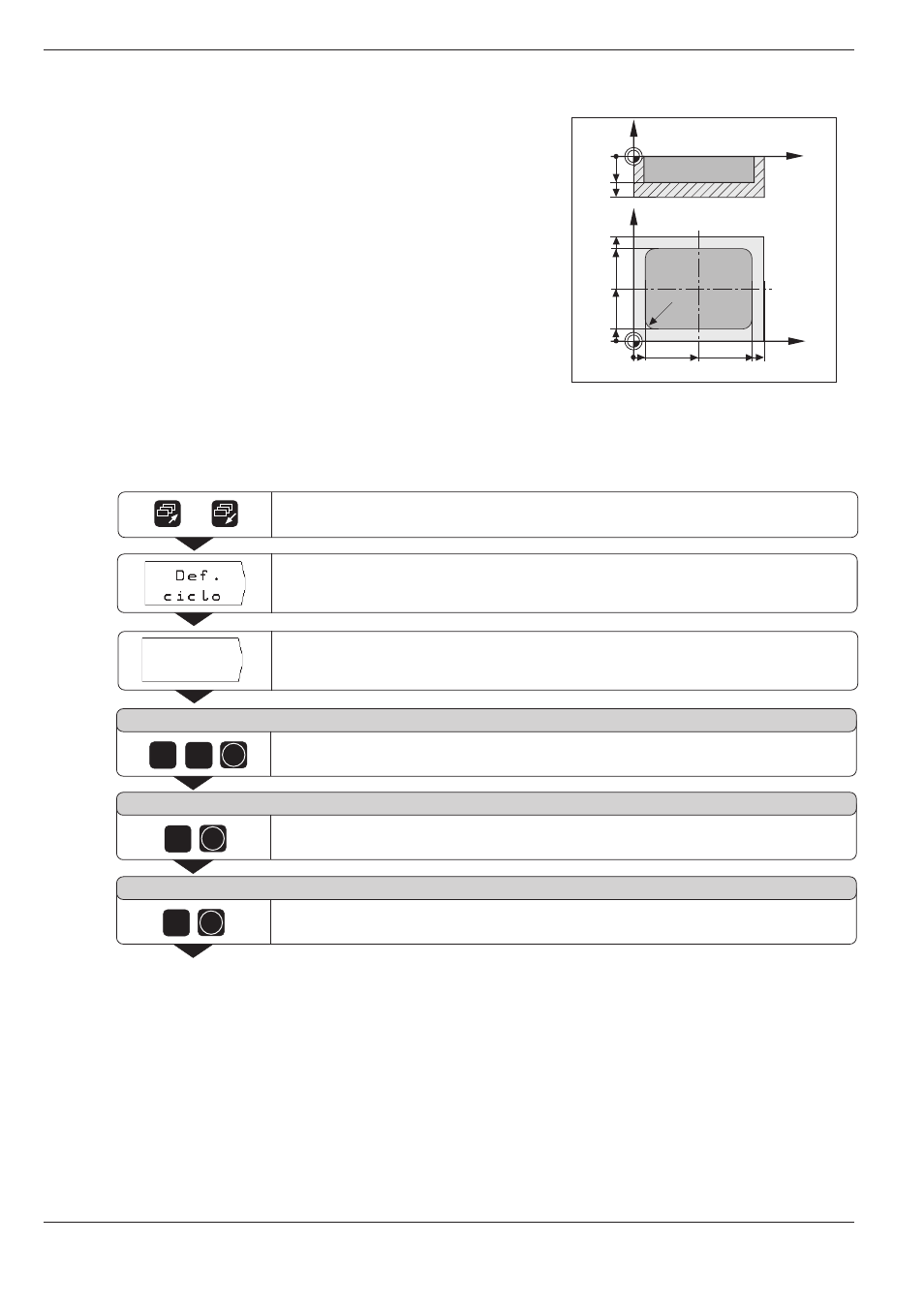

Ejemplo: ciclo 4.0 Introducir CAJERA RECTANGULAR en un
programa
Avanzar a la tercera página de teclas soft.
/
Ciclo 4.0 Introducir CAJERA RECTANGULAR en un programa.
¿ D I S T A N C I A D E S E G U R I D A D ?
Introducir distancia de seguridad ( DIST = 2 mm ).
Confirmar dato introducido.
¿ A L T U R A S E G U R A ?
Introducir altura segura ( ALTURA = 80 mm).
Confirmar dato introducido.
8
ENT 0
¿ S U P E R F I C I E D E L A P I E Z A ?
Introducir coordenada de la superficie de la pieza ( SUPERF = 0 mm).
Confirmar dato introducido.
ENT
0
Elegir definición de ciclo.
ENT 2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
•
•
•
Ejemplo: Ciclo 4.0 CAJERA RECTANGULAR
Altura segura: +80 mm
Distancia de seguridad: 2 mm
Superficie de la pieza: +0 mm
Profundidad de fresado: - 20 mm
Profundidad de paso: 7 mm
Avance de profundización: 80 mm/min
Centro de la cajera X: 50 mm
Centro de la cajera Y: 40 mm
Longitud lateral X: 80 mm
Longitud lateral Y: 60 mm
Avance de mecanizado: 100 mm/min
Dirección: 0: GLEICH
Distancia de acabado: 0.5 mm
Fresar
Cajera
