4 Posicionamiento con entrada manual
52 TNC 124

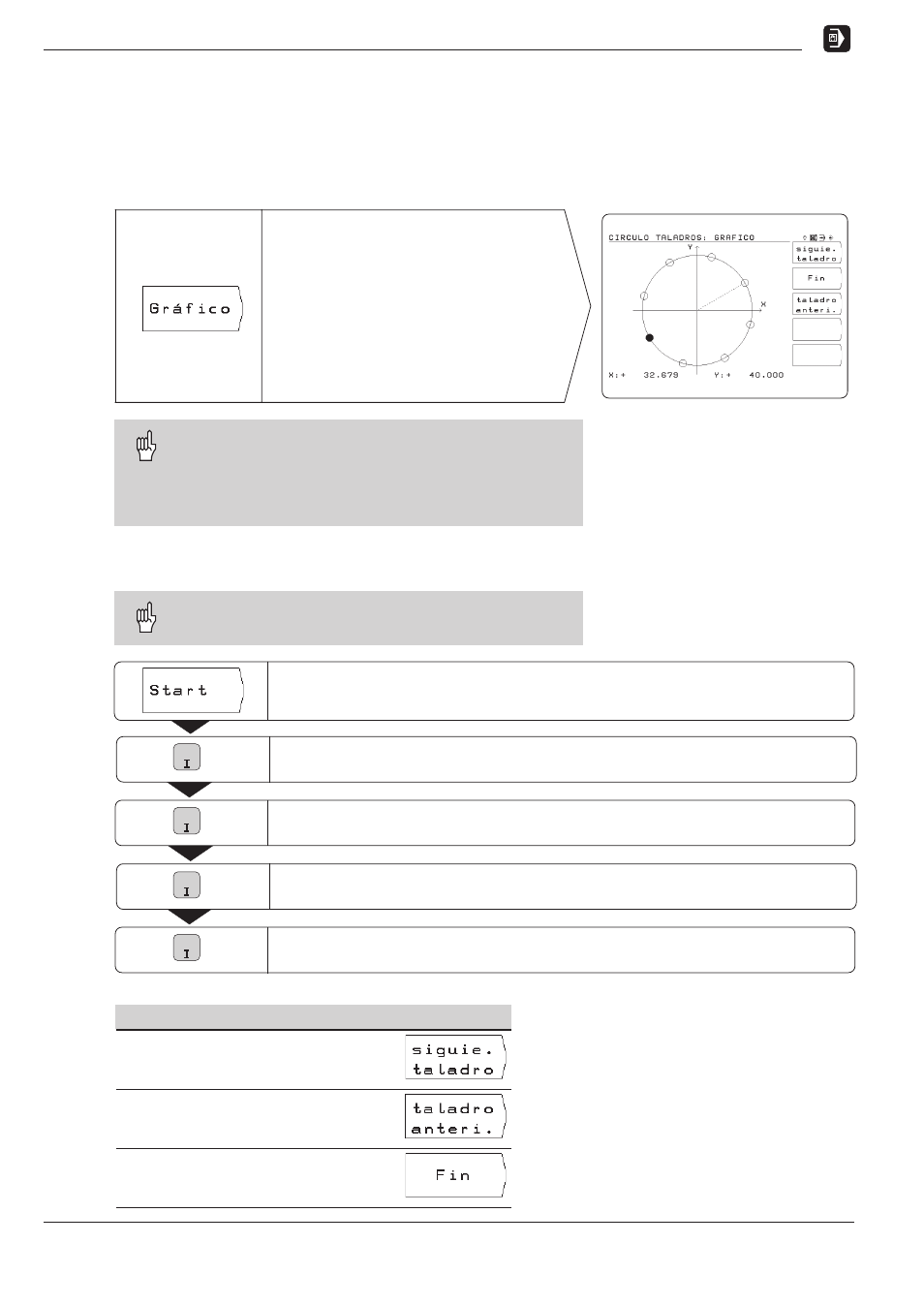

2º Paso: Visualizar gráfico de círculo de taladros
Con el gráfico de círculo de taladros pueden verificarse los datos
de círculo de taladros introducidos.
El gráfico representa el taladro actual como círculo rellenado.
El TNC representa el círculo de
taladros como gráfico en la pantalla;
aquí un círculo completo de 8 taladros,
con el primer taladro a 30°.
Las coordenadas del taladro están
en la pantalla.
Círculo de taladros
El sentido de giro del gráfico de círculo de taladros se
controla mediante un parámetro de usuario
(véase capítulo 12).
El TNC refleja el gráfico del patrón de taladrado (véase
capítulo 12).
3er. Paso: Taladrado
¡Antes del taladrado compruebe los datos introducidos en el ciclo
de taladrado!
El sentido de giro del círculo de taladros se controla
mediante un parámetro de usuario (véase Capítulo 12).
Funciones en el taladrado y para el gráfico
Función Softkey
Siguiente taladro
Retorno al taladro anterior
Terminar gráfico / taladrado
Taladrar el siguiente taladro y todos los taladros restantes.
Taladrar. El TNC ejecuta el taladro como se ha definido la última vez en
Taladrado profundo
(o Roscado con macho).
Preposicionar el segundo eje de coordenadas.
Comenzar círculo de taladros.
Preposicionar el primer eje de coordenadas.
