2 Modo de trabajo con el TNC 124 – Primeros pasos
TNC 124 19

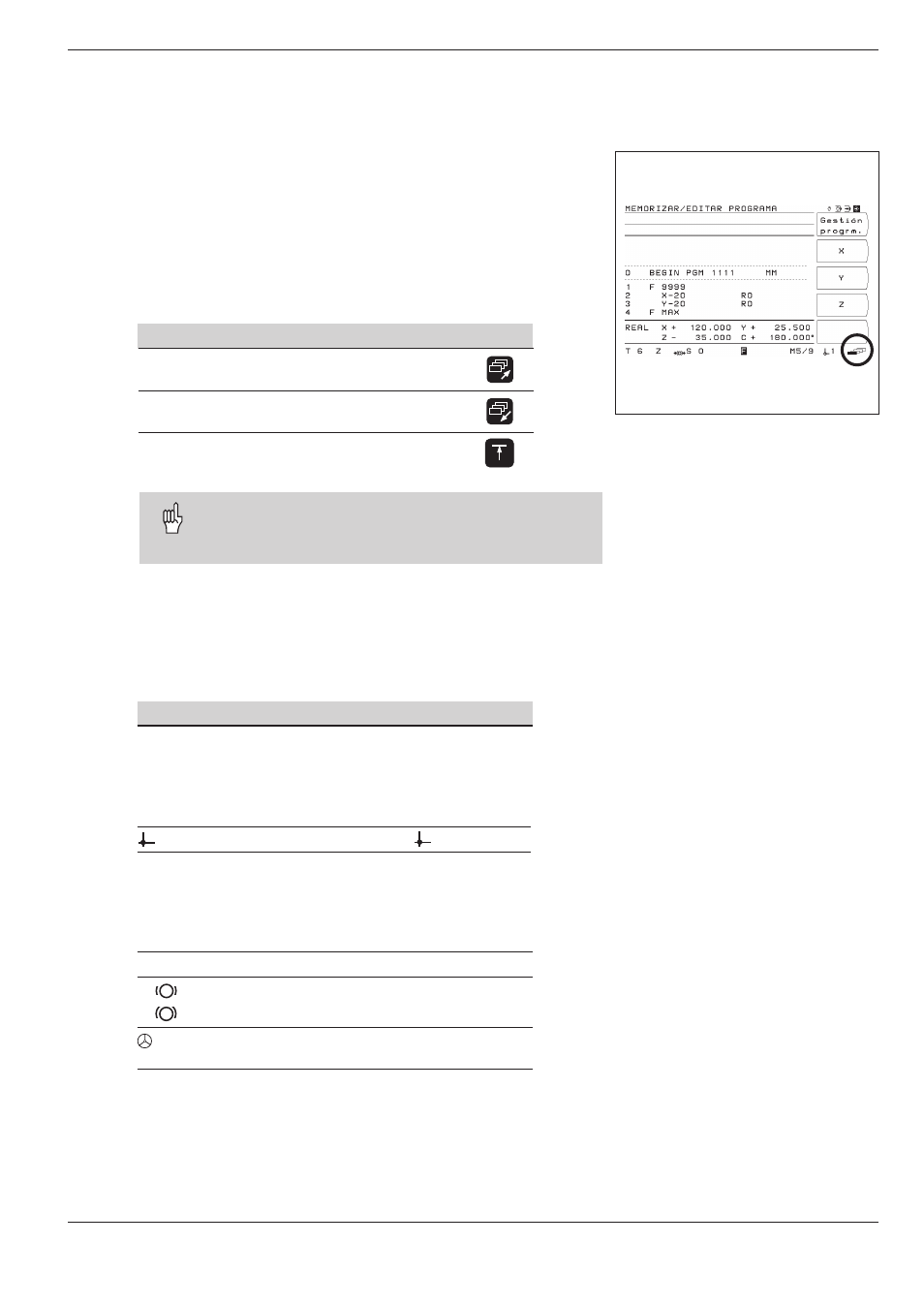

Fig. 2.1: El símbolo de página de teclas soft
que aparece en la parte inferior
derecha de la pantalla; se visualiza la
página de teclas soft
Símbolos en el monitor TNC
El TNC le informa mediante símbolos permanentemente de su
estado de funcionamiento. Estos símbolos aparecen en la pantalla
• junto a la designación del eje de coordenadas o
• en la línea de estado en la parte inferior de la pantalla..
Símbolo Función/significado
T ... Herramienta, p.e. T 1
S ... *) Velocidad de giro del cabezal, p.e. S 1000 [r.p.m.]
F ... *) Avance, p.e. F 200 [mm/min]
M ... Función auxiliar, p.e. M 3
Punto de referencia p.e.: 1
IST El TNC visualiza valores reales
SOLL El TNC visualiza valores nominales
REF El TNC visualiza la posición de referencia
SCHPF El TNC visualiza el error de arrastre
Control activo
Freno de cabezal activo
Freno de cabezal no activo
El eje puede desplazarse con el
volante electrónico
* ) Si el símbolo F o S aparece resaltado, quiere decir que falta
el permiso o validación del PLC para el avance o el cabezal.
El TNC muestra las teclas soft con las principales
funciones de un modo de funcionamiento siempre que
pulse la tecla de modo de funcionamiento.
Selección de funciones de teclas soft
Las funciones de las teclas soft aparecen en una o varias páginas
de teclas soft. El TNC indica el número de páginas mediante un
símbolo que aparece en la parte inferior derecha de la pantalla
Si no aparece ningún símbolo en esta zona quiere decir que todas
las funciones seleccionables están en la página de teclas soft
visualizadas. La página de teclas soft actual se representa en el
símbolo mediante un rectángulo rellenado.
Sinóptico de funciones
Función Tecla
Avance entre distintas páginas de teclas soft:
hacia adelante
Avance entre distintas páginas de teclas soft:
hacia atrás
Retorno a un nivel de teclas soft anterior
→ →
→ →
∗
...
