7 Ciclos de taladrado y patrones de taladrado en el programa
TNC 124 91
El TNC facilita el desbaste de las cajeras rectangulares. Introduzca
sólo las medidas de la cajera rectangular , y el TNC calcula las
trayectorias de desbaste.
Ejecución de ciclo

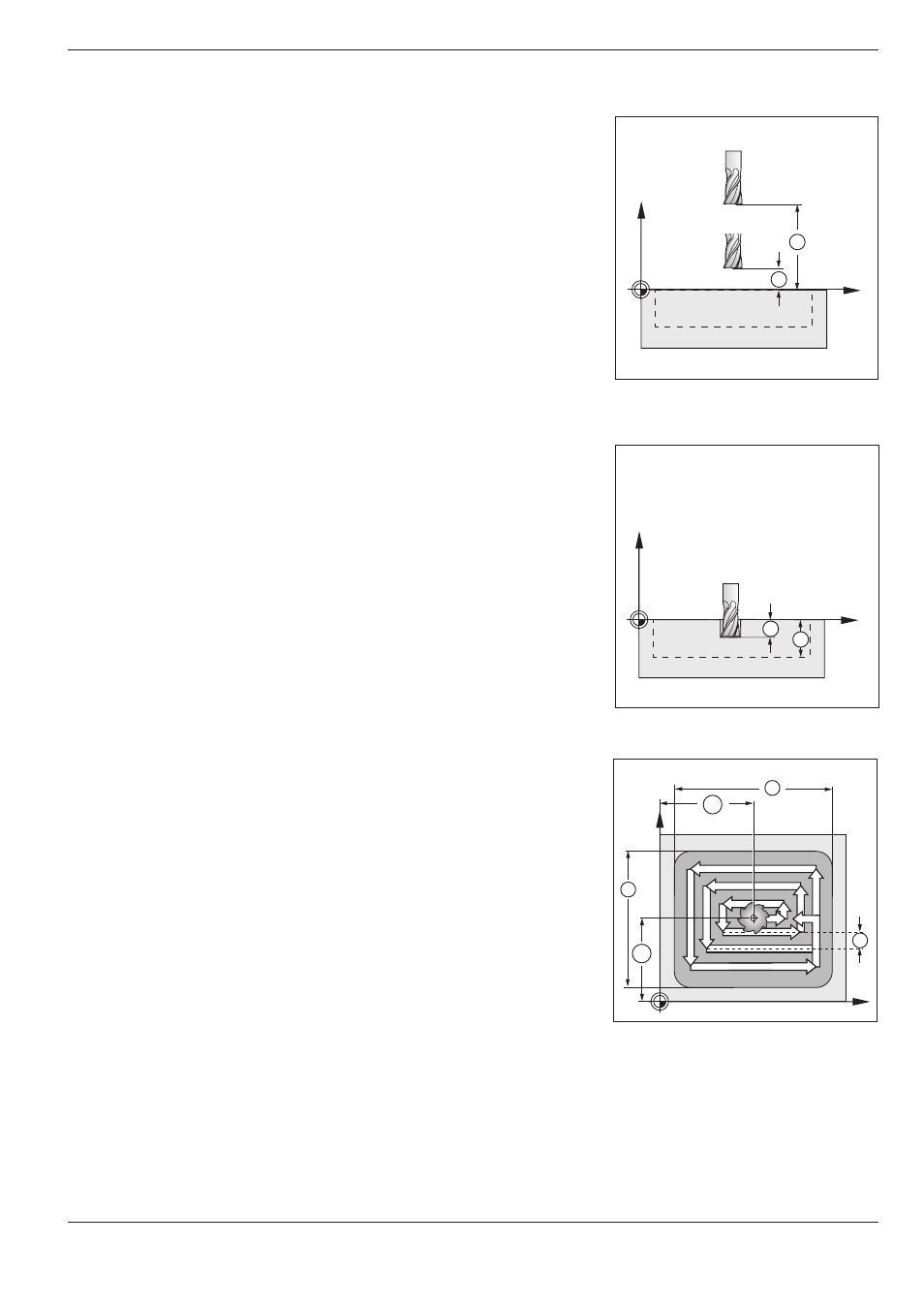

La ejecución de ciclo está representada en las figuras 7.6, 7.7 y
7.8.
I:
El TNC posiciona la herramienta del eje de herramienta sobre la
altura segura H , a continuación en el plano de mecanizado sobre
el centro de la cajera y en el eje de herramienta sobre la distancia
de
seguridad A .
II:
El TNC taladra con el avance de profundización hasta la primera
profundidad de paso C .
III:
A continuación, con el avance de mecanizado, el TNC desbasta la
cajera según la trayectoria representada en la figura
(la figura 7.8
muestra el fresado sincronizado).
Fresar cajera rectangular en el programa
IV:
El paso y el desbaste se repite, hasta conseguir la profundidad
introducida B . Al final el TNC retorna la herramienta al centro de la
cajera en la altura segura H .
Introducir en el ciclo 4.0 CAJERA RECTANGULAR
• Altura segura - ALTURA H
Posición absoluta, en la cual el TNC puede desplazar la
herramienta en el plano de mecanizado sin peligro de
colisión.
• Distancia de seguridad - DISTAN A
El TNC desplaza la herramienta de la altura segura a la
distancia de seguridad en avance rápido.
• Superficie de la pieza - SUPERF
Coordenada absoluta de la superficie de la pieza.
• Profundidad de fresado - PROFUND B
Distancia entre la superficie de la pieza y la base de la cajera.
• Profundidad de paso - PROF PAS C
Medida según la cual el TNC avanza la herramienta.
• Avance de profundización - F
Velocidad de desplazamiento de la herramienta al profundizar en
mm/min.
• Centro de la cajera X - POSX MX
Centro de la cajera en el eje principal del plano de mecanizado.
• Centro de la cajera Y - POSY MY
Centro de la cajera en el eje secundario del plano de
mecanizado.
• Longitud lateral X - LONG X X
Longitud de la cajera en dirección al eje principal.
• Longitud lateral Y - LONG Y Y
Longitud de la cajera en dirección al eje secundario.
• Avance de mecanizado - F
Velocidad de desplazamiento de la herramienta en el plano de
mecanizado en (mm/min).
• Dirección DIRECC
Valor de introducción 0: fresar sincronizado (figura 7.8: sentido
horario)
Valor de introducción 1: fresar en contramarcha (sentido
antihorario)
• Distancia de acabado - DIST
Distancia de acabado en el plano de mecanizado.
I
Z
A
H
X
II
Z
C
B
X
III
MY
R
Y
X
MX
Y
X
