1 Fundamentos sobre los datos de posición
TNC 124 15
Y
X
+45°
+180°
–180°
–270°
Datos angulares
Para datos angulares se han definido los siguientes ejes de
referencia:
Plano Eje de referencia de ángulos
X / Y + X
Y / Z + Y
Z / X + Z
Signo de sentido de giro
El sentido de giro positivo es el sentido antihorario con el
plano de mecanizado visto en la dirección del eje negativo
de la herramienta (véase Fig. 1.11).
Ejemplo: Ejemplo en el plano de mecanizado X / Y
Angulo Equivale a ...
+ 45° ... la mediana de ángulos entre +X e +Y
± 180° ... al eje X negativo
– 270° ... al eje Y positivo

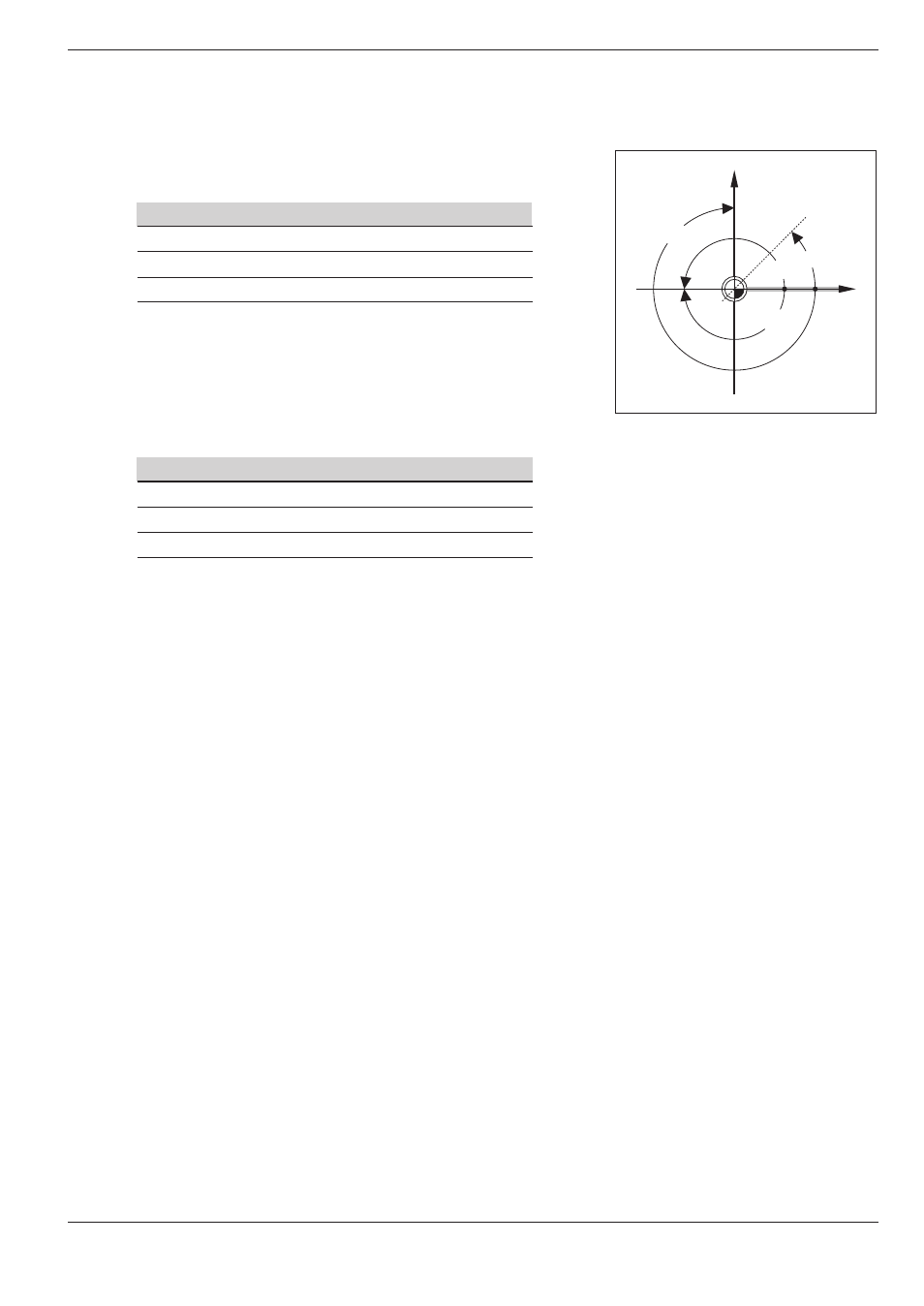

Fig. 1.11: Angulos y el eje de referencia de
ángulos, p.e., en el plano X/Y
