3 Modo manual y ajuste
TNC 124 35
Funciones de palpación para definición del punto de referencia
Y
X
2
1
Z
M
X?
Avanzar a la segunda página de teclas soft.
Elegir Línea media.
Elegir el eje para el cual se define la coordenada: Eje X.
/
Desplazar la herramienta hacia la arista de la pieza 1 .
Guardar la posición de la arista de la pieza.
Memorizar la posición de la arista de la pieza.
La indicación está congelada;
debajo del eje seleccionado aparece la separación de ambas aristas.
Continuar desplazando la herramienta de la arista de la pieza.
ENT
5
Introducir la coordenada ( X = 5 mm )
y
aceptar la coordenada como línea de referencia para la línea media.
Desplazar la herramienta hacia la arista de la pieza .
P a l p a r 1ª a r i s t a s e g ú n X
P a l p a r 2ª a r i s t a s e g ú n X
I n t r o d u c i r v a l o r p a r a X
+ 0
2

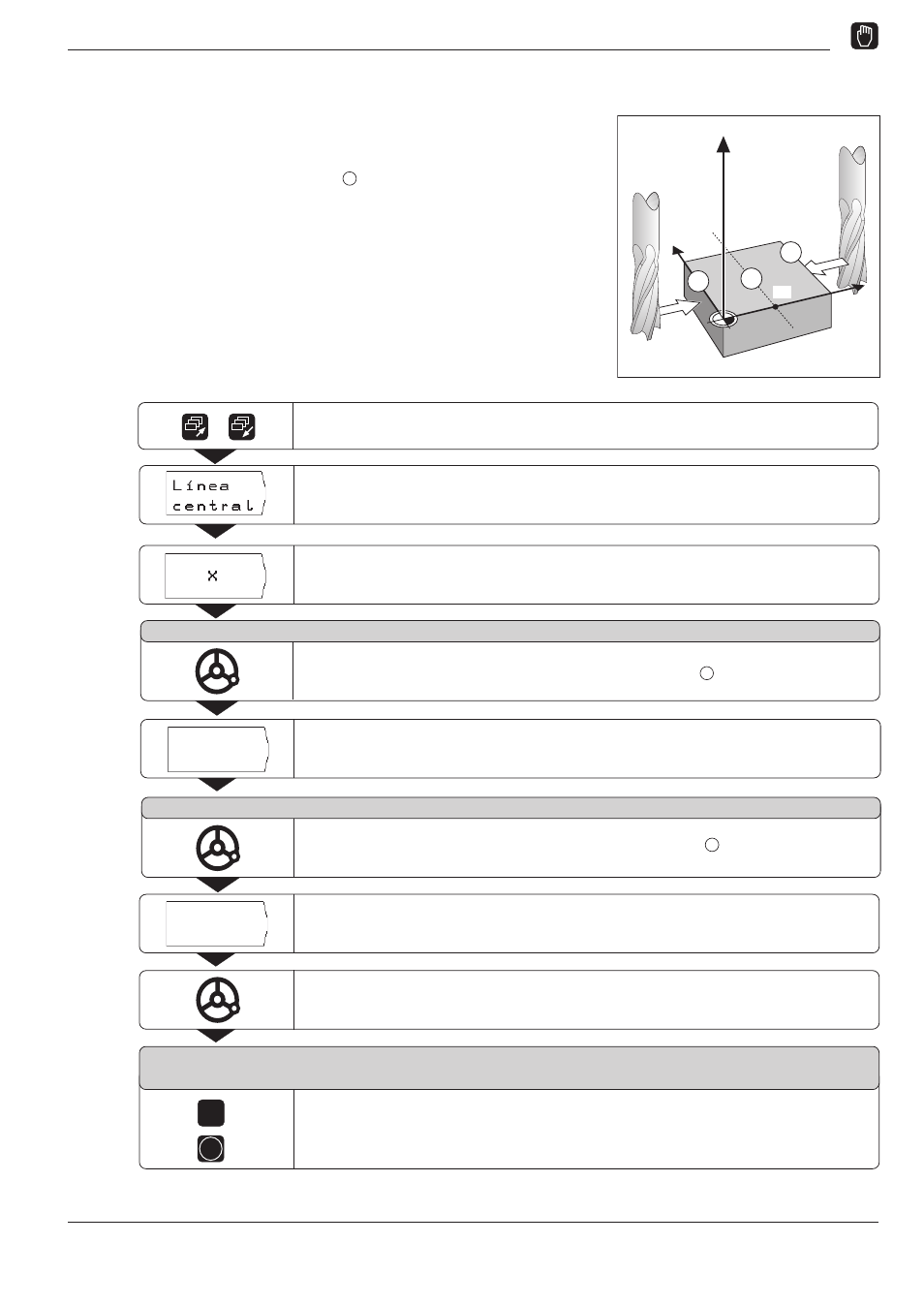

Ejemplo: Definir la línea media entre dos aristas de pieza como
línea de referencia
La posición de la línea central se determina palpando las aristas
À y Á .
La línea media está situado paralelo al eje Y.
Coordenada deseada
de la línea media:
X = 5 mm
Modo de funcionamiento: FUNCIONAMIENTO MANUAL /
VOLANTE ELECTRONICO / INCREMENTO PASO A PASO
M
Memor.
Memor.
