3 Modo manual y ajuste
36 TNC 124

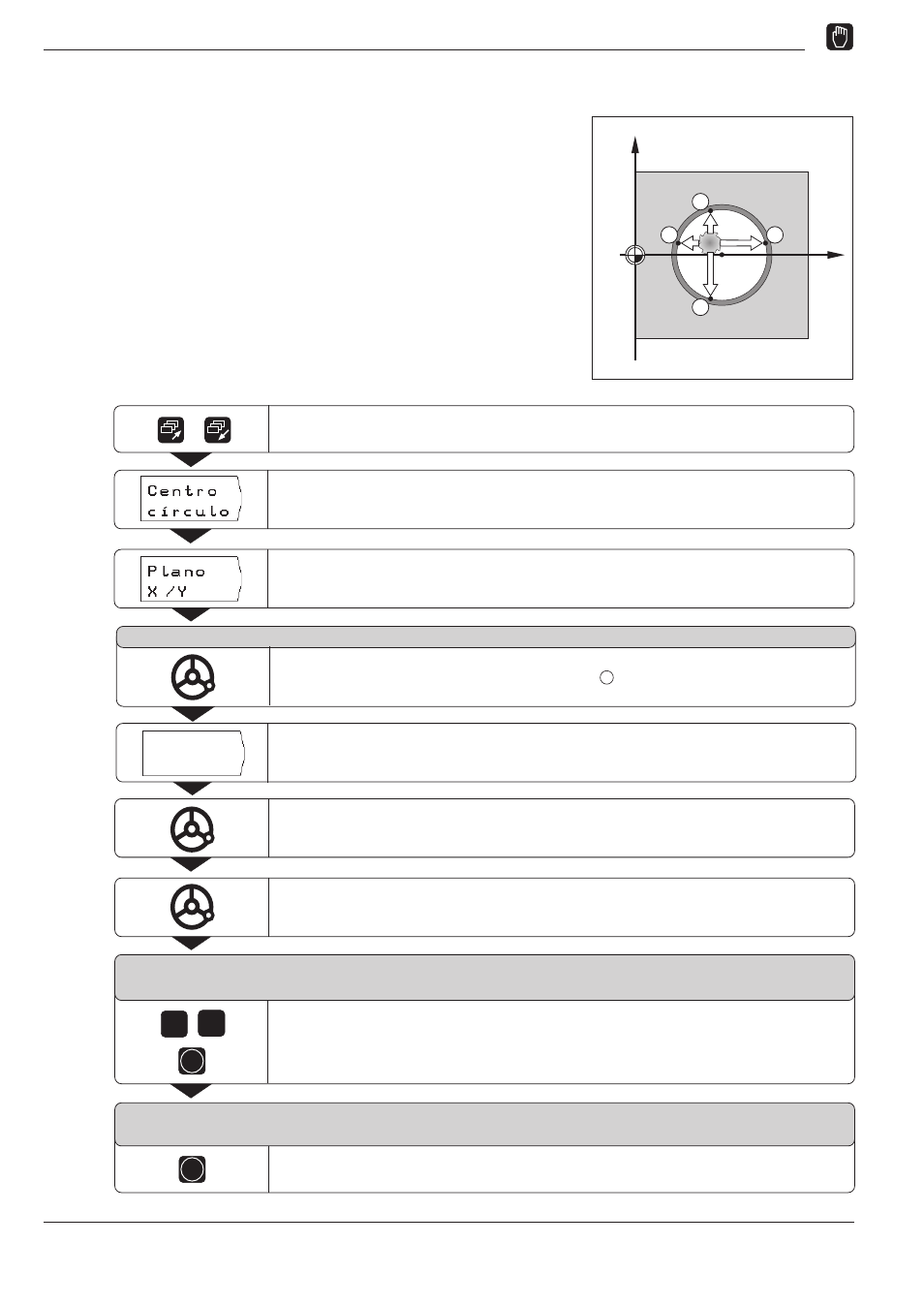

Ejemplo: Rascar la pared interior de un taladro
y definir el centro del taladro como punto de referencia
Plano principal: Plano X / Y
Eje de herramienta: Z
Coordenada X del
centro de círculo:
X = 50 mm
Coordenada Y del
centro de círculo:
Y = 0 mm
Y
X
0
1
2
3 4
X?
Funciones de palpación para definición del punto de referencia
Avanzar a segunda página de teclas soft.
Elegir Centro de círculo.
Elegir el plano que contiene el círculo (plano principal): Plano X / Y.
P a l p a r 1er. p u n t o d e X / Y
/
Desplazar la herramienta al primer punto en la pared interior del taladro.
Memorizar posición en la pared interior del taladro.
Continuar desplazando la herramienta de la pared interior del taladro.
Rascar otros tres puntos del taladro, siguiendo las peticiones de actuación de
la pantalla. Memorizar las posiciones con Anotar.
0 5
ENT
Introducir la primera coordenada ( X = 50 mm )
y
aceptar la coordenada como punto de referencia del centro de círculo.
ENT
Aceptar directamente el valor predefinido del TNC: Y = 0 mm.
I n t r o d u c i r X c e n t r o
X = 0
I n t r o d u c i r Y c e n t r o
Y = 0
1
Modo de funcionamiento: FUNCIONAMIENTO MANUAL /
VOLANTE ELECTRONICO / INCREMENTO PASO A PASO
Memor.
