3 Modo manual y ajuste
TNC 124 25
Desplazamiento de los ejes de la máquina
En el panel de control del TNC se encuentran seis teclas de
dirección. Las teclas para los ejes X y Z están marcadas con el
signo '.
Esto significa, que la dirección de desplazamiento indicada
en la tecla representa un movimiento de la mesa de la máquina.
Desplazamiento con las teclas de dirección
Con una tecla de dirección está eligiendo simultáneamente
• el eje de coordenadas, por ejemplo X
• el sentido de desplazamiento, por ejemplo, negativo: X–
En máquinas con accionamiento central, los ejes de la
máquina pueden desplazarse únicamente uno por uno.
Si desplaza los ejes de la máquina con la tecla de dirección, el
TNC detiene automáticamente los ejes tan pronto como suelte
las teclas de dirección.
Desplazamiento continuo de los ejes de la máquina
Puede desplazar los ejes de la máquina también de forma
continua:
En tal caso, el TNC continúa desplazando los ejes también
después de soltar las teclas de dirección.
Los ejes de la máquina se detienen pulsando una tecla (véase el
ejemplo 2 más adelante en esta misma página).
Desplazamiento con avance rápido
Si desea desplazarse con avance rápido:
ä Pulse la tecla de avance rápido a la vez que la tecla de
dirección.
Ejemplo: Desplazamiento de la máquina con la tecla de dirección
en la dirección Z+ (retirada de herramienta)
Y–
Y+
X–
´
X+
´
Z+
´
Z–´
Y
X
Z
Ejemplo 1: Desplazamiento de los ejes de la máquina
Modo de funcionamiento: MODO MANUAL
Arrancar eje: Pulsar simultáneamente la tecla de dirección, por ejemplo,
para dirección Z positiva ( Z+ ) y tecla NC-
I .
Parar el eje.
NC
NC
0
Z+
´

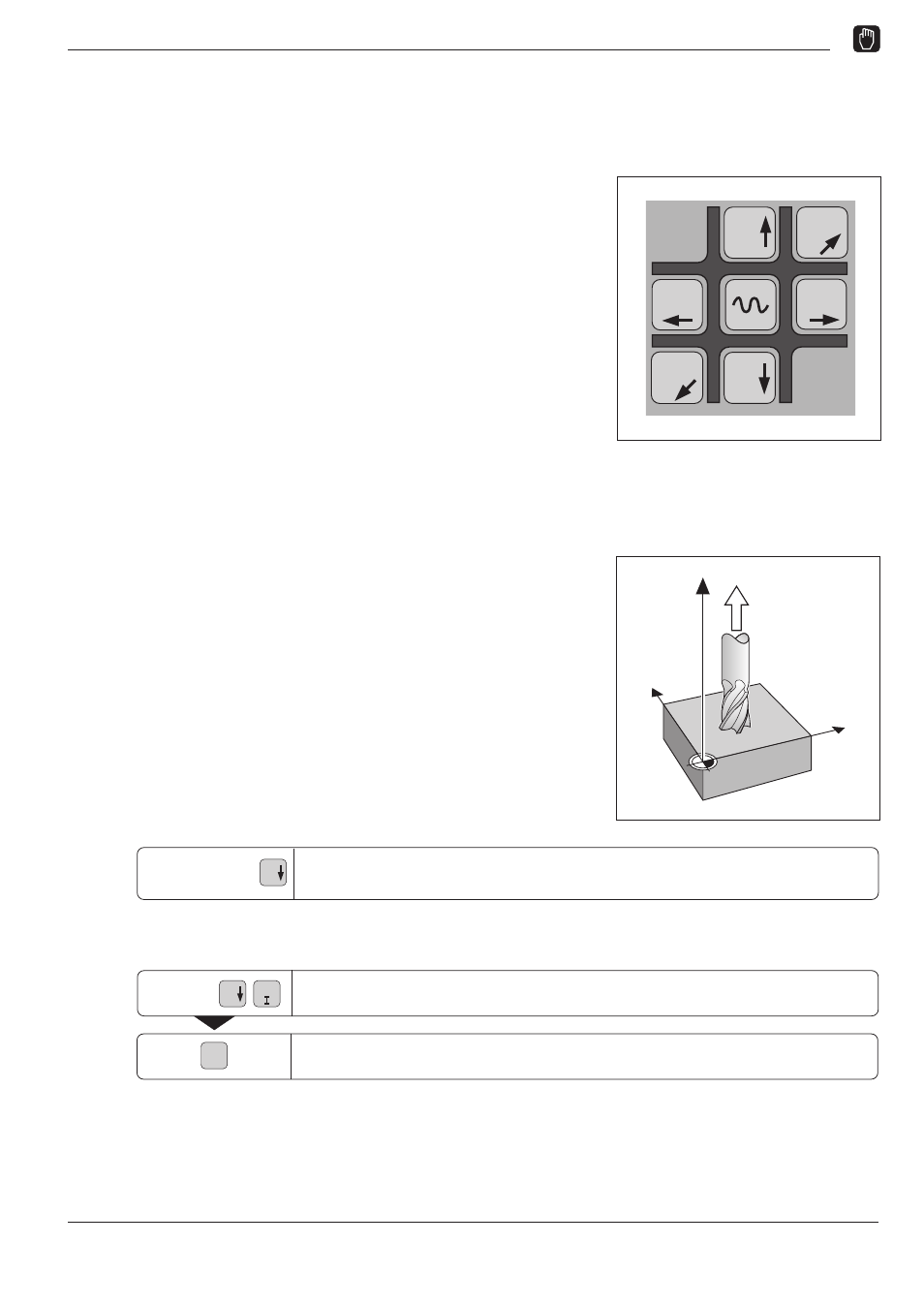

Fig. 3.2: Las teclas de dirección en el panel de
control del TNC, en el centro la tecla
de avance rápido
Z+
´
Pulsar y mantener pulsada una tecla de dirección, por ejemplo, para la
dirección Z positiva ( Z+ ) mientras se desee que el TNC desplace el eje
de la máquina.
Ejemplo 2: Desplazar los ejes de la máquina continuamente
Modo de funcionamiento: MODO MANUAL
Simultáneam:
Pulsar y mantener:
