7 Ciclos de taladrado y patrones de taladrado en el programa
TNC 124 79

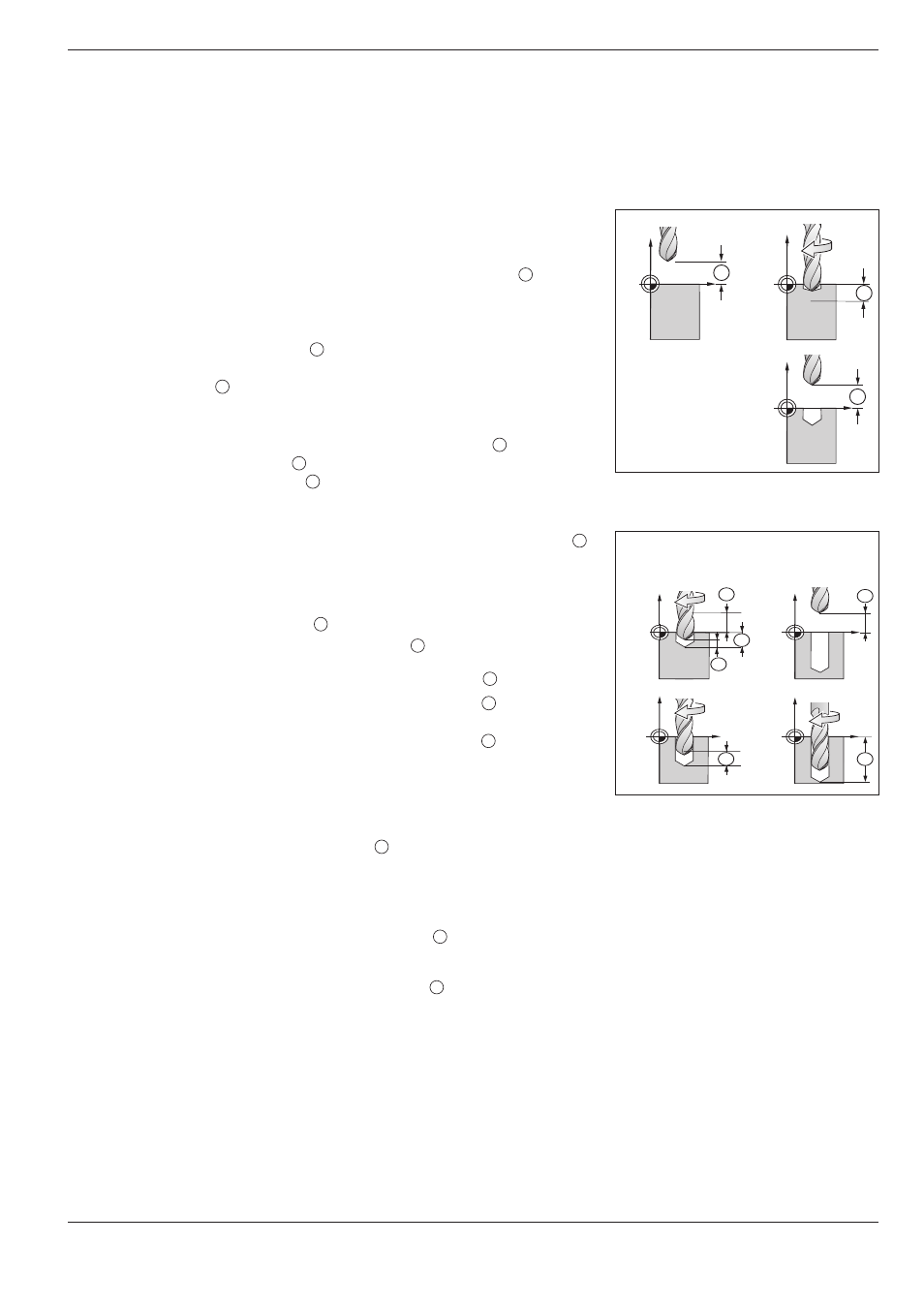

Fig. 7.3: Pasos III y IV del ciclo
1.0 TALADRADO PROFUNDO
Ciclos de taladrado en el programa
I
A
A
C
II
III IV
A
t
B
A
C
C
Fig. 7.2: Los incrementos I y II en el ciclo
1.0 TALADRADO PROFUNDO
t
t
t
t
A
B
C
TALADRADO PROFUNDO
Con el ciclo 1.0 TALADRADO PROFUNDO, el TNC mecaniza
hasta la profundidad de taladrado programada en varias pasadas .
Ejecución secuencial del ciclo
La ejecución secuencial del ciclo se muestra en las figuras 7.2 y
7.3.
I :
El TNC posiciona la broca a la distancia de seguridad por
encima de la superficie de la pieza.
II :
El TNC taladra con avance de mecanizado F hasta la primera
profundidad de pasada . A continuación, retira la broca con
avance rápido (F MAX) del taladro hasta la distancia de
seguridad .
III :
El TNC desplaza la broca de nuevo al taladro y la posiciona con
avance rápido en la última profundidad de pasada menos la
distancia de reserva . A continuación taladra una nueva
profundidad de pasada .
IV :
El TNC extrae de nuevo la broca y repite la operación de taladrado
(Avance/Retirada) hasta alcanzar la profundidad de taladrado .
En el fondo del taladro, el TNC espera hasta la rotura de la viruta y
extrae de nuevo la broca con avance rápido (F MAX) a la altura de
seguridad.
Distancia de reserva
El TNC calcula la distancia de reserva para mecanizado de
manera automática:
Profundidad de taladrado inferior a 30 mm:
= 0,6 mm
Profundidad de taladrado 30 mm hasta 350 mm: = 0,02 •
Profundidad de taladrado
Profundidad de taladrado superior a 350 mm: = 7 mm
Datos introducidos en ciclo 1.0 TALADRADO PROFUNDO
• Altura de seguridad - ALTURA
Altura de seguridad en la cual el TNC puede desplazar la broca
en el plano de mecanizado sin peligro de colisión
• Distancia de seguridad - DIST
El TNC desplaza la herramienta con avance rápido desde la
altura de seguridad a la distancia de seguridad
• Superficie de la pieza - SUPERF
Coordenada absoluta de la superficie de la pieza
• Profundidad de taladrado - PROFUND.
Separación entre la superficie de la pieza y el fondo del taladro
(punta del cono de taladrado)
• Profundidad de pasada - PROF.PAS.
Distancia que el TNC hace avanzar la broca
• Tiempo de espera - TPO.ESP en [s]
Durante el tiempo de espera en el fondo del taladro el TNC
extrae la viruta del cono de taladrado.
• Avance F en [mm/min]
Velocidad de desplazamiento de la broca en taladrado profundo
Profundidad de taladrado y profundidad de pasada
La profundidad de pasada no tiene por qué ser un múltiplo de la
profundidad de taladrado.
Si la profundidad de pasada es mayor o igual que la profundidad
de taladrado, el TNC desplaza la broca en una sola pasada al
fondo del taladro.
A
C
C
t
C
B
t
A
